一种稳定的自动攻牙机的制作方法

本实用新型涉及攻牙技术领域，尤其涉及一种稳定的自动攻牙机。

背景技术：

随着社会的发展，尤其是工业和建筑业的快速发展，需要在原料表面进行打孔攻牙作业，目前的攻牙操作一般都是人工手动操作，或者采用人机结合的半自动化方式进行攻牙，这类操作由于受到人为因素影响大，人工长时间的操作产生疲劳，出现漏攻牙和牙浅灯不良，产品的质量也不易控制，同时生产线人力成本较高而且生产效率低下，市场上为数不多的攻牙机也存在着智能化程度低，攻牙效率低下，设备的稳定性不足等缺点，使得企业的生产效率提高不了。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种稳定的自动攻牙机。

为了实现上述目的，本实用新型采用了如下技术方案：

一种稳定的自动攻牙机，包括控制装置、上壳体和伸缩杆，所述控制装置下侧安装有稳轴器，且稳轴器下侧安装有攻牙孔，所述控制装置前表面安装有转速调节旋钮，且转速调节旋钮上侧安装有螺钉，所述控制装置前表面安装有显示屏，且显示屏右侧安装有电源开关，所述控制装置内安装有转轴，且转轴上侧安装有换向器，所述上壳体上侧安装有双重离合器，且双重离合器右侧安装有急停按钮，所述上壳体下侧安装有电动机，且电动机通过固定杆与支撑轴相连，所述伸缩杆下侧安装有底座。

优选的，所述控制装置下侧安装有减速器。

优选的，所述控制装置内安装有液压装置，且液压装置上侧安装有转轴刹板。

优选的，所述电动机下侧安装有散热装置。

优选的，所述底座表面安装有牙槽，且牙槽并列安装有三个。

本实用新型中，通过控制装置下侧安装有的减速器，能够将在转速调节旋钮调节时将转轴的转速进行减速调节，避免转速过快导致设备攻牙效率降低，提高了设备的稳定性，通过控制装置内安装的液压装置和转轴刹板，能够在设备发生故障的第一时间将转轴停住，避免造成更大范围的设备影响，增加了设备的安全性，通过电动机下侧安装的散热装置，能够将电动机产生的热量及时散发出去，降低电动机自身的高温影响，通过底座表面安装的三个牙槽，能够在设备攻牙时留有缓冲空间，避免攻牙过程对底座产生不可逆的损害，提高了设备的运行寿命。

附图说明

图1为本实用新型提出的一种稳定的自动攻牙机的结构示意图；

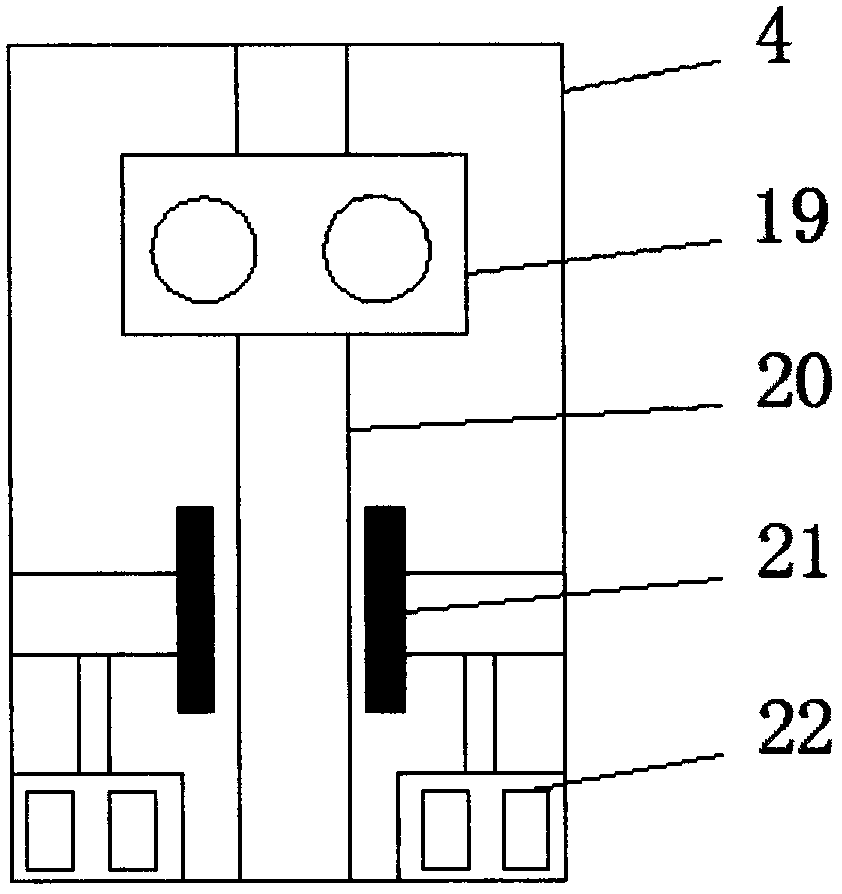

图2为本实用新型提出的一种稳定的自动攻牙机的控制装置结构示意图。

图中：1 攻牙孔、2 稳轴器、3 减速器、4 控制装置、5 转速调节旋钮、6 螺钉、7 上壳体、8 显示屏、9 双重离合器、10 电源开关、11 急停按钮、12 固定杆、13 电动机、14 散热装置、15 支撑轴、16 伸缩杆、17 牙槽、18 底座、19 换向器、20 转轴、21 转轴刹板、22 液压装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种稳定的自动攻牙机，包括控制装置4、上壳体7和伸缩杆16，控制装置4下侧安装有稳轴器2，且稳轴器2下侧安装有攻牙孔1，控制装置4前表面安装有转速调节旋钮5，且转速调节旋钮5上侧安装有螺钉6，控制装置4前表面安装有显示屏8，且显示屏8右侧安装有电源开关10，控制装置4内安装有转轴20，且转轴20上侧安装有换向器19，上壳体7上侧安装有双重离合器9，且双重离合器9右侧安装有急停按钮11，上壳体7下侧安装有电动机13，且电动机13通过固定杆12与支撑轴15相连，伸缩杆16下侧安装有底座18，控制装置4下侧安装有减速器3，控制装置4内安装有液压装置22，且液压装置22上侧安装有转轴刹板21，电动机13下侧安装有散热装置14，底座18表面安装有牙槽17，且牙槽17并列安装有三个。

工作原理：当使用该稳定的自动攻牙机时，打开电源开关10，调节转速调节旋钮5设置电动机13运行的参数，电动13机产生的热量从散热装置14散发出去，通过控制装置4内的换向器19工作将转轴20向下转动，通过减速器3的减速到最佳状态，稳轴器2则能够将攻牙孔1笔直稳定的向下攻牙，通过底座18表面的牙槽17能够增大攻牙工作空间，当攻牙完成后，双重离合器9工作将转轴20控制先上转动，之后开始下一攻牙过程，按下急停按钮11时，液压装置22控制转轴刹板21将转轴20停下，整套设备完整运行。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
