一种小型膜切割装置的制作方法

本实用新型涉及一种小型膜切割装置，属于膜切割领域。

背景技术：

激光切割机具有切割速度快，精度和切割质量好等特点，激光切割技术一直是国家重点支持和推动应用的一项高新技术，特别是政府强调要振兴制造业，这就给激光切割技术应用带来发展机遇，在国家制定中长远期发展规划时，又将激光切割列为关键支撑技术，因为它涉及国家安全、国防建设、高新技术的产业化和科技前沿的发展，这就把激光切割提升到很高的重视程度，也必将给激光切割机的制造和升级带来很大的商机，目前，在工业制品和生活用品中，需要用到各种型号、各种尺寸的膜。现有技术的割膜设备，只能够对固定尺寸的膜进行切割，可调整的尺寸范围有限，已无法满足日益增长的对各种特殊尺寸的膜的应用需求，因此需要进一步改进。

技术实现要素：

本实用新型要解决的技术问题克服现有的缺陷，提供一种小型膜切割装置，通过将需要切割的卷膜套筒套在第一活动转轴上，抽出膜缝，电动圆盘使弹簧拉紧，夹爪闭合并夹持住膜的一边，并通过电动滑块将其移动到需要切割的尺寸位置，通过激光切刀进行切割，松开夹爪，切割后的膜落在传动机构上并传送到落膜斜板，自动化高，可以有效解决背景技术中的问题。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种小型膜切割装置，包括底座，所述底座顶部对称设有两支架，所述支架顶部设有圆形开口，所述圆形开口之间设有第一活动转轴，所述支架一侧设有切割平台，所述切割平台两侧均设有滑道，所述滑道上设有电动滑块，所述电动滑块顶部设有固定杆，所述固定杆一侧设有夹杆，所述夹杆一端顶部与底部均通过第二活动转轴连接夹爪，所述第二活动转轴上还连接有延长杆，所述延长杆一侧通过第三活动转轴活动连接，所述延长杆交界处一侧通过绳索连接弹性装置，且延长杆与弹性装置，均设于所述夹杆内腔，所述切割平台一侧设有电动圆盘，所述电动圆盘上设有绕线凹槽。

进一步而言，所述切割平台顶部设有传动机构，所述传动机构上方还设有激 光切刀。

进一步而言，所述电动圆盘一侧设有控制台，所述控制台内腔设有控制器，所述控制器分别电性连接电动滑块、激光切刀、传动机构与电动圆盘。

进一步而言，所述切割平台一侧还设有落膜斜板，所述落膜斜板与水平面的夹角大于30度。

进一步而言，所述弹性装置为轻质高弹性弹簧。

本实用新型有益效果：通过将需要切割的卷膜套筒套在第一活动转轴上，抽出膜缝，电动圆盘使弹簧拉紧，夹爪闭合并夹持住膜的一边，并通过电动滑块将其移动到需要切割的尺寸位置，通过激光切刀进行切割，松开夹爪，切割后的膜落在传动机构上并传送到落膜斜板，自动化高，而且减少设备的繁琐与部件，可以切割不同尺寸的膜，实用性强。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

图1是本实用新型一种小型膜切割装置结构图。

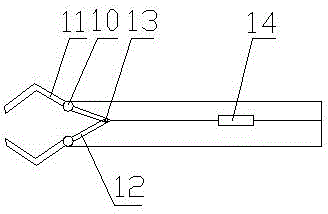

图2是本实用新型一种小型膜切割装置夹杆内腔结构图。

图中标号：1、底座；2、支架；3、圆形开口；4、第一活动转轴；5、切割平台；6、滑道；7、电动滑块；8、固定杆；9、夹杆；10、第二活动转轴；11、夹爪；12、延长杆；13、第三活动转轴；14、弹性装置；15、电动圆盘；16、传动机构；17、激光切刀；18、控制台；19、控制器；20、落膜斜板。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-图2所示，一种小型膜切割装置，包括底座1，所述底座1顶部对称设有两支架2，所述支架2顶部设有圆形开口3，所述圆形开口3之间设有第一活动转轴4，所述支架2一侧设有切割平台5，所述切割平台5两侧均设有滑道6，所述滑道6上设有电动滑块7，所述电动滑块7顶部设有固定杆8，所述固定杆8一侧设有夹杆9，所述夹杆9一端顶部与底部均通过第二活动转轴10连接夹爪11，所述第二活动转轴10上还连接有延长杆12，所述延长杆12一侧通过 第三活动转轴13活动连接，所述所述延长杆12交界处一侧通过绳索连接弹性装置14，且延长杆12与弹性装置14，均设于所述夹杆9内腔，所述切割平台5一侧设有电动圆盘15，所述电动圆盘15上设有绕线凹槽。

更具体而言，所述切割平台5顶部设有传动机构16，所述传动机构16上方还设有激光切刀17，通过传动机构16将切断的膜进行传送，通过激光切刀17可以进行切割。

更具体而言，所述电动圆盘15一侧设有控制台18，所述控制台18内腔设有控制器19，所述控制器19分别电性连接电动滑块7、激光切刀17、传动机构16与电动圆盘15，通过控制台18可以对整个流程进行操作。

更具体而言，所述切割平台5一侧还设有落膜斜板20，所述落膜斜板10与水平面的夹角大于30度，使下落的过程缓慢进行。

更具体而言，所述弹性装置14为轻质高弹性弹簧，减轻重量，弹性好。

本实用新型工作原理：通过将需要切割的卷膜套筒套在第一活动转轴4上，抽出膜缝，电动圆盘15使弹簧拉紧，夹爪11闭合并夹持住膜的一边，并通过电动滑块7将其移动到需要切割的尺寸位置，通过激光切刀17进行切割，松开夹爪11，切割后的膜落在传动机构16上并传送到落膜斜板20，自动化高，而且减少设备的繁琐与部件，可以切割不同尺寸的膜，实用性强。
