一种坩埚移动小车的制作方法

本实用新型是一种坩埚移动小车，属于坩埚移动小车领域。

背景技术：

坩埚是化学仪器的重要组成部分，它是熔化和精炼金属液体以及固液加热、反应的容器，是保证化学反应顺利进行的基础。

现有公开技术申请号为：201220681412.2的在机架上；升降组件，升降组件设在机架上且与搅拌组件相连以驱动搅拌组件沿上下方向在机架上移动；铝灰桶，铝灰筒用于存放铝灰且铝灰桶的底部设有排液孔，搅拌组件通过升降组件伸入铝灰桶内搅拌铝灰以从铝灰中分离出铝液；和铝液收集器，铝液收集器设在机架上且位于排液孔下方以收集铝液。由此，通过本实用新型实施例的铝液回收装置，能够实现机械化回收，不仅减少了人工劳动而且提高了铝液的回收率，提高了经济效益以及保护了生态环境。另外，本实用新型实施例的铝液回收装置结构简单，便于维修和制造。现有的铝液回收装置搅拌效率低，无法快速的将废渣和铝液进行分离。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种坩埚移动小车，以解决现有的铝液回收装置搅拌效率低，无法快速的将废渣和铝液进行分离。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种坩埚移动小车，其结构包括坩埚、搅拌器、推动小车、导流通道、搅拌回收槽，所述坩埚内侧设有搅拌器，所述搅拌器由搅拌电机、压力传感器、搅拌轴、轴孔和搅拌叶片组成，所述压力传感器固定装设在搅拌轴的上方，所述搅拌电机通过搅拌轴与轴孔固相连接，所述轴孔外层与搅拌叶片相连接，所述坩埚底部设有推动小车，所述推动小车上设有挡板、脚轮和引流孔，所述推动小车侧边缘与挡板相连接，所述引流孔通过推动小车与坩埚底部相连接，所述推动小车下方设有搅拌回收槽，所述推动小车底部通过导流通道与搅拌回收槽相连接。

进一步地，所述搅拌叶片为3个。

进一步地，所述推动小车底部与脚轮活动连接。

进一步地，所述搅拌回收槽顶端设有端盖。

进一步地，所述坩埚通过引流孔与导流通道相连接。

进一步地，所述坩埚为椭圆形结构。

进一步地，所述导流通道为铝液从坩埚底部孔流出回收。

本实用新型的有益效果：通过采用高速搅拌器，有效的提高了搅拌效果，使废渣和铝液进行快速的分离。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种坩埚移动小车的结构示意图。

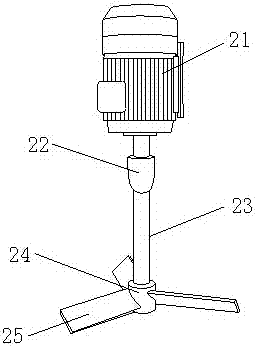

图2为本实用新型搅拌器的结构示意图。

图中：坩埚-1、搅拌器-2、搅拌电机-21、压力传感器-22、搅拌轴-23、轴孔-24、搅拌叶片-25、推动小车-3、挡板-31、脚轮-32、引流孔-33、导流通道-4、搅拌回收槽-5、端盖-51。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2，本实用新型提供一种坩埚移动小车技术方案：一种坩埚移动小车，其结构包括坩埚1、搅拌器2、推动小车3、导流通道4、搅拌回收槽5，所述坩埚1内侧设有搅拌器2，所述搅拌器2由搅拌电机21、压力传感器22、搅拌轴23、轴孔24和搅拌叶片25组成，所述压力传感器22固定装设在搅拌轴23的上方，所述搅拌电机21通过搅拌轴23与轴孔24固相连接，所述轴孔24外层与搅拌叶片25相连接，所述坩埚1底部设有推动小车3，所述推动小车3上设有挡板31、脚轮32和引流孔33，所述推动小车3侧边缘与挡板31相连接，所述引流孔33通过推动小车3与坩埚1底部相连接，所述推动小车3下方设有搅拌回收槽5，所述推动小车3底部通过导流通道4与搅拌回收槽5相连接，所述搅拌叶片25为3个，所述推动小车3底部与脚轮32活动连接，所述搅拌回收槽5顶端设有端盖51，所述坩埚1通过引流孔33与导流通道4相连接，所述坩埚1为椭圆形结构，所述导流通道4为铝液从坩埚底部孔流出回收。

在进行使用时，推动小车3上方的坩埚1装热渣，通过搅拌器2搅拌后，渣上浮，铝液下沉，搅拌器2结束后，坩埚底部设有开孔，打开开孔，铝液从坩埚底部孔流出至导流通道4并由搅拌回收槽5将铝液回收，推动小车，进入翻转机构。

例如，可用于铝液回收，工作效率更高。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
