一种结晶氯化铝用防堵加料装置的制作方法

本发明涉及结晶氯化铝生产设备，尤其涉及结晶氯化铝用加料装置。

背景技术：

现有的方法是用气态悬浮焙烧炉煅烧结晶氯化铝，但因结晶氯化铝仓的排料口与

干燥器的物料入口高度差很小，用加料管加料时，加料管的倾斜度很小，一般小于 45°，使得物料靠自然下料无法进入干燥器内，且结晶氯化铝具有很强的腐蚀性，易吸湿，粘性很强，结晶氯化铝容易结团而堵塞加料管，从而更易腐蚀加料管。

技术实现要素：

本发明针对现有技术的不足，提供了一种结构简单，有效防止堵塞，延长设备使用寿命的结晶氯化铝用防堵加料装置。

为实现本发明目的，提供了以下技术方案：一种结晶氯化铝用防堵加料装置，安装于储料罐的出料口与干燥器物料入口之间，使两者相互连通，其特征在于包括竖直管体、连接弯管以及倾斜管体，竖直管体与倾斜管体构成150度的夹角，连接弯管内设置有倾斜导向板，倾斜导向板将连接弯管拐角密封成布气腔，连接弯管拐角处设置有进气管，进气管连接风机，倾斜导向板上均布有布气孔，布气孔内嵌有刚玉膜。

作为优选，倾斜管体的管壁上设置有振动器。

作为优选，倾斜管体包括不锈钢外管以及聚乙烯材质的防腐内管，防腐内管的管壁厚为3~5mm。

本发明有益效果：本发明通过设置加料装置，有效防止物料在进入干燥器时堵塞，大大提高输送效率并有效延长设备的使用寿命。

附图说明

图1为本发明的结构示意图。

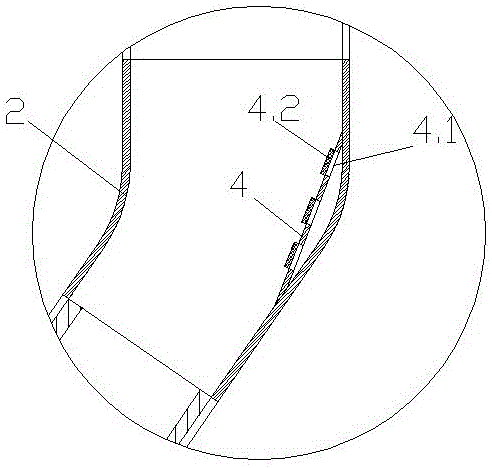

图2为图1的局部示意图。

具体实施方式

实施例1：一种结晶氯化铝用防堵加料装置，安装于储料罐8的出料口与干燥器9物料入口之间，使两者相互连通，包括竖直管体1、连接弯管2以及倾斜管体3，竖直管体1与倾斜管体3构成150度的夹角，连接弯管2内设置有倾斜导向板4，倾斜导向板4将连接弯管2拐角密封成布气腔，连接弯管拐角2处设置有进气管5，进气管5连接风机6，倾斜导向板4上均布有布气孔4.1，布气孔4.1内嵌有刚玉膜4.2。倾斜管体3的管壁上设置有振动器7。倾斜管体3包括不锈钢外管3.1以及聚乙烯材质的防腐内管3.2，防腐内管3.2的管壁厚为3~5mm。
