一种陶瓷浆料振动筛选装置的制作方法

本实用新型涉及振动筛，尤其涉及一种陶瓷浆料振动筛选装置。

背景技术：

振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力，可以改变振幅。而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。

现有申请技术号201220071053.9 一种浆料振动筛，本实用新型涉及一种浆料振动筛渣装置，包括机架，其特征在于：所述机架上沿高度方向上设有若干层振动筛网，所述机架的下部设有位于振动筛网下方的浆料收集槽，所述机架旁侧部上设有用以驱动振动筛网运动的振动电机。本实用新型结构简单，操作便捷，且除渣效果好，能有效降低除渣过程的费用问题，间接提高产品的竞争力。该装置机身不是不锈钢材料制成，没有快速松紧包箍，便于对拆卸与控制，无胶质减振环，不能有效的减少振动带来的噪音污染，无体式预张紧箍网，不能有效的控制浆料的筛选，没有不锈钢滤网，易生锈腐蚀，功能单一，操作简单。

技术实现要素：

针对上述问题，本实用新型提供了一种陶瓷浆料振动筛选装置，解决了不是不锈钢材料制成，没有快速松紧包箍，便于对拆卸与控制，无胶质减振环，不能有效的减少振动带来的噪音污染，无体式预张紧箍网，不能有效的控制浆料的筛选，没有不锈钢滤网，易生锈腐蚀，功能单一，操作简单。

为解决上述技术问题，本实用新型所采用的技术方案是：一种陶瓷浆料振动筛选装置，包括不锈钢机身、振动筛装置，所述的不锈钢机身包括上盖、出料咀、底筛框、底座、上筛框、中筛框，所述的上盖与不锈钢机身连接，所述的出料咀经由上盖与不锈钢机身连接，所述的底筛框与出料咀连接，所述的底座与不锈钢机身连接，所述的上筛框通过上盖与不锈钢机身连接，所述的中筛框与上筛框连接，所述的振动筛装置包括上重锤、振动电机或激振器、下重锤，所述的上重锤与振动筛装置连接，所述的振动电机或激振器通过上重锤与振动筛装置连接，所述的下重锤与振动电机或激振器连接。

进一步的，所述的不锈钢机身为不锈钢材料制成，防止生锈，延长使用时间。

进一步的，所述的不锈钢机身设有快速松紧包箍，便于对拆卸与控制。

进一步的，所述的不锈钢机身设有胶质减振环，可使振动筛，达到最大的振动频率和幅度而不将振动传递给它处防止共振、减少噪音，改善了操作环境。

进一步的，所述的振动筛装置设有体式预张紧箍网，有效的控制浆料的筛选。

进一步的，所述的振动筛装置设有不锈钢滤网，有效的提高网架的寿命，不易生锈腐蚀。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本实用一种陶瓷浆料振动筛选装置机身为不锈钢材料制成，防止生锈，延长使用时间，设有快速松紧包箍，便于对拆卸与控制，设有胶质减振环，可使振动筛达到最大的振动频率和幅度而不将振动传递给它处防止共振、减少噪音，改善了操作环境，设有体式预张紧箍网，有效的控制浆料的筛选，设有不锈钢滤网，有效的提高网架的寿命，不易生锈腐蚀。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种陶瓷浆料振动筛选装置结构示意图；

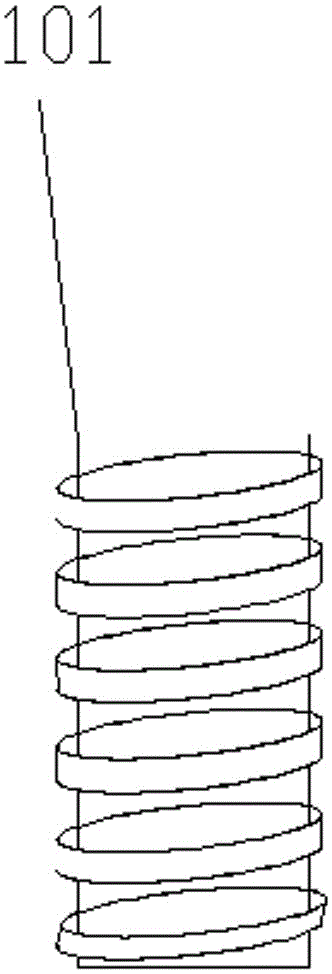

图2为本实用新型胶质减振环结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

实施例1

振动筛是利用振子激振所产生的往复旋型振动而工作的。振子的上旋转重锤使筛面产生平面回旋振动，而下旋转重锤则使筛面产生锥面回转振动，其联合作用的效果则使筛面产生复旋型振动。其振动轨迹是一复杂的空间曲线。该曲线在水平面投影为一圆形，而在垂直面上的投影为一椭圆形。调节上、下旋转重锤的激振力，可以改变振幅。而调节上、下重锤的空间相位角，则可以改变筛面运动轨迹的曲线形状并改变筛面上物料的运动轨迹。

参考图1-图2一种陶瓷浆料振动筛选装置，包括不锈钢机身1、振动筛装置2，所述的不锈钢机身1包括上盖11、出料咀12、底筛框13、底座14、上筛框15、中筛框16，所述的上盖11与不锈钢机身1连接，所述的出料咀12经由上盖11与不锈钢机身1连接，所述的底筛框13与出料咀12连接，所述的底座14与不锈钢机身1连接，所述的上筛框15通过上盖11与不锈钢机身1连接，所述的中筛框16与上筛框15连接，所述的振动筛装置2包括上重锤21、振动电机或激振器22、下重锤23，所述的上重锤21与振动筛装置2连接，所述的振动电机或激振器22通过上重锤21与振动筛装置2连接，所述的下重锤23与振动电机或激振器22连接。

本实用一种陶瓷浆料振动筛选装置机身为不锈钢材料制成，防止生锈，延长使用时间，设有快速松紧包箍100，便于对拆卸与控制，设有胶质减振环101，可使振动筛，达到最大的振动频率和幅度而不将振动传递给它处防止共振、减少噪音，改善了操作环境，设有体式预张紧箍网102，有效的控制浆料的筛选，设有不锈钢滤网103，有效的提高网架的寿命，不易生锈腐蚀。

使用该种陶瓷浆料振动筛，首先将浆料由上盖11导入，经过体式预张紧箍网102和不锈钢滤网103最后由出料咀12出料完成一系列的加工制作。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
