一种便于放置的空气压缩机的制作方法

本发明涉及压缩机技术领域，具体为一种便于放置的空气压缩机。

背景技术：

压缩机(compressor)，将低压气体提升为高压气体的一种从动的流体机械，是制冷系统的心脏。它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，从而实现压缩、冷凝(放热)、膨胀、蒸发(吸热)的制冷循环。直线压缩机，是采用磁悬浮原理和螺旋环流体力学结构，对气体进行压缩，为制冷提供动力。压缩机分活塞压缩机，螺杆压缩机，离心压缩机，直线压缩机等。活塞压缩机一般由壳体、电动机、缸体、活塞、控制设备(启动器和热保护器)及冷却系统组成。冷却方式有油冷和风冷，自然冷却三种。直线压缩机没有轴，没有缸体、密封和散热结构。一般家用冰箱和空调器的压缩机是以单相交流电作为电源，它们的结构原理基本相同，但两者使用的制冷剂有所不同。

在涉及对压缩机进行使用时，就涉及到对空气压缩机进行使用，但是目前市场上的空气压缩机，在使用的过程不便于底空气压缩机进行放置，从而影响了空气压缩机的放置稳定性，以此降低了空气压缩机的使用安全性，同时也降低了空气压缩机的工作效率。

技术实现要素：

（一）解决的技术问题

针对现有技术的不足，本发明提供了一种便于放置的空气压缩机，解决了空气压缩机不便于放置的问题。

（二）技术方案

为实现以上目的，本发明通过以下技术方案予以实现：一种便于放置的空气压缩机，包括底座，所述底座的顶部固定安装有竖杆，所述竖杆的左侧卡接有壳体，所述壳体的右侧固定安装有压缩机本体，所述压缩机本体的底部固定安装有支撑腿，所述支撑腿的底部通过转轴活动连接有滚轮，所述滚轮与底座的顶部接触，所述壳体的顶部开设有卡槽，所述竖杆的右侧且位于壳体的上方通过转轴活动连接有连杆，所述连杆的底部固定安装有卡杆，所述连杆的底部且位于卡杆的左侧固定安装有弹簧，所述弹簧的底部固定安装有固定块，所述固定块的左侧与竖杆的右侧固定连接，所述底座的右端通过转轴活动连接有支板。

所述壳体的左侧开设有凹槽，所述凹槽内腔的右侧固定安装有卡块，所述卡块的左侧固定安装有胶皮块，所述壳体内腔的两侧均固定安装有弹性杆，所述壳体内腔的顶部和底部且位于弹性杆的右侧均固定安装有复位弹簧，且同侧的复位弹簧和弹性杆远离壳体内壁的一端通过板体固定连接，所述板体远离壳体内壁的一侧固定安装有凸起块。

优选的，所述支撑腿的数量为四个，且四个支撑腿分布于压缩机本体底部的四角。

优选的，所述卡杆的底部与卡槽卡接，且卡槽与卡杆配合设置。

优选的，所述底座的底部固定安装有防滑块，所述防滑块的表面开设有防滑纹。

优选的，所述防滑块的数量为四个，且四个防滑块分布于底座底部的四角。

优选的，所述凸起块的数量为八个，且八个凸起块分布于两个板体相对的一侧。

（三）有益效果

本发明提供了一种便于放置的空气压缩机。具备以下有益效果：

1、该便于放置的空气压缩机，通过对卡槽、连杆、弹簧、固定块、支板、凹槽、卡块、胶皮块、弹性杆、复位弹簧、板体和凸起块的设置，达到了方便对空气压缩机进行放置的效果，从而方便了空气压缩机的放置，以此也提高了空气压缩机的安装性，同时也提高了空气压缩机的工作效率。

2、该便于放置的空气压缩机，通过对防滑块的设置，达到了方便对空气压缩机进行放置的效果，从而也提高了空气压缩机的稳定性，同时也提高了空气压缩机的工作效率，同时也提高了空气压缩机的使用效率。

附图说明

图1为本发明结构示意图；

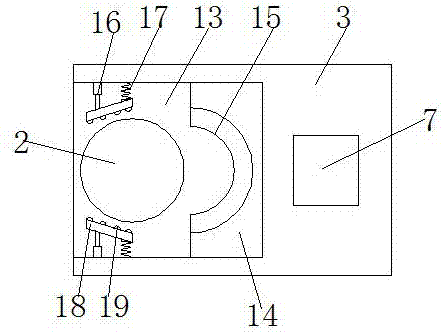

图2为本发明壳体的内部结构示意图。

图中：1底座、2竖杆、3壳体、4压缩机本体、5支撑腿、6滚轮、7卡槽、8连杆、9卡杆、10弹簧、11固定块、12支板、13凹槽、14卡块、15胶皮块、16弹性杆、17复位弹簧、18板体、19凸起块、20防滑块。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

本发明实施例提供一种便于放置的空气压缩机，如图1-2所示，包括底座1，底座1的底部固定安装有防滑块20，防滑块20的表面开设有防滑纹，防滑块20的数量为四个，且四个防滑块20分布于底座1底部的四角，防滑块20的设置，达到了防止底座1滑动的效果，底座1的顶部固定安装有竖杆2，竖杆2的左侧卡接有壳体3，壳体3的右侧固定安装有压缩机本体4，压缩机本体4的底部固定安装有支撑腿5，支撑腿5的数量为四个，且四个支撑腿5分布于压缩机本体4底部的四角，支撑腿5的底部通过转轴活动连接有滚轮6，滚轮6与底座1的顶部接触，支撑腿5和滚轮6的设置，达到了方便对压缩机本体4进行移动的效果，壳体3的顶部开设有卡槽7，竖杆2的右侧且位于壳体3的上方通过转轴活动连接有连杆8，连杆8的底部固定安装有卡杆9，卡杆9的底部与卡槽7卡接，且卡槽7与卡杆9配合设置，卡杆9与卡槽7的设置，达到了对壳体3进行限位的效果，连杆9的底部且位于卡杆9的左侧固定安装有弹簧10，弹簧10的底部固定安装有固定块11，固定块11的左侧与竖杆2的右侧固定连接，底座1的右端通过转轴活动连接有支板12。

壳体3的左侧开设有凹槽13，凹槽13内腔的右侧固定安装有卡块14，卡块14的左侧固定安装有胶皮块15，胶皮块15的设置，达到了防止竖杆2滑动的效果，壳体3内腔的两侧均固定安装有弹性杆16，壳体3内腔的顶部和底部且位于弹性杆16的右侧均固定安装有复位弹簧17，且同侧的复位弹簧17和弹性杆16远离壳体3内壁的一端通过板体18固定连接，板体18远离壳体3内壁的一侧固定安装有凸起块19，凸起块19的数量为八个，且八个凸起块19分布于两个板体18相对的一侧。

工作原理：使用时，通过壳体3内部的结构将壳体3与竖杆2进行卡紧，从而使得卡杆9与卡槽7卡接，以此方便对压缩机的放置。

综上所述，该便于放置的空气压缩机，通过对卡槽7、连杆8、弹簧10、固定块11、支板12、凹槽13、卡块14、胶皮块15、弹性杆16、复位弹簧17、板体18和凸起块19的设置，达到了方便对空气压缩机进行放置的效果，从而方便了空气压缩机的放置，以此也提高了空气压缩机的安装性，同时也提高了空气压缩机的工作效率。

并且，通过对防滑块20的设置，达到了方便对空气压缩机进行放置的效果，从而也提高了空气压缩机的稳定性，同时也提高了空气压缩机的工作效率，同时也提高了空气压缩机的使用效率。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
