柔性可调传动磨削装夹装置的制作方法

文档序号:12537681阅读:220来源:国知局
柔性可调传动磨削装夹装置的制作方法

本实用新型涉及一种外圆磨削装夹装置,具体的说是一种柔性可调传动磨削装夹装置,属于外圆磨削夹具技术领域。



背景技术:

现有技术中,对于外圆粗糙度要求较高、同时侧面开有孔或槽的零件在进行外圆磨削时,如图1所示,一般采用内、外顶尖将零件两端顶住,然后利用紧固螺钉和夹圈夹紧零件外圆,然后将外圆磨削机床的传动机构连接紧固螺钉使零件旋转,进行磨削。在使用过程中,夹圈需要夹在零件外圆上,那么机床就不能一次性的磨削零件全部外圆,而是需要进行正反向的磨削,这样容易造成接刀痕的存在,使得零件外圆表面形成台阶,不能达到要求的粗糙度。同时,夹圈式的磨削装夹装置在传动时为刚性传动,在加工时候零件上容易出现震纹。



技术实现要素:

本实用新型的目的在于克服上述不足之处,从而提供一种柔性可调传动磨削装夹装置,能够一次性地对零件进行外圆磨削,提高了零件表面精度,减少了加工工序步骤,提高了零件加工效率。

按照本实用新型提供的技术方案,柔性可调传动磨削装夹装置包括机床传动臂、传动座、滑块、前顶尖和后顶尖,前顶尖和后顶尖分别位于传动座的前端和后端,其特征是:机床传动臂前端贴着设有传动座,机床传动臂能够推动传动座转动;传动座中心设有滑槽,滑槽内上下滑动连接两个滑块,两个滑块能够上下调整位置;每个滑块上设有多个传动销连接孔,多个传动销连接孔中的任意一个连接弹性传动销,弹性传动销的前端能够伸入所加工的零件的侧面销孔中。

进一步的,滑槽为长条形。

进一步的,两个滑块上下对称分布。

进一步的,每个滑块前端连接锁紧螺栓,锁紧螺栓连接传动座,通过锁紧螺栓能够将传动座内的滑块位置锁紧固定。

本实用新型与已有技术相比具有以下优点:

本实用新型结构简单、紧凑、合理,能够一次性地对零件进行外圆磨削,解决了换向磨削造成的接刀痕问题,提高了零件表面精度;减少了加工工序步骤,提高了零件加工效率;通用型工装,能够调节适应同类型不同规格的零件;传动是柔性,防止可能出现的震纹。

附图说明

图1为现有技术中的磨削装夹装置主视图。

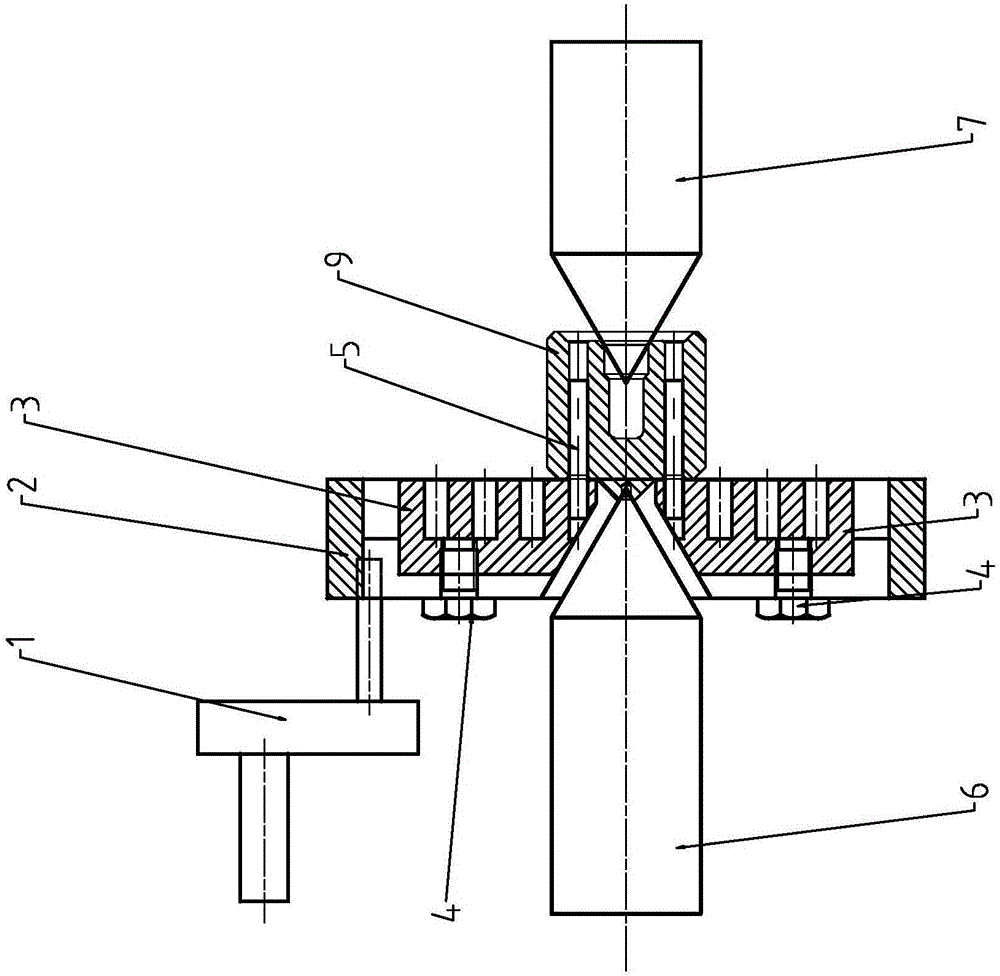

图2为本实用新型主视图。

图3为传动座侧视图。

附图标记说明:1A-传动机构、2A-紧固螺钉、3A-夹圈、4A-内顶尖、5A-外顶尖、6A-工件、1-机床传动臂、2-传动座、3-滑块、301-传动销连接孔、4-锁紧螺栓、5-弹性传动销、6-前顶尖、7-后顶尖、8-滑槽、9-零件。

具体实施方式

下面本实用新型将结合附图中的实施例作进一步描述:

如图2~3所示,本实用新型主要包括机床传动臂1、传动座2和滑块3,机床传动臂1前端贴着设有传动座2,机床传动臂1能够推动传动座2转动。

传动座2中心设有长条形的滑槽8,滑槽8内上下滑动连接两个滑块3,两个滑块3能够上下调整位置。所述两个滑块3上下对称分布。

每个滑块3上设有多个传动销连接孔301,多个传动销连接孔301中的任意一个连接弹性传动销5,弹性传动销5的前端能够伸入所加工的零件9的侧面销孔中。弹性传动销5将滑块3和零件9连接起来,起到传动的作用。

每个滑块3前端连接锁紧螺栓4,锁紧螺栓4连接传动座2,通过锁紧螺栓4能够将传动座2内的滑块3位置锁紧固定。

本实用新型还包括前顶尖6和后顶尖7,前顶尖6和后顶尖7分别位于传动座2的前端和后端,前顶尖6和后顶尖7分别将零件9的前后端顶紧。

本实用新型的工作原理是:在加工时,将前后顶尖顶住领奖,调节滑块使滑块上的传动销连接孔和零件上侧面的孔或槽对应,锁紧螺栓固定滑块位置,利用弹性传动销连接零件和滑块,弹性传动销只起到传动的作用,机床传动臂贴着传动座的一边,推动传动座转动进行扭矩传动,带动滑块和零件旋转,进行磨削,这样就能实现外圆的一次性磨削加工。

本实用新型结构简单、紧凑、合理,能够一次性地对零件进行外圆磨削,解决了换向磨削造成的接刀痕问题,提高了零件表面精度;减少了加工工序步骤,提高了零件加工效率;通用型工装,能够调节适应同类型不同规格的零件;传动是柔性,防止可能出现的震纹。
