磨豆咖啡壶的流水排气装置的制作方法

本实用新型涉及磨豆咖啡壶的流水排气装置。

背景技术：

市面上的普通滴漏式咖啡壶都是采用锥形漏网结构方式，四面透气、三面漏出液体，这种方式导致咖啡液体流出过快、溶解时间过短、咖啡粉向下沉积造成溶解不彻底造成浪费和口味变淡的问题。

中国专利文献号CN201398860Y于2010年2月10日公开了一种多功能咖啡机，包括壳体、粉料盒，壳体上端内部设有粉料盒，其粉料盒的下端成型有出料口，出料口上设有防潮装置，在壳体上位于出料口下方设有搅拌装置，搅拌装置旁设有出水装置，搅拌装置、出水装置通过水管分别与进水口、进水管连接，进水口下端连接有内设于壳体内的水箱，在壳体的内侧面上设有感应探头，搅拌装置上还连接有排风扇，水管上设有热水胆、冷水胆，壳体的侧面还设有电源开关、保险装置，壳体正面设有开关门。据称，其设计简单科学、防潮效果好，彻底解决了咖啡粉结块堵塞出粉嘴的问题。但是，该结构较为复杂，在用于制作咖啡饮料时，打咖啡豆、搅拌咖啡过程通过需分别使用两个动驱动装配，从而增加了制造成本。为了低成本可以通过解决蒸汽乱流实现，蒸汽乱流容易导致潮湿机体内部的电器件失控，咖啡粉遇到水蒸气结块、机体烫不易操作的问题，在保证蒸汽恒温后，可以将多余的蒸汽顺畅排出，因此，有必要作进一步改进和完善。

技术实现要素：

本实用新型的目的旨在提供一种结构简单合理、成本低廉、功能齐全、密封效果好和操作方便安全的磨豆咖啡壶的流水排气装置，以克服现有技术中的不足之处。

按此目的设计的磨豆咖啡壶的流水排气装置，主体包括：大身、水箱、上盖、加热器、磨豆冲泡腔、电机、出水孔、排气孔，其特征在于：所述上盖设置在大身上部，上盖与大身分离式设置或转动设置，磨豆冲泡腔设置在大身与上盖之间，磨豆冲泡腔开口被上盖相对密封锁定在大身上；

所述主体上设置排气孔，排气孔与外部贯通或排气孔与水箱上部空间贯通；

所述排气孔由内向外排放蒸汽设置成横向排放通道或纵向排放通道或倾斜排放通道；

所述排气孔由下至上设置在上盖上，排气孔前端设置在上盖的下部，排气孔末端设置在上盖的上部或侧部，所述排气孔末端与外部贯通；

或者，所述排气孔设置在磨豆冲泡腔上，排气孔前端设置在上盖的下部，排气孔末端设置在磨豆冲泡腔上部或侧部，所述排气孔末端与外部贯通；

或者，所述排气孔设置在大身上，排气孔前端设置在上盖的下部，排气孔末端设置在大身上部或侧部，所述排气孔末端与外部贯通；

或者，所述排气孔设置在上盖与磨豆冲泡腔之间一侧，排气孔前端设置在上盖的下部，排气孔末端设置在上盖与磨豆冲泡腔之间的上部或侧部，所述排气孔末端与外部贯通；

或者，所述排气孔设置在上盖与大身之间一侧，排气孔前端设置在上盖的下部，排气孔末端设置在上盖与大身之间的上部或侧部，所述排气孔末端与外部贯通；

或者，所述排气孔设置在水箱上，排气孔前端设置在上盖的下部，排气孔末端设置在水箱上部或侧部，所述排气孔末端与水箱贯通。

所述排气孔的横截面积的总和大于加热器出水口或出水通道的横截面积，至少排气孔的横截面积的总和与加热器出水口或出水通道的横截面积一致；

确保加热器出水口或出水通道出水时产生的蒸汽量至少与排气孔排放蒸汽量一致。

所述上盖与大身之间或上盖与磨豆冲泡腔之间设置锁扣装置或磁力装置将磨豆冲泡腔锁定在上盖与大身之间；

所述磨豆冲泡腔由上至下与大身、电机连接，关闭上盖出水孔与磨豆冲泡腔贯通连接，或者，所述磨豆冲泡腔由上至下与大身、电机连接，出水孔与磨豆冲泡腔贯通连接。

所述上盖与大身之间设置推杆或推管或推孔，上盖关闭时推杆或推管或推孔驱动大身上的隔水装置开启热水通道出水口与上盖进水口贯通；

所述上盖开启时，推杆或推管或推孔与隔水装置分离，隔水装置将大身热水出水口遮挡或关闭，改变热水的流向，变向的热水至少一部分的热水向下流回水箱；

或者，上盖与大身之间设置热水喷头，热水喷头在上盖与大身之间转动，热水喷头位于磨豆冲泡腔盖的上部，将热水流向磨豆冲泡腔盖上部或热水流向磨豆冲泡腔底部；

所述上盖开启，将热水喷头转动移位，热水喷头将大身热水改变流向，变向的热水至少一部分的热水向下流回水箱。

所述上盖上设置进水口与大身出水口套接或对接贯通；上盖上的进水口的末端设置出水孔；

所述出水孔为热水喷头；热水喷头由上盖驱动或热水喷头由人手驱动；热水喷上下转动或横向转动；

所述出水孔设置在冲泡腔或者磨豆腔的一侧或底部；

所述大身出水口设置在冲泡腔或者磨豆腔或磨豆冲泡腔的一侧；

所述进水口或出水口设置在上盖的下方或一侧；

所述上盖上的进水口管状设置，上盖上的进水口穿过或者贴近冲泡腔或者磨豆腔或磨豆冲泡腔一侧与大身上的出水口贯通连接；或者，上盖上的进水口在磨豆冲泡腔一侧与大身上的出水口贯通连接；或者，磨豆冲泡腔一侧的进水口与大身上的出水口贯通连接；

所述上盖上的进水口末端低于或等高或高于上盖下表面；或者，上盖上的出水孔末端低于或等高或高于上盖下表面；

所述上盖上的出水口上设置磨豆冲泡腔盖，磨豆冲泡腔盖与冲泡腔或者磨豆腔或磨豆冲泡腔主体相对密封设置；

所述上盖上的进水口末端设置在磨豆冲泡腔盖上与冲泡腔或者磨豆腔或磨豆冲泡腔主体相对密封腔。

所述排气孔设置磨豆冲泡腔盖上，排气孔与外部贯通，将冲泡腔或者磨豆腔或磨豆冲泡腔主体相对密封腔外部的蒸汽放出；

所述排气孔为过滤网设置，排气过滤网通过上盖的通孔与外部贯通排气或隔离磨豆冲泡腔粉碎咖啡豆的粉尘外泄；

所述上盖开启时磨豆冲泡腔盖或上盖解除与磨豆冲泡腔或冲泡腔上部开口的相对密封。

所述磨豆冲泡腔盖与上盖底部之间设置顶弹簧，磨豆冲泡腔盖伸缩设置，顶弹簧驱动磨豆冲泡腔盖压向磨豆冲泡腔开口形成一个相对密封的冲泡腔或者磨豆腔或磨豆冲泡腔主体；

所述排气孔与外部贯通，上盖排气孔与排气孔贯通连接将相对密封的冲泡腔或者磨豆腔或磨豆冲泡腔主体内的多余蒸汽或者微压蒸汽排出外部；

所述上盖与大身之间或上盖与磨豆冲泡腔之间设置锁扣装置设置在上盖与大身的一侧或两侧；

或所述上盖与大身之间或上盖与磨豆冲泡腔之间设置磁力装置设置在上盖与大身之间，或上盖与磨豆冲泡腔之间的接触面之间；

所述磨豆冲泡腔盖一侧设置通孔或开槽，锁扣装置的锁头在通孔或开槽内移动；锁头伸入到大身扣位将上盖与大身锁定：磁力装置为磁铁或电磁铁；隔水装置为热水挡板或翻板；

所述上盖上推管驱动隔水装置移动或翻转或开叉或变形并与大身出水口贯通连接；或者，所述上盖上推杆驱动隔水装置移动或翻转或开叉或变形，进水管与大身出水口贯通连接。

所述隔水装置开启和关闭大身上的出水口；

所述隔水装置设置在大身上，位于大身的出水口上部；

所述隔水装置与大身旋转连接或翻转连接或上下滑动连接或固定连接；

所述隔水装置一端活动连接在大身上，另一端位于出水口侧部或上方，隔水装置与大身之间设置弹簧；

所述隔水装置关闭时防止高温水喷出主体外部。

所述上盖设置由上层件与下层件装配而成；

上层件上设置排气孔，下层件底部设置进水口、出水孔；

所述出水孔设置在下层件的下方，进水口设置在下层件一侧或下方，进水口与大身上的出水口贯通连接；

上层件与下层件之间设置内外伸缩扣位锁，扣位锁由手动控件驱动。

所述磨豆冲泡腔锁扣在大身上，磨豆冲泡腔底部的粉碎刀组件、上耦合接头与大身的电机下耦合接头传动连接；粉碎刀为刀片或研磨刀；

所述上盖底部套接在大身开口或磨豆冲泡腔开口。

所述推管为进水管插入磨豆冲泡腔与大身出水口贯通连接，并驱动隔水装置开启，上盖上的锁扣扣接在磨豆冲泡腔侧壁上；

所述进水管插入或穿过磨豆冲泡腔或大身一侧，致使磨豆冲泡腔不能移动或旋转开启。

所述上盖至大身，由上至下依次设置上盖、过滤网、磨豆冲泡腔、大身上部、耦合器、电机；

所述磨豆冲泡腔与大身锁定连接或旋转连接，过滤网被上盖与磨豆冲泡腔夹持，上盖进水管插穿或者横跨磨豆冲泡腔的边缘与大身出水口贯通连接。

所述磨豆冲泡腔或者冲泡腔或者磨豆腔上设置水阀，置于杯体的上方，水阀被杯体驱动时液体沿杯体开口流入，杯体的底部或者大身内部设置加热器，加热器与水箱、上盖热水喷头和进水口贯通。

本实用新型通过增设磨豆冲泡腔，粉碎刀部件设置于磨豆冲泡腔中，电机带动刀轴上的粉碎刀转动，对磨豆冲泡腔上的咖啡豆食物进行研磨，然后水箱内的水通过加热器的加热后，（在图上冷水进入加热器的图形可能看不到）经过热水喷头进入冲泡腔中，并对咖啡粉进行充分冲泡；只需打开出水口，即可饮用美味的咖啡，让咖啡机器可以兼顾使用咖啡豆或咖啡粉冲泡咖啡，满足不同用户的使用需求，并且研磨咖啡豆和搅拌咖啡只需一套驱动组件，从而降低成本，提高生产效率；同时其具有结构简单合理、成本低廉、占用空间小和通用性强的特点，从而扩大产品的适用范围。

附图说明

图1为本实用新型的一实施例进水、排蒸汽与出水剖视结构示意图；

图2为本实用新型的上盖开启热水流回水箱实施例剖视结构示意图；

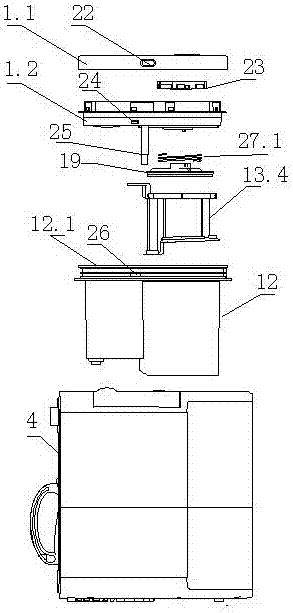

图3为本实用新型的爆炸视结构示意图；

图4为本实用新型的立体示意图；

图5为本实用新型的热水流过咖啡豆磨豆冲泡腔底部过滤实施例剖视结构示意图；

图6为本实用新型的上盖剖视结构示意图；

图7为本实用新型的另一实施例排蒸汽剖视结构示意图。

图中：1为上盖，1.1为上层件，1.2为下层件，1.3为底盖，2为水箱，3为加热器，4为大身，4.1为杯体，5为电机，6为下耦合接头，7为刀轴，8为上耦合接头，9为轴套，10为密封件，11为粉碎刀，12为磨豆冲泡腔，12.1为收集腔,12.2为溶解室，13为过滤网屏障，13.2为通道，19为磨豆冲泡腔盖，13.4为环形过滤网，14为热水喷头，15为热水挡板或翻板,16为出水孔，17为进水口，18为水阀，19为磨豆冲泡腔盖，20为热水回流口，21为出水口，22为锁盖按键，23为热水通道盖，24为锁扣，25为进水管，26为扣位，27为排气孔，27.1为顶弹簧，27.2为盖排气孔，28为开关驱动孔位，29为过滤网提手，30为微动开关，31为驱动开关位，图中箭头代表热水水流方向。

具体实施方式

下面结合附图及实施例对本实用新型作进一步描述。

参见图1-图7，本磨豆咖啡壶的流水排气装置，包括设置于大身4内的水箱2及加热器3，水箱2与加热器3相连接。大身4的顶部设有外盖1.1，外盖1.1与大身4为铰接相连或分离式连接，上盖1、底盖1.3和大身4组成一咖啡机器大身。咖啡机器大身上设与之活动连接的粉碎容器，其目的在于：让咖啡机器可以兼顾使用咖啡豆或咖啡粉冲泡咖啡，从而扩大产品的适用范围，满足不同用户的使用需求。咖啡机器大身对应粉碎容器设置有驱动组件，该驱动组件的电机5与磨豆冲泡腔传动连接。加热器3和电机5固定设于大身4上，且与大身4上的控制组件电连接。

磨豆咖啡壶的流水排气装置，主体包括：大身4、水箱2、上盖1、加热器3、磨豆冲泡腔12、电机5、出水孔16、排气孔27，其特征在于：所述上盖1设置在大身4上部，上盖1与大身4分离式设置或转动设置，磨豆冲泡腔12设置在大身4与上盖1之间，磨豆冲泡腔12开口被上盖1相对密封锁定在大身4上；

所述主体上设置排气孔27，排气孔27与外部贯通或排气孔27与水箱2上部空间贯通，将大身4与上盖1之间相对密封腔的次要蒸汽放出，或者，将上盖1与磨豆冲泡腔12之间相对密封腔的次要蒸汽放出；

所述排气孔27对大身4或上盖1进行排气降温，或排气孔27排气减小磨豆冲泡腔12的蒸汽压力，从而减小加热器3出水到磨豆冲泡腔12的阻力加速出水，或减小磨豆冲泡腔12主体内微压蒸汽沿大身4与上盖1之间或上盖1与磨豆冲泡腔12之间的间隙流出，避免烫伤手指；

所述排气孔27由内向外排放蒸汽设置成横向排放通道或纵向排放通道或倾斜排放通道。

所述排气孔27的横截面积的总和大于加热器3出水口或出水通道的横截面积，至少排气孔27的横截面积的总和与加热器3出水口或出水通道的横截面积一致；

确保加热器3出水口或出水通道出水时产生的蒸汽量至少与排气孔27排放蒸汽量一致。

所述排气孔27由下至上设置在上盖1上，排气孔27前端设置在上盖1的下部，排气孔27末端设置在上盖1的上部或侧部，所述排气孔27末端与外部贯通；

或者，所述排气孔27设置在磨豆冲泡腔12上，排气孔27前端设置在上盖1的下部，排气孔27末端设置在磨豆冲泡腔12上部或侧部，所述排气孔27末端与外部贯通；

或者，所述排气孔27设置在大身4上，排气孔27前端设置在上盖1的下部，排气孔27末端设置在大身4上部或侧部，所述排气孔27末端与外部贯通；

或者，所述排气孔27设置在上盖1与磨豆冲泡腔12之间一侧，排气孔27前端设置在上盖1的下部，排气孔27末端设置在上盖1与磨豆冲泡腔12之间的上部或侧部，所述排气孔27末端与外部贯通；

或者，所述排气孔27设置在上盖1与大身4之间一侧，排气孔27前端设置在上盖1的下部，排气孔27末端设置在上盖1与大身4之间的上部或侧部，所述排气孔27末端与外部贯通；

或者，所述排气孔27设置在水箱2上，排气孔27前端设置在上盖1的下部，排气孔27末端设置在水箱2上部或侧部，所述排气孔27末端与水箱2贯通。

所述上盖设置在大身上部，上盖1与大身4分离式设置或转动设置，磨豆冲泡腔设置在大身与上盖之间，磨豆冲泡腔12开口被上盖1相对密封锁定在大身4上；

磨豆冲泡腔12由上至下与大身4连接，或磨豆冲泡腔12由下至上与大身4分离；

磨豆冲泡腔12上包括收集腔或收集嘴12.1、水阀18、过滤网屏障13、上盖1、环形溶解室12.2及粉碎刀部件，磨豆冲泡腔12上设置有相互贯通的进水口17及出水口16。粉碎刀部件包括刀轴7和与之相连的轴套9，刀轴7的一端设置有粉碎刀片11。磨豆冲泡腔12对应刀轴7设置有装配孔，轴套9低于磨豆冲泡腔12的进水口，刀轴7的一端穿过磨豆冲泡腔12，且该端上与磨豆冲泡腔12相连处设置有轴套9及密封件10，粉碎刀部件与磨豆冲泡腔12为密封连接，该密封件10为密封圈，上盖1关闭磨豆冲泡腔12上开口，将粉碎刀部件、过滤网屏障13固定或连接在磨豆冲泡腔12内底部，磨豆冲泡腔12内设置环形溶解室12.2，环形溶解室12.2的高低大致与粉碎刀11相同或高过粉碎刀11，环形溶解室12.2为环形开口向上过滤网屏障13与环形溶解室12.2底部内壁紧密连接；过滤网屏障13环形设置时，过滤网屏障13由磨豆冲泡腔盖19、环形过滤网13.4组成，环形过滤网13.4下部与溶解室12.2紧密连接，上部与磨豆冲泡腔盖19或上盖1连接，磨豆冲泡腔盖19或上盖1上的进水口17进入过滤网屏障13内侧或磨豆冲泡腔盖19下方，上盖1与磨豆冲泡腔12连接盖合、或上盖1与外盖1.1连接固定后再与磨豆冲泡腔12连接盖合，进水口17设置在磨豆冲泡腔12上部或下部；或进水口17位于磨豆冲泡腔12中部或一侧，过滤网屏障13设置在磨豆冲泡腔12一侧时，过滤网屏障13底部设置屏障高低大致与粉碎刀11相同或高过粉碎刀11；或过滤网屏障13设置在磨豆冲泡腔12一侧时，过滤网屏障13底部设置滤网时收集腔或收集嘴12.1内设置第二次过滤网13.1，水阀18设置收集腔或收集嘴12.1前段下部，杯体4.1上部驱动水阀18开关，将液体流入杯体4.1内，杯体4.1底部设置加热器3对杯体4.1底部加热保温，加热器3产生热水通过进水口17流向磨豆冲泡腔12内，对磨豆冲泡腔12内食物咖啡进行冲泡溶解，溶解后液体流出过滤网屏障13进入通道13.2到收集腔或收集嘴12.1内的出水口16。

上盖1和进水口17位于磨豆冲泡腔12的上方形成一个相对密封的腔体，加热器3对应磨豆冲泡腔12的进水口设置有热水喷头14，热水喷头14位于进水口的上方，且与进水口相连通。大身4对应磨豆冲泡腔12的收集腔或收集嘴12.1设有与之相关的开口位或凹部位，开口位或凹部位位于大身4的旁侧。收集腔或收集嘴12.1外露在大身4的外部形成一个把手位方便磨豆冲泡腔12装取，磨豆冲泡腔12的下部对应粉碎刀部件设置有耦合接头组件，耦合接头组件由上耦合接头8和下耦合接头6组成。粉碎刀部件与上耦合接头8相连，下耦合接头6套设于驱动组件的电机5上，下耦合接头6与上耦合接头8电连接，电机5驱动粉碎刀部件运动。磨豆冲泡腔12呈中空结构，形成一冲磨豆冲泡腔，用于储存咖啡粉或咖啡豆，粉碎刀部件设置于磨豆冲泡腔中。

磨豆咖啡壶的流水排气装置，主体包括：大身4、水箱2、上盖1、加热器3、磨豆冲泡腔12、电机5、出水孔16，其特征在于：所述上盖1设置在大身4上部，上盖1与大身4分离式设置或转动设置，磨豆冲泡腔12设置在大身4与上盖1之间，磨豆冲泡腔12开口被上盖1相对密封锁定在大身4上；

所述上盖1与大身4之间或上盖1与磨豆冲泡腔12之间设置锁扣24装置或磁力装置将磨豆冲泡腔12锁定在上盖1与大身4之间；

所述磨豆冲泡腔12由上至下与大身4、电机5连接，关闭上盖1出水孔16与磨豆冲泡腔12贯通连接，或者，所述磨豆冲泡腔12由上至下与大身4、电机5连接，出水孔16与磨豆冲泡腔12贯通连接；

所述上盖1与大身4之间设置推杆或推管或推孔，上盖1关闭时推杆或推管或推孔驱动大身4上的隔水装置开启热水通道出水口与上盖1进水口贯通；

所述上盖1开启时，推杆或推管与隔水装置分离，隔水装置将大身4热水出水口遮挡或关闭，改变热水的流向，变向的热水至少一部分的热水向下流回水箱2；

或者，上盖1与大身4之间设置热水喷头，热水喷头在上盖1与大身4之间转动，热水喷头位于磨豆冲泡腔盖1的上部，将热水流向磨豆冲泡腔盖1上部或热水流向磨豆冲泡腔12底部；

所述上盖1开启，将热水喷头转动移位，热水喷头将大身4热水改变流向，变向的热水至少一部分的热水向下流回水箱2。

所述上盖1上设置进水口与大身4出水口套接或对接贯通；上盖1上的进水口的末端设置出水孔16；

所述出水孔16为热水喷头；热水喷头由上盖1驱动或热水喷头由人手驱动；热水喷上下转动或横向转动；

所述出水孔16设置在冲泡腔或者磨豆腔的一侧或底部；

所述大身4出水口设置在冲泡腔或者磨豆腔或磨豆冲泡腔12的一侧；

所述进水口或出水口设置在上盖1的下方或一侧；

所述上盖1上的进水口管状设置，上盖1上的进水口穿过或者贴近冲泡腔或者磨豆腔或磨豆冲泡腔12一侧与大身4上的出水口贯通连接；或者，上盖1上的进水口在磨豆冲泡腔12一侧与大身4上的出水口贯通连接；或者，磨豆冲泡腔12一侧的进水口与大身4上的出水口贯通连接。

所述上盖1上的进水口末端低于或等高或高于上盖1下表面；或者，上盖1上的出水孔16末端低于或等高或高于上盖1下表面；

所述上盖1上的出水口上设置磨豆冲泡腔12盖，磨豆冲泡腔12盖与冲泡腔或者磨豆腔或磨豆冲泡腔12主体相对密封设置；

所述上盖1上的进水口末端设置在磨豆冲泡腔12盖上与冲泡腔或者磨豆腔或磨豆冲泡腔12主体相对密封腔。

所述磨豆冲泡腔12盖上设置排气孔，排气孔与外部贯通，将冲泡腔或者磨豆腔或磨豆冲泡腔12主体相对密封腔外部的蒸汽放出；

所述排气孔为过滤网设置，排气过滤网通过上盖1的通孔与外部贯通排气或隔离磨豆冲泡腔12粉碎咖啡豆的粉尘外泄；

所述上盖1开启时磨豆冲泡腔12盖或上盖1解除与磨豆冲泡腔12或冲泡腔上部开口的相对密封。

所述磨豆冲泡腔12盖与上盖1底部之间设置顶弹簧，磨豆冲泡腔12盖伸缩设置，顶弹簧驱动磨豆冲泡腔12盖压向磨豆冲泡腔12开口形成一个相对密封的冲泡腔或者磨豆腔或磨豆冲泡腔12主体；

所述排气孔与外部贯通，上盖排气孔与排气孔贯通连接将相对密封的冲泡腔或者磨豆腔或磨豆冲泡腔12主体内的多余蒸汽或者微压蒸汽排出外部；

所述上盖1与大身4之间或上盖1与磨豆冲泡腔12之间设置锁扣24装置设置在上盖1与大身4的一侧或两侧；

或所述上盖1与大身4之间或上盖1与磨豆冲泡腔12之间设置磁力装置设置在上盖1与大身4之间，或上盖1与磨豆冲泡腔12之间的接触面之间。

所述磨豆冲泡腔12盖一侧设置通孔或开槽，锁扣24装置的锁头在通孔或开槽内移动；锁头伸入到大身4扣位将上盖1与大身4锁定：

所述磁力装置为磁铁或电磁铁；

所述隔水装置为热水挡板或翻板；

所述上盖1上推管驱动隔水装置移动或翻转或开叉或变形并与大身4出水口贯通连接；或者，所述上盖1上推杆驱动隔水装置移动或翻转或开叉或变形，进水管与大身4出水口贯通连接。

所述主体上的隔水装置开启和关闭大身4上的出水口；

所述隔水装置设置在大身4上，位于大身4的出水口上部；

所述隔水装置与大身4旋转连接或翻转连接或上下滑动连接或固定连接；

所述隔水装置一端活动连接在大身4上，另一端位于出水口侧部或上方，隔水装置与大身4之间设置弹簧；

所述隔水装置关闭时防止高温水喷出主体外部。

所述上盖1设置由上层件与下层件装配而成；

所述上层件上设置排气孔，下层件底部设置进水口、出水孔16；

所述出水孔16设置在下层件的下方，进水口设置在下层件一侧或下方，进水口与大身4上的出水口贯通连接；

所述上层件与下层件之间设置内外伸缩扣位锁，扣位锁由手动控件驱动。

所述磨豆冲泡腔12锁扣24在大身4上，磨豆冲泡腔12底部的粉碎刀组件、上耦合接头与大身4的电机5下耦合接头传动连接；粉碎刀为刀片或研磨刀；

所述上盖1底部套接在大身4开口或磨豆冲泡腔12开口；

所述推管为进水管插入磨豆冲泡腔12与大身4出水口贯通连接，并驱动隔水装置开启，上盖1上的锁扣24扣接在磨豆冲泡腔12侧壁上；

所述进水管插入或穿过磨豆冲泡腔12或大身4一侧，致使磨豆冲泡腔12不能移动或旋转开启。

所述上盖1至大身4，由上至下依次设置，上盖1、过滤网、磨豆冲泡腔12、大身4上部、耦合器、电机5；

所述磨豆冲泡腔12与大身4锁定连接或旋转连接，过滤网被上盖1与磨豆冲泡腔12夹持，上盖1进水管插穿或者横跨磨豆冲泡腔12的边缘与大身4出水口贯通连接。

所述冲泡腔或者磨豆腔或磨豆冲泡腔12上设置水阀，置于杯体的上方，水阀被杯体驱动时液体沿杯体开口流入，杯体的底部或者大身4内部设置加热器3，加热器3与水箱2、上盖1热水喷头和进水口贯通。
