一种用于蛋壳机器人的导光环安装结构的制作方法

本实用新型涉及机器人技术领域，具体为一种用于蛋壳机器人的导光环安装结构。

背景技术：

机器人（Robot）是自动执行工作的机器装置。它既可以接受人类指挥，又可以运行预先编排的程序，也可以根据以人工智能技术制定的原则纲领行动。它的任务是协助或取代人类工作的工作，例如生产业、建筑业，或是危险的工作。

随着科学技术的发展，一些智能家居机器人相继问世。智能家居机器人的问世给人们的日常生活带来了很大的便捷性。而一些厂家为了吸引消费者的眼球，会在机器人壳体上安装一些导光环，使得机器人在使用过程中更加的具有观赏性。然而，传统的机器人导光环安装结构过于复杂，不方便安装与拆卸，大大的影响了机器人的实用性。

技术实现要素：

本实用新型的目的在于提供一种用于蛋壳机器人的导光环安装结构，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于蛋壳机器人的导光环安装结构，包括底壳，所述底壳的顶端边缘处开设有第一安装槽，且第一安装槽内排列有导光环，所述导光环的交合处还通过螺钉压合有压块，所述导光环的接线处还电性连接有光束发射器，且光束发射器固定在底壳上，所述底壳的顶端还固定连接有中壳，且中壳的底端边缘处还开设有和第一安装槽相适配的第二安装槽。

优选的，所述螺钉为一字口螺钉或十字口螺钉。

优选的，所述压块上还开设有用于压合导光环的槽口，且槽口的内壁还贴合有耐磨层。

优选的，所述压块的左右两侧相对位置开设有两组螺纹孔，且压块通过螺纹孔和螺钉配合和底壳固定连接。

与现有技术相比，本实用新型的有益效果是：该用于蛋壳机器人的导光环安装结构结构简单，在对导光环安装的过程中大大的提高了其便捷性，方便安装，便于拆卸与更换，大大的提高了该导光环安装结构的实用性。

附图说明

图1为本实用新型结构示意图；

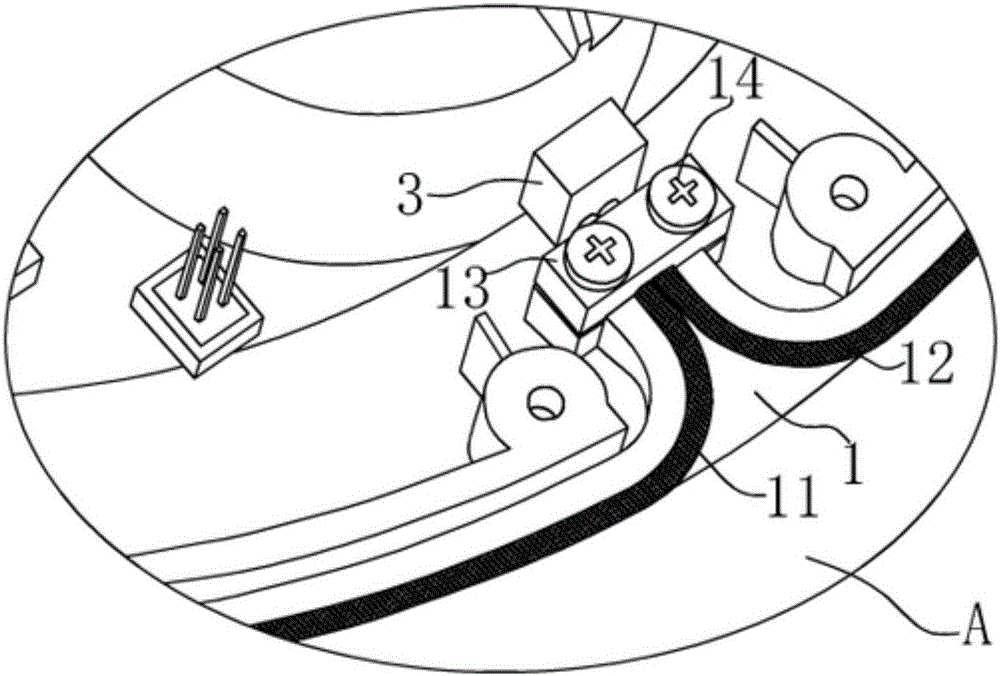

图2为本实用新型A部结构放大图。

图中：1底壳、11第一安装槽、12导光环、13压块、14螺钉、3光束发射器、2中壳、21第二安装槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种用于蛋壳机器人的导光环安装结构，包括底壳1，所述底壳1的顶端边缘处开设有第一安装槽11，且第一安装槽11内排列有导光环12，所述导光环12的交合处还通过螺钉14压合有压块13，所述导光环12的接线处还电性连接有光束发射器3，且光束发射器3固定在底壳1上，所述底壳1的顶端还固定连接有中壳2，且中壳2的底端边缘处还开设有和第一安装槽11相适配的第二安装槽21，该用于蛋壳机器人的导光环安装结构结构简单，在对导光环12安装的过程中大大的提高了其便捷性，方便安装，便于拆卸与更换，大大的提高了该导光环安装结构的实用性。

其中，所述螺钉14为一字口螺钉或十字口螺钉，采用一字口螺钉或十字口螺钉在安装拆卸的过程中便于对其安装和拆卸。

所述压块13上还开设有用于压合导光环12的槽口，且槽口的内壁还贴合有耐磨层，开有槽口便于对导光环12压紧安装，并且，槽口的内壁贴合有耐磨层，可有效的避免压块对导光环12的压紧过程中产生破损，影响导光环12的使用寿命。

所述压块13的左右两侧相对位置开设有两组螺纹孔，且压块13通过螺纹孔和螺钉14配合和底壳1固定连接。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
