一种PCB切割防护装置及切割设备的制作方法

本实用新型涉及切割设备技术领域，具体为一种PCB切割防护装置及切割设备。

背景技术：

随着现代机械加工业地发展，对切割的质量、精度要求的不断提高，对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在提升。数控切割机的发展必须要适应现代机械加工业发展的要求。切割机分为火焰切割机、等离子切割机、激光切割机、水切割等。激光切割机为效率最快，切割精度最高，切割厚度一般较小。等离子切割机切割速度也很快，切割面有一定的斜度。火焰切割机针对于厚度较大的碳钢材质。传统的切割设备功能比较单一，而且没有设置有防护装置，无法工作人员操作安全的风险，并且传统的切割设备的切割效率较低，无法满足大批量的产品切割。

技术实现要素：

本实用新型的目的在于提供一种PCB切割防护装置及切割设备，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种PCB切割防护装置及切割设备，包括操控面板和切割工作面板，所述切割工作面板上安装有固定杆，所述操控面板安装在固定杆的前表壁，且操控面板的前表壁安装有LED显示器和控制按钮，所述控制按钮位于LED显示器的下方，所述固定杆上安装有驱动机构，所述驱动机构的左右两侧安装有驱动电机和切割刀片，所述驱动电机与切割刀片通过旋转主轴连接，且驱动电机上安装有电机控制器，所述切割刀片的外表璧安装有防护装置，所述切割工作面板与PCB板通过固定装置连接，且切割工作面板的下方有粉尘收集盒，所述切割工作面板的底部安装有支撑静音底座。

优选的，所述支撑静音底座共设有四个，且四个支撑静音底座分别安装在切割工作面板的底部四个拐角处。

优选的，所述切割刀片上设有通孔。

优选的，所述操控面板与固定杆通过螺栓紧固连接。

与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用方便高效；通过切割工作面板的底部安装有四个支撑静音底座，有效的提高了PCB切割防护装置及切割设备的稳定性，避免在切割过程中发生抖动现象，影响PCB板的切割效率；通过切割刀片上设有通孔，有利于切割刀片在切割中产生的热量快速散发出去，保证了PCB板的切割质量，提高了PCB切割防护装置及切割设备的实用性；通过切割刀片的外表壁安装有防护装置，降低了工作人员操作安全的风险；通过切割工作面板的下方安装有粉尘收集盒，可以将切割中产生的灰尘收集到粉尘收集盒内，改善了切割作业的环境。

附图说明

图1为本实用新型一种PCB切割防护装置及切割设备的结构示意图；

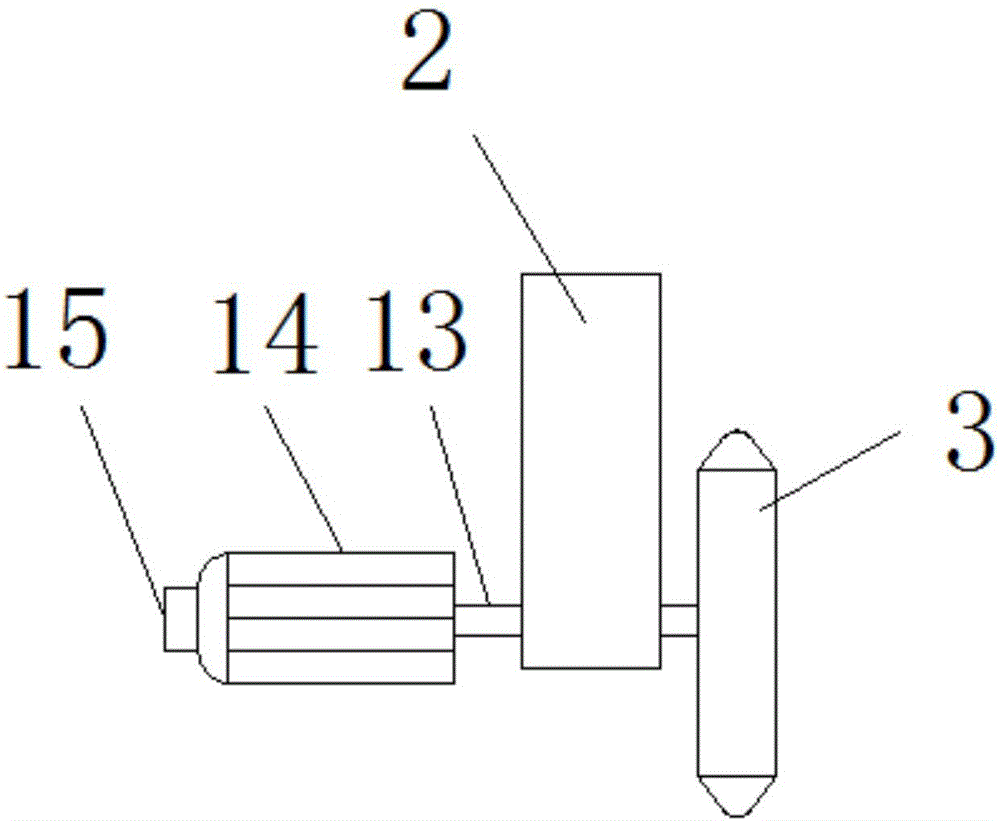

图2为本实用新型一种PCB切割防护装置及切割设备的驱动电机结构示意图；

图3为本实用新型一种PCB切割防护装置及切割设备的切割工作面板结构示意图；

图4为本实用新型一种PCB切割防护装置及切割设备的切割刀片结构示意图。

图中：1-通孔；2-驱动机构；3-切割刀片；4-固定杆；5-LED显示器；6-操控面板；7-控制按钮；8-切割工作面板；9-支撑静音底座；10-粉尘收集盒；11-PCB板；12-固定装置；13-旋转主轴；14-驱动电机；15-电机控制器；16-防护装置。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种PCB切割防护装置及切割设备，包括操控面板6和切割工作面板8，切割工作面板8上安装有固定杆4，操控面板6安装在固定杆4的前表壁，且操控面板6的前表壁安装有LED显示器5和控制按钮7，控制按钮7位于LED显示器5的下方，固定杆4上安装有驱动机构2，驱动机构2的左右两侧安装有驱动电机14和切割刀片3，驱动电机14与切割刀片3通过旋转主轴13连接，且驱动电机14上安装有电机控制器15，切割刀片3的外表璧安装有防护装置16，切割工作面板8与PCB板11通过固定装置12连接，且切割工作面板8的下方有粉尘收集盒10，切割工作面板8的底部安装有支撑静音底座9，支撑静音底座9共设有四个，且四个支撑静音底座9分别安装在切割工作面板8的底部四个拐角处，切割刀片3上设有通孔1，操控面板6与固定杆4通过螺栓紧固连接。

具体使用方式：本实用新型工作中，将PCB板11固定安放在切割工作面板8上，打开操控面板6上的控制按钮7，使驱动电机14开始运动，从而使切割刀片3对PCB板11进行切割处理，当切割产生的温度过高时，切割刀片3上的通孔1可以将产生的热量快速散发出去，延长了PCB切割防护装置及切割设备的使用寿命，切割产生的灰尘收集到粉尘收集盒10内，改善了切割作业的环境。
