一种割草机操纵器组件快速装配工装的制作方法

本实用新型涉及一种装配工装，尤其涉及一种割草机操纵器组件快速装配工装。

背景技术：

目前，对割草机操纵器组件的装配，行业内通常都是采用手工固定直接进行锁紧装配。因割草机操纵器组件都是由多个单一零件配合组装而成，且割草机操纵器组件是带有弹簧，需要一定的力将其压紧后才能锁紧装配，且手工锁紧装配很难保证各零件之间的准确定位。

因此，这种传统的手工锁紧装配方式存在有劳动强度大、质量不稳定、效率低等缺点。

技术实现要素：

本实用新型要解决的技术问题是提供一种能够准确、快速地完成割草机操纵器组件装配，并能降低劳动强度、提高效率的快速装配工装。

为了解决上述技术问题，本实用新型的技术方案是提供一种割草机操纵器组件快速装配工装，其特征在于，包括底座，底座上设有内六角套筒扳手及压板，压板的头部用于压住操纵器组件，尾部的中部与连接杆活动连接，连接杆固定于底座上，操纵器组件尾部的端部通过圆柱销与凸轮把手头部的凸轮部分活动连接，该圆柱销与凸轮把手上的弧形槽相配合，凸轮把手的凸轮部分还与连接座活动连接，凸轮把手的尾部为把手部分。

优选地，所述底座上还设有螺栓过孔。

优选地，所述连接座通过内六角螺柱与底座连接。

压板固定在连接杆上，压杆可以相对连接杆自由转动；压板尾部安装有圆柱销，圆柱销可以沿弧形槽中心线自由转动，即带动压板自由的压紧或松开；凸轮把手与连接座相连，并能相对连接座自由转动。

整个工装受力采用杠杆原理，操作轻松。

在装配前将六角螺栓放入内六角套筒扳手中，依次将弹簧、操纵杆止动盘、操纵手柄、支架串入六角螺栓，压下凸轮把手，锁入六角螺母，即快速完成操纵 器组件的锁紧装配。

本实用新型能够准确、快速地完成割草机操纵器组件的装配，并且劳动强度低。具有安装准确、装配速度快、使用灵活、劳动强度低及使用安全等优点，大大提高了效率。

附图说明

图1为本实施例提供的割草机操纵器组件快速装配工装的结构示意图；

图2为本实施例装配时未压紧状态的示意图；

图3为本实施例装配完成状态的示意图。

具体实施方式

为使本实用新型更明显易懂，兹以优选实施例，并配合附图作详细说明如下。

实施例

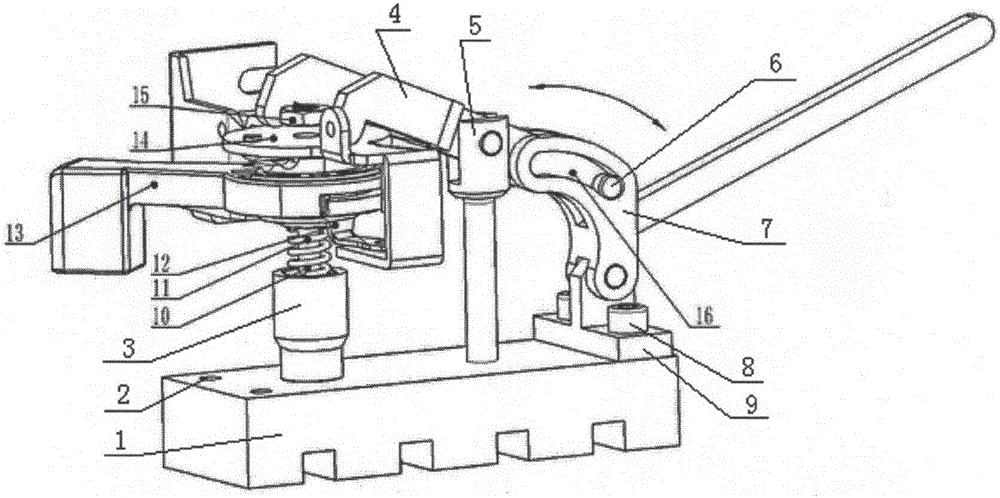

如图1所示，为本实施例提供的一种割草机操纵器组件快速装配工装的结构示意图，所述的割草机操纵器组件快速装配工装包括底座1，底座1上设有螺栓过孔2，底座1上一侧安装有内六角套筒扳手3，底座1上中间安装有连接杆5，压板4通过一根圆柱销6与连接杆5活动连接，压板4的尾端与凸轮把手7通过一根圆柱销6连接在一起，凸轮把手7通过一根圆柱销6与连接座9相连，连接座9通过内六角螺栓8安装在底座的另一侧。

所述压板4固定在连接杆5上，压杆4可以绕圆柱销6自由转动。压板4尾部安装有圆柱销6，圆柱销6可以沿凸轮把手7上的弧形槽16中心线自由转动，即带动压板4自由的压紧或松开。凸轮把手7与连接座9相连，并能绕圆柱销6自由转动。有了以上种种配合，使得整个工装在使用过程中非常的灵活简便。

本装配工装在操作时也非常的简便轻松，将六角螺栓10放入内六角套筒扳手3中，依次将弹簧11、操纵杆止动盘12、操纵手柄13、支架14串入六角螺栓3，压下凸轮把手7，锁入六角螺母15，如图2所示，即快速完成操纵器组件17的锁紧装配。因操纵器组件中含有弹簧，在装配时会有一个向上的反作用力导致各零件间不能完全贴合，所以整个工装受力采用杠杆原理有效克服了这一反作用力，在压紧或打开时都非常的轻松。装配完成后如图3所示。
