一种水处理法兰盘管柱焊接定位工装的制作方法

本实用新型涉及一种焊接定位工装，具体而言，涉及一种水处理法兰盘管柱焊接定位工装，属于特种设备应用领域。

背景技术：
：

水处理设备上法兰连接面几何尺寸公差精度高，要控制在±2mm以内，对于铆焊结构要达到这个精度，制造难度相当大，为了降低制造难度，采用刚性固定各密封面及相当位置，再进行装点施焊的方式，目前在定型水处理设备的制造上应用，效果非常理想。

技术实现要素：
：

本实用新型所要解决的技术问题是，通过本装置保证了几个法兰盘焊接时的平面度和位置度的要求。

为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种水处理法兰盘管柱焊接定位工装，由两根工字钢及其之间的加强筋板焊接构成压衡主体，所述压衡主体底面开有若干孔洞，所述孔洞通过螺栓将法兰盘固定在两根所述工字钢的孔洞上，所述法兰盘底部周缘上安装有定位卡套。

作为优选，所述加强筋焊接方式呈三角形结构。

作为优选，所述法兰盘上的至少有3个定位卡。

与现有技术相比，本实用新型的有益之处是：通过本装置保证了几个法兰盘焊接时的平面度和高度的要求。

附图说明：

下面结合附图对本实用新型进一步说明。

附图1本实用新型结构示意图；

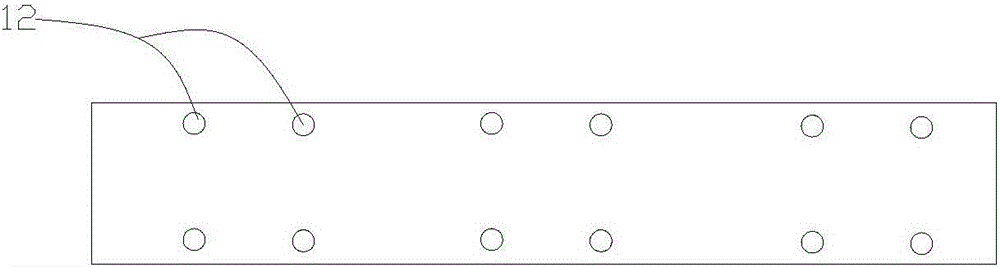

附图2本实用新型工字钢孔洞结构示意图；

附图3本实用新型工字钢焊接结构示意图；

附图4本实用新型工字钢加强筋焊接结构示意图；

图中：1、工字钢；12、孔洞；2、加强筋；3、螺栓；4、法兰盘；5、定位卡套。

具体实施方式：

下面结合附图和具体实施方式对本实用新型进行详细描述，图1至图4所示一种水处理法兰盘管柱焊接定位工装，由两根工字钢1及其之间的加强筋板2焊接构成，所述工字钢1底面开有若干孔洞12，所述孔洞12通过螺栓3将法兰盘4固定在两根所述工字钢1的孔洞12上，所述法兰盘4底部周缘上安装有定位卡套5。

为了使整体结构更稳固，所述加强筋2焊接方式呈三角形结构。

为了使法兰盘4更好的定位在将要焊接的柱体上，所述法兰盘4上至少有3个定位卡套5。

具体的，将两个工字钢1用加强筋2焊接固定构成压衡主体，且压衡主体底部开有若干孔洞12，法兰盘4用螺栓3连接在孔洞12上，法兰盘4底部安装有角度间隔为120度的定位卡套5，将固定在一起的压衡主体和法兰盘4放在将要焊接的管柱上，因为要使焊接精度控制在±2mm以内，对于铆焊结构要达到这个精度，制造难度相当大，为了降低制造难度，采用上述刚性固定各密封面及相当位置，再进行装点施焊的方式，目前在定型水处理设备的制造上应用，效果非常理想。

需要强调的是：以上仅是本实用新型的较佳实施例而已，并非对本实用新型作任何形式上的限制，凡是依据本实用新型的技术实质对以上实施例所作的 任何简单修改、等同变化与修饰，均仍属于本实用新型技术方案的范围内。
