弹簧机拨叉的制作方法

本实用新型涉及弹簧机部件检具类技术领域，尤其是弹簧机拨叉。

背景技术：

如图5、图6所示：弹簧机的一体式拨叉1001设轴一1002和拨挡一1003，拨挡一1003上端各设拨杆一1004，其中轴一1002、拨挡一1003和拨杆一1004为一体式，加工难度大，加工装备复杂，制造成本高，同时，在使用过程中，出现拨杆一1004断裂、轴一1002磨损、拨挡一1003弯曲等任意一项，必须把一体式拨叉1001整体更换，维修成本高，维修费用大。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足，提供弹簧机拨叉，包括轴、拨叉本体、平键、平垫、固定螺丝、拨杆、紧定螺丝，轴的连接轴内设螺孔一，圆周上设键槽，拨叉本体设连接块，上端设两件拨挡，内设孔一，孔一内设键槽二，拨挡上端设孔二，孔二与所述拨杆左端的固定轴连接，上端设螺孔二，紧定螺丝与螺孔二螺接并紧固固定轴，连接轴装入孔一内，平键装入键槽、键槽二内，右侧设平垫，固定螺丝穿过平垫与螺孔一螺接紧固，本实用新型为分体拼接式，结构简单，加工方便，制造成本低，维护和更换成本大大下降，实用性强。

为达到上述目的，本实用新型提供弹簧机拨叉，包括轴、拨叉本体、平键、平垫、固定螺丝、拨杆、紧定螺丝，所述轴的中间轴两端各设轴承档，所述轴承档的右侧设连接轴，所述连接轴内设螺孔一，圆周上设键槽，所述拨叉本体设连接块，所述连接块上端设两件拨挡，内设孔一，所述孔一内设键槽二，所述拨挡上端设孔二，所述孔二与所述拨杆左端的固定轴连接，上端设螺孔二， 所述紧定螺丝与所述螺孔二螺接并紧固固定轴，所述连接轴装入孔一内，所述平键装入键槽、键槽二内，右侧设平垫，所述固定螺丝穿过平垫与螺孔一螺接紧固。

本实用新型的有益效果是：本实用新型为分体拼接式，结构简单，加工方便，制造成本低，维护和更换成本大大下降，实用性强。

附图说明

图1为本实用新型的示意图；

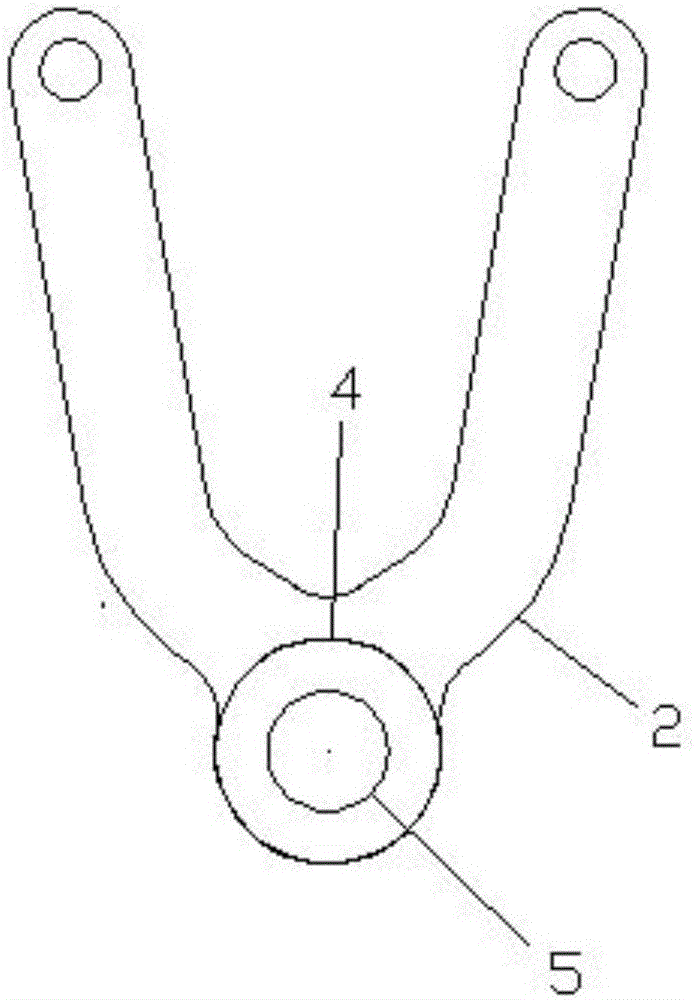

图2为图1的右视图；

图3为图1分解图；

图4为图1中拨叉本体的示意图；

图5为一体式拨叉的示意图；

图6为图5的右视图。

图中：轴1、中间轴101、轴承档102、连接轴103、键槽104、螺孔一105、拨叉本体2、孔一201、键槽二202、孔二203、螺孔二204、拨挡205、连接块206、平键3、平垫4、固定螺丝5、拨杆6、固定轴601、紧定螺丝7、一体式拨叉1001、轴一1002、拨挡一1003、拨杆一1004。

具体实施方式

如图1～图4所示：对本实用新型的技术方案作进一步具体的说明，弹簧机拨叉，包括轴1、拨叉本体2、平键3、平垫4、固定螺丝5、拨杆6、紧定螺丝7，所述轴1的中间轴101两端各设轴承档102，所述轴承档102的右侧设连接轴103，所述连接轴103内设螺孔一105，圆周上设键槽104，所述拨叉本体2设连接块206，所述连接块206上端设两件拨挡205，内设孔一201，所述孔一201内设键槽二202，所述拨挡205上端设孔二203，所述孔二203与所述拨杆6左端的固定轴601连接，上端设螺孔二204，所述紧定螺丝7与所述螺孔二204 螺接并紧固固定轴601，所述连接轴103装入孔一201内，所述平键3装入键槽104、键槽二202内，右侧设平垫4，所述固定螺丝5穿过平垫4与螺孔一105螺接紧固，本实用新型为分体拼接式，结构简单，加工方便，制造成本低，维护和更换成本大大下降，实用性强。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的权利要求保护范围之内。
