一种铜管用毛刺快速清理装置的制作方法

本实用新型涉及一种毛刺清理装置，尤其涉及一种铜管用毛刺快速清理装置。

背景技术：

铜管(又称为紫铜管)，常用于自来水管道、供热以及制冷管道，作为安装管有质地坚硬，不易腐蚀，耐高温、耐高压等优点，可在不同环境中使用。铜管集金属与非金属管的优点于一身，在冷热水系统中独占熬头，是最佳的连接管道。铜管耐火且耐热，在高温下仍能保持其形状和强度，也不会有老化现象。铜管的耐压能力是塑料管和铝塑管的几倍乃至几十倍，它可以承受当今建筑中最高水压。在热水环境下，随着使用年限的延长，塑料管材的承压能力显著下降，而铜管的机械性能在所有的热温范围内保持不变，故其耐压能力不会降低，也不会出现老化的现象。铜管的线性膨胀系数很小，是塑料管的1/10，不会因为过度的热胀冷缩而导致应力疲劳破裂。钢管的强度更大，在保证有效内径要求下，外径更小，更适于暗埋。

铜管在切割后会在切割面留下毛刺，影响产品的质量，目前的铜管用毛刺清理装置存在操作复杂、清理效果不佳、清理速度慢的缺点，因此亟需研发一种操作简单、清理效果好、清理速度快的铜管用毛刺快速清理装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服目前的铜管用毛刺清理装置存在操作复杂、清理效果不佳、清理速度慢的缺点，本实用新型要解决的技术问题是提供一种操作简单、清理效果好、清理速度快的铜管用毛刺快速清理装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种铜管用毛刺快速清理装置，包括有底板、滑轨、滑块、齿条、电动机、轴承座Ⅰ、固定板、支杆、支板Ⅰ、放置板、电机Ⅰ、直齿轮Ⅰ、旋转电机、滚珠、挡板、电动推杆、卡环、直齿轮Ⅱ、转轴Ⅰ、直齿轮Ⅲ、斜齿轮Ⅰ、轴承座Ⅱ、转轴Ⅱ、斜齿轮Ⅱ、磨块Ⅰ、环形磨块、支板Ⅱ、水箱、水泵、管Ⅰ、管Ⅱ、喷头和右架，底板顶部从左到右依次设有滑轨、电动机、轴承座Ⅰ和右架，滑轨前侧面设有齿条，滑轨上滑动式连接有滑块，两滑块上端设有支板Ⅰ，支板Ⅰ底部设有电机Ⅰ，电机Ⅰ前侧面设有直齿轮Ⅰ，直齿轮Ⅰ与齿条啮合，支板Ⅰ顶部中间设有旋转电机，支板Ⅰ顶部左右对称设有支杆，两支杆上端设有支板Ⅰ，支板Ⅰ上端设有放置板，支板Ⅰ和放置板之间设有滚珠，放置板顶部左右对称设有挡板，挡板上设有电动推杆，电动推杆上设有卡环，电动机上端设有直齿轮Ⅱ，轴承座Ⅰ上端设有转轴Ⅰ，转轴Ⅰ下端套有直齿轮Ⅲ，直齿轮Ⅲ与直齿轮Ⅱ啮合，转轴Ⅰ上端套有斜齿轮Ⅰ，右架左侧中部设有轴承座Ⅱ，轴承座Ⅱ左侧设有转轴Ⅱ，转轴Ⅱ左端设有斜齿轮Ⅱ，斜齿轮Ⅱ与斜齿轮Ⅰ啮合，转轴Ⅱ左侧设有磨块Ⅰ，磨块Ⅰ与卡环在同一水平面，磨块Ⅰ左侧边缘设有环形磨块，右架左侧上端设有支板Ⅱ，支板Ⅱ顶部设有水箱和水泵，水箱在水泵右方，水泵上设有管Ⅰ和管Ⅱ，管Ⅰ另一端通向水箱内，管Ⅱ另一端设有喷头。

优选地，还包括有橡胶垫，卡环上设有橡胶垫。

工作原理：将需要处理的铜管放在放置板上，控制电动推杆伸长，两电动推杆推动两卡环相互靠拢，使得卡环夹紧铜管。控制电动机转动，电动机带动直齿轮Ⅱ转动，从而带动直齿轮Ⅲ转动，直齿轮Ⅲ带动转轴Ⅰ转动，进而使得斜齿轮Ⅰ带动斜齿轮Ⅱ转动，斜齿轮Ⅱ带动转轴Ⅱ转动，使得磨块Ⅰ转动，环 形磨块随着磨块Ⅰ转动，控制电机Ⅰ逆时针转动，电机Ⅰ带动直齿轮Ⅰ逆时针转动，直齿轮Ⅰ在齿条上向左滚动，使得电机Ⅰ及其上装置向左移动，当移动到合适距离时，控制电机Ⅰ停止转动，控制旋转电机转动，旋转电机带动支板Ⅰ转动，铜管随着支板Ⅰ转动，当铜管转动到90°时，控制旋转电机停止转动，控制电机Ⅰ顺时针缓慢转动，电机Ⅰ带动直齿轮Ⅰ顺时针转动，在直齿轮Ⅰ的作用下，使得电机Ⅰ及其上装置向右移动，铜管向右移动，铜管的右端将缓慢移动进环形磨块内，环形磨块将对铜管的右端外圆进行毛刺清理，铜管继续向右移动，当铜管接触到磨块Ⅰ时，磨块Ⅰ将对铜管的右侧端面进行毛刺清理，一定时间后，控制电机Ⅰ逆时针转动，电机Ⅰ带动直齿轮Ⅰ逆时针转动，在直齿轮Ⅰ的作用下，使得电机Ⅰ及其上装置向左移动，当铜管脱离环形磨块后，控制电机Ⅰ停止转动，控制旋转电机转动，旋转电机带动支板Ⅰ转动，铜管随着支板Ⅰ转动，当铜管转动到180°时，控制旋转电机停止转动，再次控制电机Ⅰ顺时针缓慢转动，电机Ⅰ带动直齿轮Ⅰ顺时针转动，在直齿轮Ⅰ的作用下，使得电机Ⅰ及其上装置向右移动，铜管向右移动，使得环形磨块和磨块Ⅰ对铜管另一端进行毛刺清理，在对铜管毛刺进行清理的同时，可控制水泵工作，水泵将水由喷头喷向环形磨块方向，以达到更好的处理效果，清理完毕后，控制水泵停止工作，控制电机Ⅰ逆时针转动，电机Ⅰ带动直齿轮Ⅰ逆时针转动，在直齿轮Ⅰ的作用下，使得电机Ⅰ及其上装置向左移动，当铜管脱离环形磨块后，控制电机Ⅰ停止转动，控制电动机停止工作，控制旋转电机转动，旋转电机带动支板Ⅰ转动，铜管随着支板Ⅰ转动，当铜管转动到90°时，控制旋转电机停止转动，控制电动推杆收缩，两电动推杆拉动两卡环相互分离，松开铜管，将铜管取下。

因为还包括有橡胶垫，卡环上设有橡胶垫，使得卡环能够更好的夹紧铜管， 防止铜管移动和脱落，降低工作质量。

(3)有益效果

本实用新型达到了操作简单、清理效果好、清理速度快的效果。

附图说明

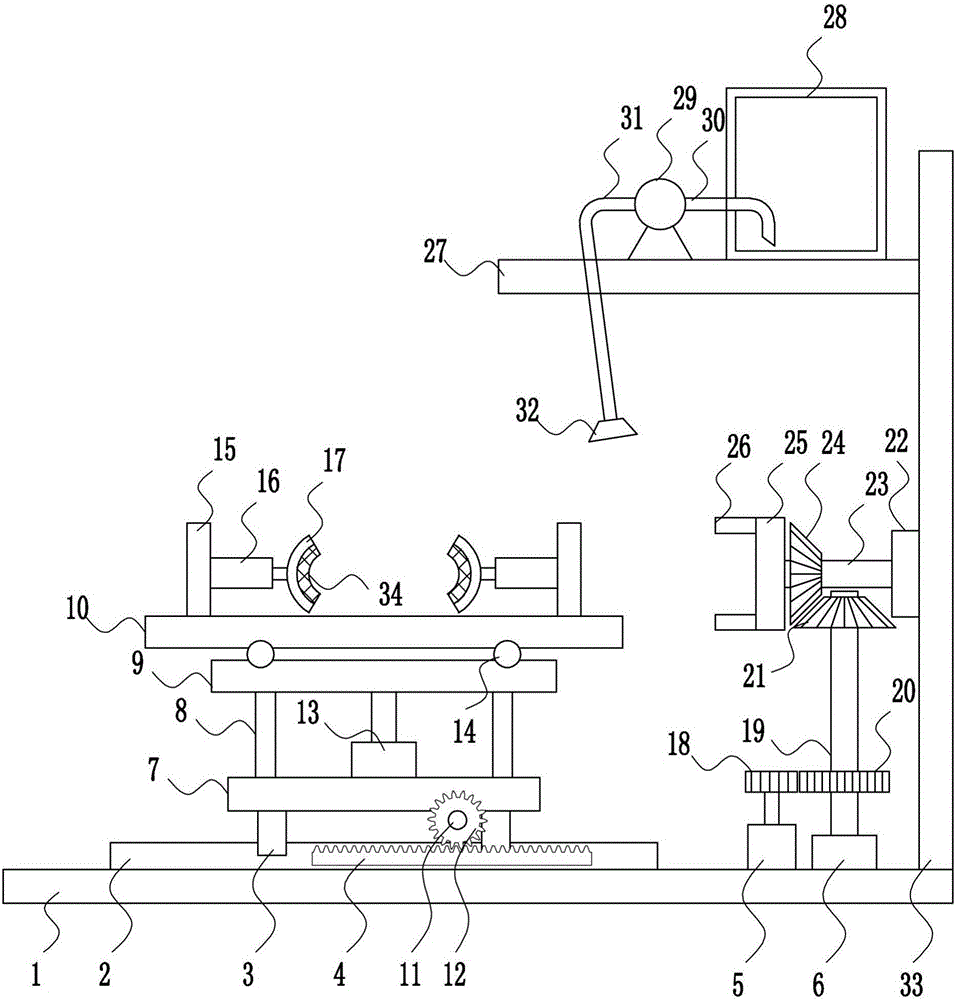

图1为本实用新型的第一种主视结构示意图。

图2为本实用新型的第二种主视结构示意图。

附图中的标记为：1-底板，2-滑轨，3-滑块，4-齿条，5-电动机，6-轴承座Ⅰ，7-固定板，8-支杆，9-支板Ⅰ，10-放置板，11-电机Ⅰ，12-直齿轮Ⅰ，13-旋转电机，14-滚珠，15-挡板，16-电动推杆，17-卡环，18-直齿轮Ⅱ，19-转轴Ⅰ，20-直齿轮Ⅲ，21-斜齿轮Ⅰ，22-轴承座Ⅱ，23-转轴Ⅱ，24-斜齿轮Ⅱ，25-磨块Ⅰ，26-环形磨块，27-支板Ⅱ，28-水箱，29-水泵，30-管Ⅰ，31-管Ⅱ，32-喷头，33-右架，34-橡胶垫。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种铜管用毛刺快速清理装置，如图1-2所示，包括有底板1、滑轨2、滑块3、齿条4、电动机5、轴承座Ⅰ6、固定板7、支杆8、支板Ⅰ9、放置板10、电机Ⅰ11、直齿轮Ⅰ12、旋转电机13、滚珠14、挡板15、电动推杆16、卡环17、直齿轮Ⅱ18、转轴Ⅰ19、直齿轮Ⅲ20、斜齿轮Ⅰ21、轴承座Ⅱ22、转轴Ⅱ23、斜齿轮Ⅱ24、磨块Ⅰ25、环形磨块26、支板Ⅱ27、水箱28、水泵29、管Ⅰ30、管Ⅱ31、喷头32和右架33，底板1顶部从左到右依次设有滑轨2、电动机5、轴承座Ⅰ6和右架33，滑轨2前侧面设有齿条4，滑轨2上滑动式连接有滑块3，两滑块3上端设有支板Ⅰ9，支板Ⅰ9底部设有电机Ⅰ11，电机Ⅰ11前侧 面设有直齿轮Ⅰ12，直齿轮Ⅰ12与齿条4啮合，支板Ⅰ9顶部中间设有旋转电机13，支板Ⅰ9顶部左右对称设有支杆8，两支杆8上端设有支板Ⅰ9，支板Ⅰ9上端设有放置板10，支板Ⅰ9和放置板10之间设有滚珠14，放置板10顶部左右对称设有挡板15，挡板15上设有电动推杆16，电动推杆16上设有卡环17，电动机5上端设有直齿轮Ⅱ18，轴承座Ⅰ6上端设有转轴Ⅰ19，转轴Ⅰ19下端套有直齿轮Ⅲ20，直齿轮Ⅲ20与直齿轮Ⅱ18啮合，转轴Ⅰ19上端套有斜齿轮Ⅰ21，右架33左侧中部设有轴承座Ⅱ22，轴承座Ⅱ22左侧设有转轴Ⅱ23，转轴Ⅱ23左端设有斜齿轮Ⅱ24，斜齿轮Ⅱ24与斜齿轮Ⅰ21啮合，转轴Ⅱ23左侧设有磨块Ⅰ25，磨块Ⅰ25与卡环17在同一水平面，磨块Ⅰ25左侧边缘设有环形磨块26，右架33左侧上端设有支板Ⅱ27，支板Ⅱ27顶部设有水箱28和水泵29，水箱28在水泵29右方，水泵29上设有管Ⅰ30和管Ⅱ31，管Ⅰ30另一端通向水箱28内，管Ⅱ31另一端设有喷头32。

还包括有橡胶垫34，卡环17上设有橡胶垫34。

工作原理：将需要处理的铜管放在放置板10上，控制电动推杆16伸长，两电动推杆16推动两卡环17相互靠拢，使得卡环17夹紧铜管。控制电动机5转动，电动机5带动直齿轮Ⅱ18转动，从而带动直齿轮Ⅲ20转动，直齿轮Ⅲ20带动转轴Ⅰ19转动，进而使得斜齿轮Ⅰ21带动斜齿轮Ⅱ24转动，斜齿轮Ⅱ24带动转轴Ⅱ23转动，使得磨块Ⅰ25转动，环形磨块26随着磨块Ⅰ25转动，控制电机Ⅰ11逆时针转动，电机Ⅰ11带动直齿轮Ⅰ12逆时针转动，直齿轮Ⅰ12在齿条4上向左滚动，使得电机Ⅰ11及其上装置向左移动，当移动到合适距离时，控制电机Ⅰ11停止转动，控制旋转电机13转动，旋转电机13带动支板Ⅰ9转动，铜管随着支板Ⅰ9转动，当铜管转动到90°时，控制旋转电机13停止转动，控制电机Ⅰ11顺时针缓慢转动，电机Ⅰ11带动直齿轮Ⅰ12顺时针转动，在 直齿轮Ⅰ12的作用下，使得电机Ⅰ11及其上装置向右移动，铜管向右移动，铜管的右端将缓慢移动进环形磨块26内，环形磨块26将对铜管的右端外圆进行毛刺清理，铜管继续向右移动，当铜管接触到磨块Ⅰ25时，磨块Ⅰ25将对铜管的右侧端面进行毛刺清理，一定时间后，控制电机Ⅰ11逆时针转动，电机Ⅰ11带动直齿轮Ⅰ12逆时针转动，在直齿轮Ⅰ12的作用下，使得电机Ⅰ11及其上装置向左移动，当铜管脱离环形磨块26后，控制电机Ⅰ11停止转动，控制旋转电机13转动，旋转电机13带动支板Ⅰ9转动，铜管随着支板Ⅰ9转动，当铜管转动到180°时，控制旋转电机13停止转动，再次控制电机Ⅰ11顺时针缓慢转动，电机Ⅰ11带动直齿轮Ⅰ12顺时针转动，在直齿轮Ⅰ12的作用下，使得电机Ⅰ11及其上装置向右移动，铜管向右移动，使得环形磨块26和磨块Ⅰ25对铜管另一端进行毛刺清理，在对铜管毛刺进行清理的同时，可控制水泵29工作，水泵29将水由喷头32喷向环形磨块26方向，以达到更好的处理效果，清理完毕后，控制水泵29停止工作，控制电机Ⅰ11逆时针转动，电机Ⅰ11带动直齿轮Ⅰ12逆时针转动，在直齿轮Ⅰ12的作用下，使得电机Ⅰ11及其上装置向左移动，当铜管脱离环形磨块26后，控制电机Ⅰ11停止转动，控制电动机5停止工作，控制旋转电机13转动，旋转电机13带动支板Ⅰ9转动，铜管随着支板Ⅰ9转动，当铜管转动到90°时，控制旋转电机13停止转动，控制电动推杆16收缩，两电动推杆16拉动两卡环17相互分离，松开铜管，将铜管取下。

因为还包括有橡胶垫34，卡环17上设有橡胶垫34，使得卡环17能够更好的夹紧铜管，防止铜管移动和脱落，降低工作质量。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出 若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
