一种嵌入式可扩展电路板的制作方法

本实用新型涉及电路板结构，尤其是涉及一种嵌入式可扩展电路板。

背景技术：

嵌入式电路板由于需求各异，功能多样，CPU种类多，虽然能够满足各种各样的现实需求，但也一直存在着难以系列化，标准化的问题，导致文档资料、软件难以统一，推广困难，应用不便。为了将嵌入式电路板系列化，首先要形成一些一致的标准，例如机械尺寸、接口规范、电平规范等，同时要满足嵌入式电路板功能多样的、扩展方便的需求。

技术实现要素：

本实用新型的目的在于提供一种嵌入式可扩展电路板，其有利于产品的标准化，便于快速形成系列产品，并降低产品系列化的成本。

为解决上述技术问题，本实用新型的实施方式提供了一种嵌入式可扩展电路板，其包括电路板，该电路板具有相对布置的第一边缘、第二边缘以及与第一边缘、第二边缘相邻且相对布置的第三边缘、第四边缘，其还包括：沿着电路板第一边缘布置的第一接口组，其包括：电源DC-JACK接口、USB接口、LED指示灯接口、第一网络接口和第二网络接口；设置于电路板的第二接口组，其包括液晶屏LVDS接口、RS232接口、CAN总线接口、调试接口，所述RS232接口、CAN总线接口、调试接口沿着电路板第二边缘布置，所述液晶屏LVDS接口布置在第三边缘靠近第二边缘处；设于电路板且用于与扩展接口板相连的扩展接口；设置于电路板的四个安装孔。

进一步，所述安装孔圆心水平间距为92mm，公差小于±1mm。

进一步，所述扩展接口引脚数量为40，双排对齐排列，引脚间距为2.54mm，公差小于±1mm；

所述扩展接口沿着所述电路板的第四边缘摆放；

所述扩展接口中心距离两侧安装孔的水平距离分别为52mm和40mm，公差±1mm。

进一步，所述扩展接口插件为下列插件或者组合形式或者带有下列插件的转接板：直针排针、弯针排针、直针简易牛角、弯针简易牛角、直针排母、弯针排母、加长直针排母、加长弯针排母、排线。

进一步，所述扩展接口板与电路板的安装方式包括：

所述扩展接口板安装于电路板下方；或者，

所述扩展接口板安装于电路板上方；或者，

所述扩展接口板与电路板水平安装；或者，

所述扩展接口板安装于电路板的侧面。

与现有技术相比，本实用新型具有如下有益效果：通过将各类接口合理布局，严格定义关键机械尺寸和典型特征，兼顾了嵌入式电路板的通用性和可扩展性，扩展接口板具有多种安装方式，非常适合用户自定义扩展接口板，做二次开发，因而本专利有利于产品的标准化，便于快速形成系列产品，并降低产品系列化的成本，具有较大的工程实用价值。

附图说明

图1为一种嵌入式可扩展电路板的结构示意图；

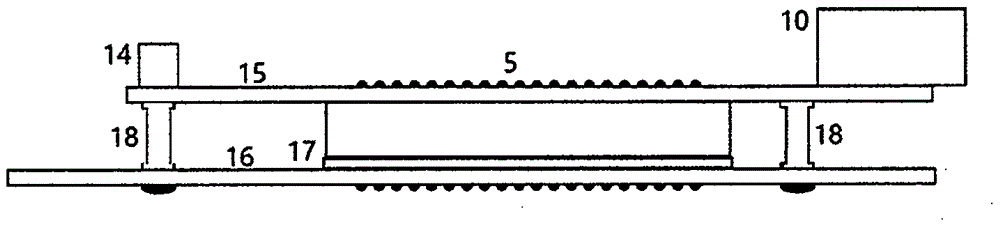

图2为一种嵌入式可扩展电路板与扩展接口板的安装示意图，其中，扩展接口板安装于电路板下方；

图3为图2的右视图；

图4为一种嵌入式可扩展电路板与扩展接口板的安装示意图，其中，扩展接口板与电路板水平安装；

图5为一种嵌入式可扩展电路板与扩展接口板的安装示意图，其中，扩展接口板安装于电路板的侧面，而扩展接口板具有朝向电路板上方和下方的延伸部分；

图6为第四实施方式中一种嵌入式可扩展电路板与扩展接口板的安装示意图，其中，扩展接口板安装于电路板的侧面，而扩展接口板朝向电路板上方延伸。

附图标记说明：1～4、安装孔；5、扩展接口；6、电源DC-JACK接口；7、USB接口；8、LED指示灯接口；9、第一网络接口；10、第二网络接口10；11、液晶屏LVDS接口；12、RS232接口；13、CAN总线接口；14、调试接口；15、电路板；16、扩展接口板；17、接口；18、螺柱。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施例，进一步阐述本实用新型。

本实用新型的实施方式公开了一种嵌入式可扩展电路板，其包括电路板15，该电路板具有相对布置的第一边缘、第二边缘以及与第一边缘、第二边缘相邻且相对布置的第三边缘、第四边缘，参见图1，此处将第一边缘对应于电路板的右端R，第二边缘对应于电路板的左端L，第三边缘对应于电路板的上端T，第四边缘对应于电路板的下端B，而位于该电路板设置有第一接口组、第二接口组、扩展接口、安装孔。

参见图1所示，沿着电路板第一边缘布置的第一接口组，其包括：电源DC-JACK接口6、USB接口7、LED指示灯接口8、第一网络接口9和第二网络接口10。第一接口组使用专用接插件。

参见图1所示，设置于电路板的第二接口组，其包括液晶屏LVDS接口11、RS232接口12、CAN总线接口13、调试接口14，所述RS232接口12、CAN总线接口13、调试接口14沿着电路板第二边缘布置，所述液晶屏LVDS接口11布置在第三边缘靠近第二边缘处。此处的第二接口组使用非专用插接件，方便排线引出。

参见图1所示，设于电路板且用于与扩展接口板16相连的扩展接口5，其引脚数量为40，双排对齐排列，引脚间距为2.54mm，公差小于±1mm，本实施例中，扩展接口沿着所述电路板的第四边缘摆放。所述扩展接口中心距离两侧安装孔的水平距离分别为52mm和40mm，公差±1mm。

另外，扩展接口的插件为下列插件或者组合形式或者带有下列插件的转接板：直针排针、弯针排针、直针简易牛角、弯针简易牛角、直针排母、弯针排母、加长直针排母、加长弯针排母、排线。

参见图1所示，设置于电路板的四个安装孔1，2，3，4的通孔直径为3.1mm、公差±0.1mm，外径6.0mm，公差±0.1mm的金属化孔，并与电路板15上的地线连接，并且，安装孔圆心水平间距为92mm，公差小于±1mm，这里的水平间距指代的是安装孔2(安装孔1)和安装3(安装孔4)之间的间距，由于安装孔1(安装孔4)和安装孔2(安装孔3)的距离与本专利的扩展特性无关系，故而在此不加以限定。

所述扩展接口板16与电路板15的安装方式包括但不仅限于如下形式：

例如：参见图2、图3所示，上述图纸中略去了扩展接口板上的插接件，所述扩展接口板安装于电路板下方，电路板15上的扩展接口5与扩展接口板16上的接口17连接，电路板15上的安装孔1，2，3，4通过螺柱18与扩展接口板16上的安装孔连接，当然，扩展接口板也可以安装于电路板上方，在此不加以图示；

参见图4所示，扩展接口板与电路板水平安装，电路板15上的扩展接口5与扩展接口板16上的接口17连接，此图中略去了扩展接口板上的接插件。

参见图5所示，扩展接口板安装于电路板的侧面，该图中，电路板15上的扩展接口5与扩展接口板16上的接口17连接。

参见图6所示，此图中，扩展接口板同样安装于电路板的侧面，与图5不同之处在于，扩展接口板整体位于电路板上方，当然，扩展接口板整体位于电路板下方进行安装同样可以。在图6中网络接口10隐去了一部分结构，扩展接口板上的插接件略去。

电路板15上的扩展接口5与扩展接口板16上的接口17亦可以通过排线或者转接板连接。

本实施例中，扩展接口5的部分引脚定义参见表1所示。

表1

本领域的普通技术人员可以理解，上述各实施方式是实现本实用新型的具体实施例，而在实际应用中，可以在形式上和细节上对其作各种改变，而不偏离本实用新型的精神和范围。
