一种灭火器喷枪的安全装置的制作方法

本实用新型涉及一种灭火器喷枪的安全装置。

背景技术：

安全销是灭火器上的重要组成部分，在灭火器中，安全销插接在喷头的压把和提把上，用来锁定压把的位置，起到防止灭火器发生误操作的作用，在现有的灭火器中通常采用杆式安全销，安全销的一侧设有拉环，另一侧设有铅封孔，在使用时拔出安全销，即可解锁压把，挤压压把喷出灭火剂，但是，在灭火器使用的过程中，安全销经常会发生丢失的情况，会给灭火器的存放带来极大的不便。现需要一种不容易丢失的安全装置，来保证灭火器使用的安全性。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种灭火器喷枪的安全装置。

为实现上述目的，本实用新型提供了如下技术方案：

一种灭火器喷枪的安全装置，包括压把、提把和安全销，所述压把的前端铰接在提把上，所述压把的前端套装在提把的前端，所述压把绕铰接点在提把上转动，所述提把上还设有安全孔，所述安全销呈方环状，所述安全销包括铰接柱、定位柱和支撑柱，所述铰接柱安装在安全孔内，所述定位柱可绕铰接柱转动，所述提把上设有锁定槽，所述定位柱置于锁定槽内时，可限定压把与提把的位置，所述压把上设有限位槽，所述定位柱置于限位槽内时，可把定位柱限定在压把上，所述锁定槽和限位槽与安全孔的距离均与支撑柱的长度相等。

通过上述技术方案，本实用新型中采用方环形的安全销代替杆形安全销，可以有效地防止安全销丢失，使灭火器的使用更安全，当定位柱放置在锁定槽时，压把和提把分别对安全销的铰接柱和定位柱施加压力，压力冲抵给支撑柱，支撑柱能够起到支撑的作用防止压把和提把之间发生位置变化，安全销取出锁定槽，锁定效果消失，把安全销放置在限位槽内，可以防止在使用过程中安全销自由转动，掉到锁定槽内，意外造成锁定，影响使用，造成麻烦。

优选的，所述限位槽在压把上自上到下向右倾斜。

通过上述技术方案，限位槽倾斜，与放置在限位槽内自身重力方向形成夹角，起到限位作用，可以有效地防止安全销脱落。

优选的，所述安全销内设有固定板，所述固定板上设有凸台一，所述提把上设有凸台二，所述凸台一与凸台二之间连接有弹簧。

通过上述技术方案，固定板起到增大安装面积的作用，在安全销和提把之间设置弹簧，可以帮助安全销复位。

优选的，所述提把的底端设有限位片，所述限位片安装在压把左侧下沿的下方，与压把的下沿间有间隙。

通过上述技术方案，限位片设置在压把左侧下沿的下方，且存在间隙，可以限定压把，防止压把向上转动。

附图说明

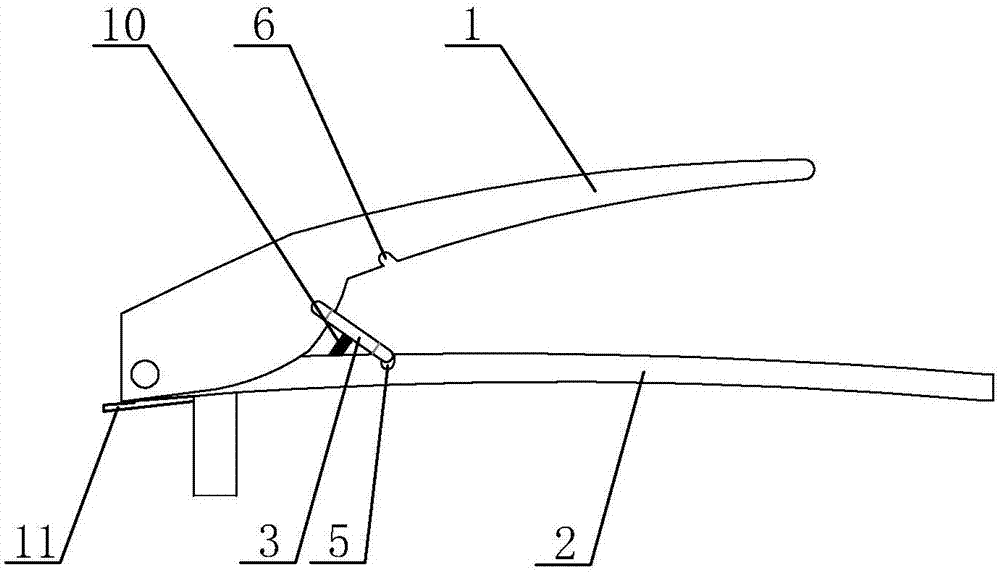

图1为本实用新型一种灭火器喷枪的安全装置的结构示意图；

图2为本实用新型一种灭火器喷枪的安全装置的正视图;

图3为本实用新型中安全销的结构示意图。

附图标记：1、压把；2、提把；3、安全销；31、铰接柱；32、定位柱；33、支撑柱；4、安全孔；5、锁定槽；6、限位槽；7、固定板；8、凸台一；9、凸台二；10、弹簧。

具体实施方式

通过图1至图3对本实用新型一种灭火器喷枪的安全装置作进一步的说明。

一种灭火器喷枪的安全装置，包括压把1、提把2和安全销3，所述压把1的前端铰接在提把2上，所述压把3的前端套装在提把2的前端，所述压把1绕铰接点在提把2上转动，所述提把2上还设有安全孔4，所述安全销3呈方环状，所述安全销3的截面呈圆形，所述安全销3包括铰接柱31、定位柱32和支撑柱33，所述铰接柱31安装在安全孔4内，所述定位柱32可绕铰接柱31转动，所述提把2上设有锁定槽5，所述锁定槽5的深度大于限位柱32的直径，所述定位柱32置于锁定槽5内时，可限定压把1与提把2的位置，所述压把1上设有限位槽6，所述定位柱置于限位槽6内时，可把定位柱32限定在压把1上，所述锁定槽5和限位槽6与安全孔4的距离均与支撑柱33的长度相等。

进一步的，所述限位槽6在压把1上自上到下向右倾斜。

进一步的，所述安全销3内设有固定板7，所述固定板7连接在铰接柱31和限位柱32上，所述固定板7的宽度小于所述提把2的宽度，述固定板7上设有凸台一8，所述凸台一8设置在固定板的中部，所述提把上设有凸台二9，所述凸台一8与凸台二9之间连接有弹簧10。

进一步的，所述提把2的底端设有限位片11，所述限位片11安装在压把1左侧下沿的下方，与压把1的下沿间有间隙。

以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
