一种卸料方便运料车的制作方法

文档序号:12173290阅读:250来源:国知局
一种卸料方便运料车的制作方法与工艺

本实用新型涉及建筑运输设备领域,特别是一种卸料方便运料车。



背景技术:

手推斗车是一种用于运输土、砂石等物料的运输工具,尤其在施工场地短距离运输上能发挥其巨大的优势,在建筑、矿山、冶金等行业中应用广泛。现有的手推斗车由于其设计构造原因,运输的物料在到达目的地倾倒的时候,总是不容易将运输的物料倾倒干净,此时往往还需要另外一个作业人员使用铲、锹等工具才能将剩余的物料倾倒干净,这大大增加了工作人员的劳动强度,降低了工作人员的作业效率。



技术实现要素:

针对现有技术存在的不足,本实用新型提供一种卸料方便运料车,具有结构简单,连接灵活,卸料方便,卸料干净、效率高,实用性强的优点。

为了达到上述目的,本实用新型通过以下技术方案来实现:一种卸料方便运料车,包括车斗和车轮,所述车轮设于所述车斗的两侧,其特征在于:所述车斗的下方设有L型支撑平台,所述L型支撑平台上设有固定基座,所述固定基座之间设有固定轴,所述车斗的底面上设有连接凸起,所述连接凸起连接所述固定轴,所述L型支撑平台的一侧设有手推杆,所述车斗与所述L型支撑平台之间设有卡销机构,所述卡销机构包括钩套、基座和钩型连接件,所述基座连接所述钩型连接件,所述钩套上设有槽口,所述槽口与所述钩型连接件相对应,所述钩套设于所述车斗的一侧,所述基座设于所述L型支撑平台上,所述L型支撑平台设有缓冲机构,所述缓冲机构位于所述车斗的下方。

本实用新型进一步设置为:所述缓冲机构包括上支撑板、弹簧和下固定板,所述弹簧连接所述上支撑板与所述下固定板,所述下固定板设于所述L型支撑平台上。当卸料完毕后,将车斗翻转恢复,车斗会对L型支撑平台产生一个撞击作用,缓冲机构能够缓冲这个撞击作用,通过弹簧的形变分散这个作用力,起到保护L型支撑平台的作用,延长L型支撑平台的使用寿命。

本实用新型进一步设置为:所述车斗的一侧分别活动连接有挡板和矩形卡块,所述矩形卡块限位所述挡板。在卸料过程中,将车斗倾倒,卸下物料,部分物料剩余,转动矩形卡块,挡板失去阻挡作用,向外打开,剩余的物料顺着挡板的表面流出车斗,卸料干净,效率高。

本实用新型进一步设置为:所述车斗呈梯形台状。梯形台状的设计使得车斗存在斜面,利于物料的倒卸,省力方便。

本实用新型具有有益效果为:

所述车斗与所述L型支撑平台之间设有卡销机构,通过钩型连接件勾住槽口,实现车斗与L型支撑平台的稳定连接,防止填装物料由于重量过大车斗发生翻转,运至指定地点后,扳开钩型连接件,车斗失去牵制力,轻轻一推车斗,就能翻转卸料,会有部分物料剩余,转动矩形卡块,挡板失去阻挡作用,向外打开,剩余的物料顺着挡板的表面流出车斗,卸料干净,效率高;当卸料完毕后,将车斗翻转恢复,车斗会对L型支撑平台产生一个撞击作用,缓冲机构能够缓冲这个撞击作用,起到保护L型支撑平台的作用,延长L型支撑平台的使用寿命。

附图说明

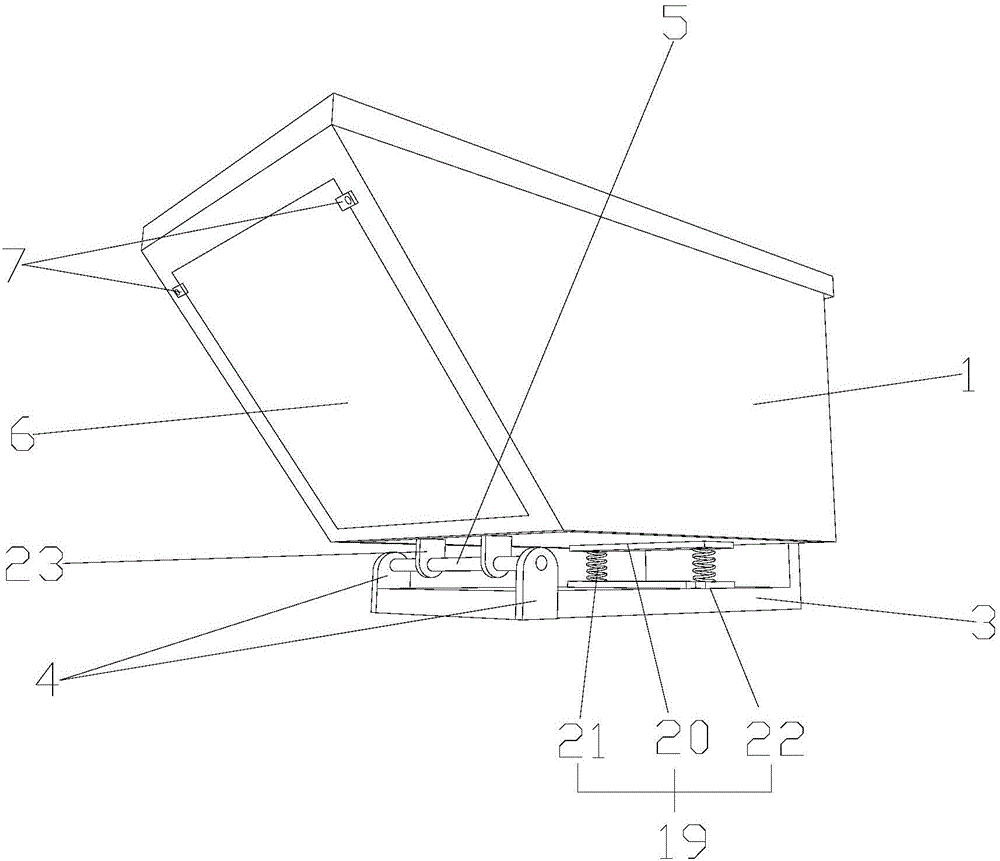

图1为本实用新型的结构示意图;

图2为本实用新型中车斗和L型支撑平台的结构示意图

图3为本实用新型中L型支撑平台和缓冲机构的结构示意图;

图4为本实用新型中卡销机构的结构示意图。

附图标记:1、车斗;2、车轮;3、L型支撑平台;4、固定基座;5、固定轴;6、挡板;7、矩形卡块;8、手推杆;14、卡销机构;15、钩套;16、基座;17、钩型连接件;18、槽口;19、缓冲机构;20、上支撑板;21、弹簧;22、下固定板;23、连接凸起。

具体实施方式

结合附图,对本实用新型较佳实施例做进一步详细说明。

如图1-4所述的一种卸料方便运料车,包括车斗1和车轮2,所述车斗1呈梯形台状,梯形台状的设计使得车斗1存在斜面,利于物料的倒卸,省力方便。所述车轮2设于所述车斗1的两侧,方便移动运料。所述车斗1的下方设有L型支撑平台3,所述L型支撑平台3上设有固定基座4,所述固定基座4之间设有固定轴5,所述车斗1的底面上设有连接凸起23,所述连接凸起23连接所述固定轴5,实现车斗1的灵活翻转。所述车斗1的一侧分别活动连接有挡板6和矩形卡块7,所述矩形卡块7限位所述挡板6,在卸料过程中,将车斗1倾倒,卸下物料,部分物料剩余,转动矩形卡块7,挡板6失去阻挡作用,向外打开,剩余的物料顺着挡板6的表面流出车斗1,卸料干净,效率高。

所述L型支撑平台3的一侧设有手推杆8,所述车斗1与所述L型支撑平台3之间设有卡销机构14,所述卡销机构14包括钩套15、基座16和钩型连接件17,所述基座16连接所述钩型连接件17,所述钩套15上设有槽口18,所述槽口18与所述钩型连接件17相对应,所述钩套15设于所述车斗1的一侧,所述基座16设于所述L型支撑平台3上,通过钩型连接件17勾住槽口18,实现车斗1与L型支撑平台3的稳定连接,防止填装物料由于重量过大车斗1发生翻转。所述L型支撑平台3设有缓冲机构19,所述缓冲机构19位于所述车斗1的下方,所述缓冲机构19包括上支撑板20、弹簧21和下固定板22,所述弹簧21连接所述上支撑板20与所述下固定板22,所述下固定板22设于所述L型支撑平台3上,当卸料完毕后,将车斗1翻转恢复,车斗1会对L型支撑平台3产生一个撞击作用,缓冲机构19能够缓冲这个撞击作用,通过弹簧21的形变分散这个作用力,起到保护L型支撑平台3的作用,延长L型支撑平台3的使用寿命。

所述车斗1与所述L型支撑平台3之间设有卡销机构14,通过钩型连接件17勾住槽口18,实现车斗1与L型支撑平台3的稳定连接,防止填装物料由于重量过大车斗1发生翻转,运至指定地点后,扳开钩型连接件17,车斗1失去牵制力,轻轻一推车斗1,就能翻转卸料,会有部分物料剩余,转动矩形卡块7,挡板6失去阻挡作用,向外打开,剩余的物料顺着挡板6的表面流出车斗1,卸料干净,效率高;当卸料完毕后,将车斗1翻转恢复,车斗1会对L型支撑平台3产生一个撞击作用,缓冲机构19能够缓冲这个撞击作用,起到保护L型支撑平台3的作用,延长L型支撑平台3的使用寿命。

上述实施例仅用于解释说明本实用新型的发明构思,而非对本实用新型权利保护的限定,凡利用此构思对本实用新型进行非实质性的改动,均应落入本实用新型的保护范围。
