一种具有红外线保护装置的拌面机的制作方法

本实用新型涉及具有红外线保护装置的拌面机领域，尤其涉及一种具有红外线保护装置的拌面机。

背景技术：

拌面机，卧式不锈钢拌面机是各类面条机,冷面机,也可以适用于各种其他面食和面及其他粉状物体或者散胶体搅拌的配套设备,也可以拌合其他物料之用！其作用是将面粉和配置的水搅拌成絮状面坯。效率高、搅拌均匀、提高切面设备的生产效率、提高面条质量，也可用于食品、制药行业粉状原料与少量液体原料搅拌。如：糕点馅或者拌干粉等。

现有技术申请号：CN201510765060.7的一种电动拌面机，本发明提供了一种电动拌面机，包括底座、变速箱、搅拌桶、电机，所述的底座上设置有变速箱，变速箱上方设置有搅拌桶，搅拌桶的内部设置有搅拌桨，搅拌桶下方设置有出料口，搅拌桶的一侧设置有固定架，固定架内部设置有电机。本发明所述的电动拌面机节省人力，结构简单，成本低廉，使用寿命长。但是这种压面机因设计缺陷、没有设计防护装置，在加料或者疏忽的时候，容易被搅拌翅伤到手。

技术实现要素：

针对上述问题，本实用新型提供了一种具有红外线保护装置的拌面机，其结构包括底座板、电机、红外线保护装置、料筒、出料口、底座和控制系统，所述底座板和底座连接，所述电机和底座连接，所述红外线保护装置与料筒连接，所述料筒与出料口固定连接，所述控制系统设在底座板上， 所述红外线保护装置包括接收器、发射器和控制器，所述控制器通过导线与接收器、发射器连接，料筒包括搅拌桶、搅拌翅和转轴，所述搅拌桶和搅拌翅连接，所述转轴与搅拌翅连接，所述出料口是由斜漏斗、横杆、活动把手、固定杆、铁皮和合页组成，所述斜漏斗固定在搅拌桶上，所述活动把手与斜漏斗连接，所述活动把手通过横杆与固定杆连接，所述固定杆与铁皮固定连接，所述合页与搅拌桶、铁皮连接。

进一步的，所述红外线保护装置设在料筒上方。

进一步的，所述电机为三相异步电机。

进一步的，所述的所述控制器安装在控制系统内。

进一步的，所述底座上设有提套。

由上述对本实用新型结构的描述可知，和现有技术相比，本实用新型具有如下优点：

本实用新型提供了一种具有红外线保护装置的拌面机，通过设有红外线保护装置改装拌面机，这种拌面机在工作时，通过红外线保护装置检测到障碍物能及时通过断开电源，从而有效的减少事故的发生。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型一种具有红外线保护装置的拌面机的整体结构示意图；

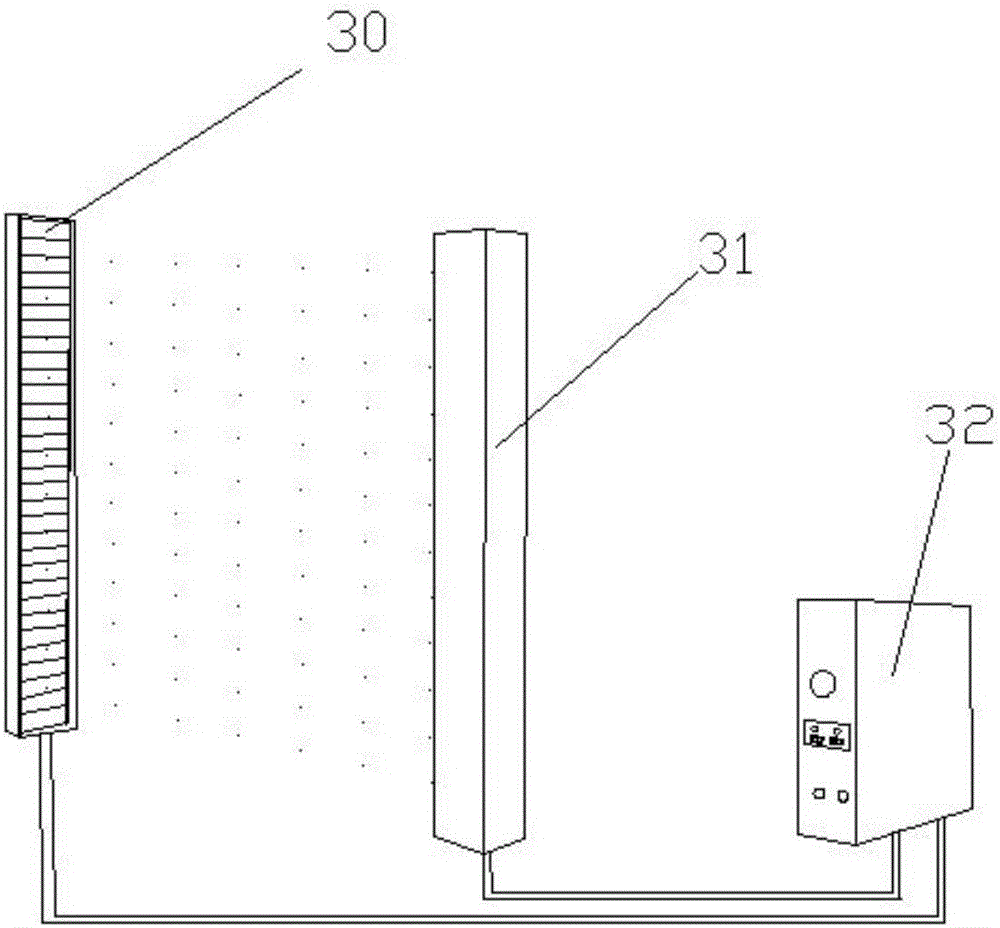

图2为本实用新型红外线保护装置结构示意图；

图3为本实用新型料筒的结构示意图；

图4为本实用新型出料口结构示意图；

图5为本实用新型电机的结构示意图；

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型，

实施例

参考图1—图5，一种具有红外线保护装置的拌面机，其结构包括底座板1、电机2、红外线保护装置3、料筒4、出料口5、底座6和控制系统8，所述底座板1和底座6连接，所述电机2和底座6连接，所述红外线保护装置3与料筒4连接，所述料筒4与出料口5固定连接，所述控制系统8设在底座板1上，所述红外线保护装置3包括接收器30、发射器31和控制器33，所述控制器33通过导线与接收器30、发射器31连接，料筒4包括搅拌桶40、搅拌翅41和转轴42，所述搅拌桶40和搅拌翅41连接，所述转轴42与搅拌翅41连接，所述出料口是由斜漏斗50、横杆51、活动把手52、固定杆53、铁皮54和合页55组成，所述斜漏斗50固定在搅拌桶40上，所述活动把手52与斜漏斗50连接，所述活动把手52通过横杆51与固定杆53连接，所述固定杆53与铁皮54固定连接，所述合页55与搅拌桶40、铁皮54连接。所述红外线保护装置3设在料筒4上方。所述电机2为三相异步电机。所述的所述控制器33安装在控制系统8内。所述底座6上设有提套。

本实用新型提供了一种具有红外线保护装置的拌面机，通过设有红外线保护装置改装拌面机，这种拌面机在工作时，通过红外线保护装置检测到障碍物能及时通过断开电源，从而有效的减少事故的发生。

首先将面粉和水按比例放进料筒4内，通过控制系统8打开电源，经过搅拌翅41的旋转进行搅拌，搅拌完成后，通过活动把手52打开铁皮54封口，在离心力的作用下将面絮送出出料口5。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
