一种碎石球囊的制作方法

本实用新型涉及医疗器械领域，具体地说是一种碎石球囊。

背景技术：

取石球囊是进行胆道取石等ERCP(内镜下逆行胰胆管造影术)手术的常用医疗器械，现有技术中的取石球囊通常包括球囊和导管，如图1所示，手术时导管通过预先置入胆道内的导丝引导，使球囊由oddi扩约肌进入胆总管，然后人体外的充气机构通过所述导管给球囊充气，使球囊充盈膨胀，然后再拖动充盈后的球囊退出将胆总管内的结石带出，但当胆总管内的结石体积较大时，如图2所示，大结石会将胆总管几乎完全堵住，使球囊无法通过，从而无法完成胆总管取石。

技术实现要素：

本实用新型的目的在于提供一种碎石球囊，在球囊前端设有碎石电极，能够将大结石电击击碎变成若干个小结石，从而保证取石通道畅通。

本实用新型的目的是通过以下技术方案来实现的：

一种碎石球囊，包括球囊、导管和碎石电极，所述球囊和碎石电极均设置于导管的前端，且所述碎石电极设置于所述球囊前侧，所述碎石电极与人体外的发电装置相连的电线设置于所述导管中。

所述碎石电极的突出长度小于所述球囊胀起后的半径。

本实用新型的优点与积极效果为：

1、本实用新型能够将大结石电击击碎变成若干个小结石，有效保证取石通道畅通。

2、本实用新型可以一次性彻底清除所有结石。

附图说明

图1为现有技术中的取石球囊示意图，

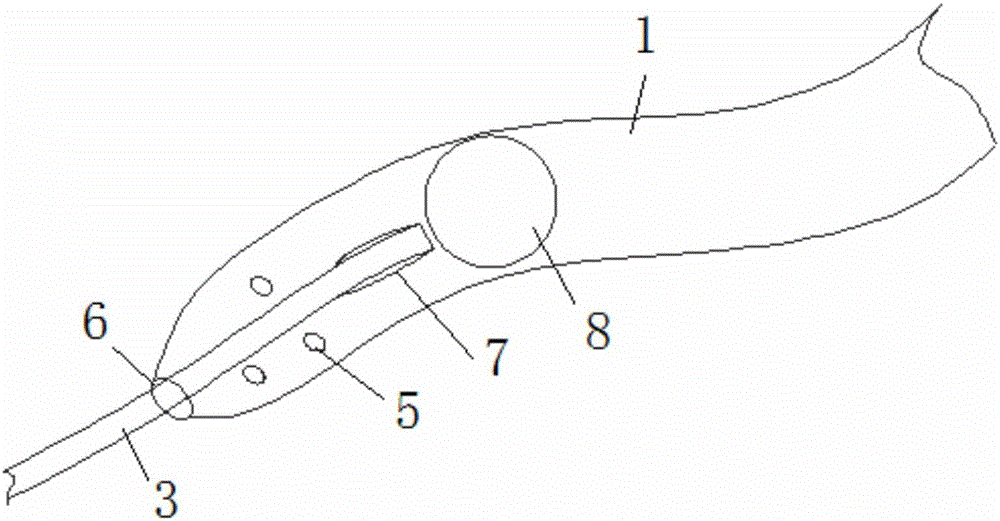

图2为现有技术中的取石球囊遇到大体积结石的示意图，

图3为本实用新型的示意图一，

图4为本实用新型的示意图二。

其中，1为胆总管，2为碎石电极，3为导管，4为电线，5为小结石，6为oddi扩约肌，7为球囊，8为大结石。

具体实施方式

下面结合附图对本实用新型作进一步详述。

如图3～4所示，本实用新型包括球囊7、导管3和碎石电极2，所述球囊7和碎石电极2均设置于导管3的前端，所述导管3的前端即手术时所述导管3远离操作人员的一端，所述碎石电极2设置于所述球囊7前侧，所述碎石电极2与一个设置于人体外的发电装置相连，所述碎石电极2用于与所述发电装置连接的电线4设置于所述导管3中，如图3所示，球囊7通过导管3驱动伸入至胆总管1后，当遇到大结石8无法通过时，所述球囊7前侧的碎石电极2即通电将所述大结石8打碎变成若干个小结石5，然后球囊7便可以顺利通过，当球囊7移动到位后充气膨胀，然后再拖动充盈后的球囊7退出将胆总管1内的所有的小结石5带出，所述碎石电极2的突出长度小于球囊7胀起后的半径，以避免操作过程中误伤胆道壁。

本实用新型的工作原理为：

如图1～2所示，手术时导管3通过预先置入胆道内的导丝引导，使球囊7由oddi扩约肌6进入胆总管1，然后导丝抽出更换为碎石电极2，如图3～4所示，当球囊7遇到大结石8无法通过时，所述碎石电极2通电将所述大结石8打碎变成若干个小结石5，使球囊7可以顺利通过，当球囊7移动到位后充气膨胀，然后再拖动充盈后的球囊7退出将胆总管1内的所有的小结石5带出。
