一种前后车门定位装置的制作方法

本实用新型涉及汽车机械技术领域，具体涉及一种前后车门定位装置。

背景技术：

目前，前后车门检测时，需要进行车门定位，业内用于对前后车门定位方式有两种，定位销限位和前后门铰链限位。定位销定位，操作繁琐，一个车门需要两个限位装置才能对车门进行限位，且该结构只能对车门的X及Z向进行限位，Y向只能依靠车门锁制机构进行限位，不能对车门起到完全限位的作用。车门铰链限位不易操作，需要对车门反复操作调节限位，且需要对门周边进行间隙测量参数才能确认限位效果，无法达到快速准确的限位效果。

有鉴于上述的不足，有必要开发一种新型结构的精度高、限位快速和操作简单的前后门限位装置，使其更具有产业上的利用价值。

技术实现要素：

本实用新型的目的就是为了解决上述技术问题，而提供一种前后车门定位装置。

本实用新型包括框架、一组强磁限位装置、一组伸缩式定位销和一组锁紧装置，所述框架设有用于贴合车门框的斜边，所述强磁定位及限位装置包括限位安装座、转动板和限位柱，所述限位安装座设有转轴安装位，限位安装座固定安装在框架上，所述转动板通过转轴和轴承活动安装在限位安装座的转轴安装位，所述限位柱采用强磁铁制作，限位柱的一端固定安装在转动板上，所述伸缩式定位销分别固定安装在框架上，所述锁紧装置包括锁紧杆安装座和锁紧螺杆，所述锁紧杆安装座设有螺纹孔，锁紧杆安装座固定安装在框架上，所述锁紧螺杆装配在锁紧杆安装座的螺纹孔内。

所述一组强磁限位装置是四个强磁限位装置。

所述一组伸缩式定位销是二个伸缩式定位销。

所述一组锁紧装置是四个锁紧装置。

所述锁紧装置还有旋拧手柄，所述旋拧手柄固定安装在锁紧螺杆上。

本实用新型具有以下优点：本实用新型提供一种前后车门定位装置，结构设计合理，装置轻便，采用强磁铁制作的限位柱进行限位，操作便捷，可以利用简单的工具，实现前后车门快速定位，具有很好的实用价值。

附图说明

图1是本实用新型的结构示意图。

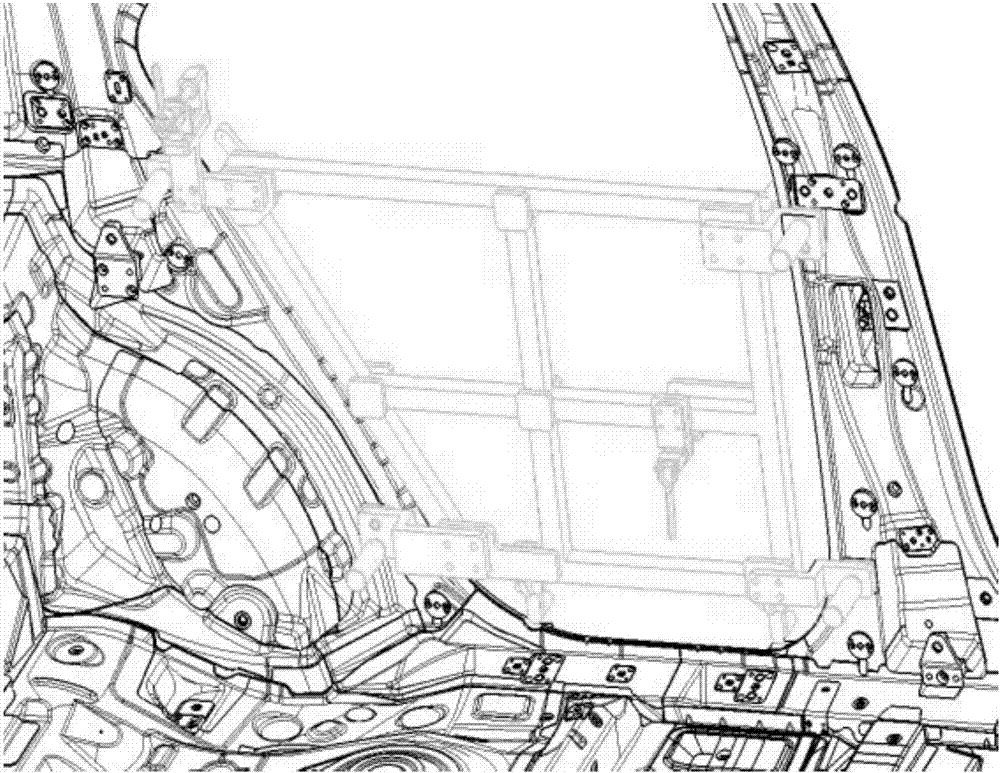

图2是本实用新型工作状态结构示意图。

图中：1、框架；2、一组伸缩式定位销；3、限位安装座；4、转动板；5、限位柱；6、锁紧杆安装座；7、锁紧螺杆；8、旋拧手柄。

具体实施方式

下面结合附图对本实用新型做进一步说明。

如图1、2所示，本实用新型包括框架1、一组强磁限位装置、一组伸缩式定位销2和一组锁紧装置，所述框架1设有用于贴合车门框的斜边，所述强磁定位及限位装置包括限位安装座3、转动板4和限位柱5，所述限位安装座3设有转轴安装位，限位安装座3固定安装在框架1上，所述转动板4通过转轴和轴承活动安装在限位安装座3的转轴安装位，所述限位柱5采用强磁铁制作，限位柱5的一端固定安装在转动板4上，所述伸缩式定位销2分别固定安装在框架1上，所述锁紧装置包括锁紧杆安装座6和锁紧螺杆7，所述锁紧杆安装座6设有螺纹孔，锁紧杆安装座6固定安装在框架1上，所述锁紧螺杆7装配在锁紧杆安装座6的螺纹孔内。

所述一组强磁限位装置是四个强磁限位装置。

所述一组伸缩式定位销2是二个伸缩式定位销。

所述一组锁紧装置是四个锁紧装置。

所述锁紧装置还有旋拧手柄8，所述旋拧手柄8固定安装在锁紧螺杆7上。

工作方式及原理：将整个工装放置在车门上，一组伸缩式定位销2的伸缩销顶在车门，四个强磁限位装置的限位柱5分别吸附在车门的框架边上，限位柱采用强磁铁制作，且可转动，使得限位很操作便捷，后转动旋拧手柄8，驱动锁紧螺杆7锁紧在车门上，实现定位和锁紧，将检测用具装载在框架1上，即可对车门进行检测。

以上实施方式仅用于说明本实用新型，而并非对本实用新型的限制，有关技术领域的普通技术人员，在不脱离本实用新型的精神和范围的情况下，还可以做出各种变化和变型，因此所有等同的技术方案也属于本实用新型的范畴，本实用新型的专利保护范围应由权利要求限定。
