一种带有电磁铁滚筒的制袋机的制作方法

本实用新型属于制袋机技术领域，具体涉及一种带有电磁铁滚筒的制袋机。

背景技术：

袋子是人们日常生活中不可缺少的物品，人们用袋子来收纳、盛装东西，以达到携带或收藏上的便利，而随着石化工业的发展，人们更逐渐发展出各式各样的塑胶袋，其不仅轻薄，且具有一定的强度和韧性，因而大幅增加了人们使用上的方便。制袋机是制作包装袋的专用设备，广泛应用于各种塑料、纸制材料的包装袋生产。

目前，在进行果袋制作过程中，现有的制袋机在给果袋进行铁丝封口时往往不能够根据制袋速度进行调整上丝速度，造成上丝效率低下，劳动成本高，同时铁丝在进行果袋封口时，精度不准，残次品较多，并进行换铁丝时工作时，维修和拆卸不便，造成时间浪费。

技术实现要素：

本实用新型的目的在于提供一种带有电磁铁滚筒的制袋机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种带有电磁铁滚筒的制袋机，包括支架、电机和支架上安装的传送装置和上丝装置，所述传送装置包括滚筒和滚筒上的铰链，所述支架底端内部左端安装有电机，所述支架包括底座和底座两端竖直焊接的隔板，所述隔板内安装有滚筒，所述滚筒两端均转动连接有第一转杆，所述第一转杆的另一端固定连接转轮，所述转轮固定在所述隔板的内侧，所述上丝装置包括第二转杆、第一固定轮、第二固定轮、铁丝和弹簧。

优选的，所述滚筒上设置有电磁区，所述电磁区内设置有电磁铁，且所述上丝装置伸出铁丝到电磁区上。

优选的，所述第一固定轮与第二固定轮均通过固定脚与底座底端相固定，所述固定脚安装在第一固定轮和第二固定轮的两侧，且固定脚上通过螺纹连接固定在底座上。

优选的，所述第二转杆转动安装在第一固定轮与第二固定轮之间，且第二转杆右端上套设有弹簧，左端上套设有铁丝，所述铁丝缠绕成圈，第二转杆的右端转动安装在第二固定轮内，第二转杆的左端设置有螺杆头，所述第一固定轮内嵌有转动轴承，所述转动轴承内设有螺纹孔，所述第二转杆左端螺杆头与转动轴承螺纹孔螺纹连接固定。

优选的，所述转轮通过铰链与电机转轴转动连接，且所述电机通过导线与外界电源电性连接。

本实用新型的技术效果和优点：该带有电磁铁滚筒的制袋机，在制造果袋时通过设置上丝装置对果袋封口进行植入铁丝，方便果袋的生成速度和制作效率，另外通过滚筒上设置有电磁铁与第二转杆上套设有铁丝圈，将铁丝通过电磁铁滚筒吸住，并根据滚筒转动速度调整，通过弹簧为伸缩弹簧，保证铁丝一直从第二转杆的最左端向滚筒输送，提高精确度。

附图说明

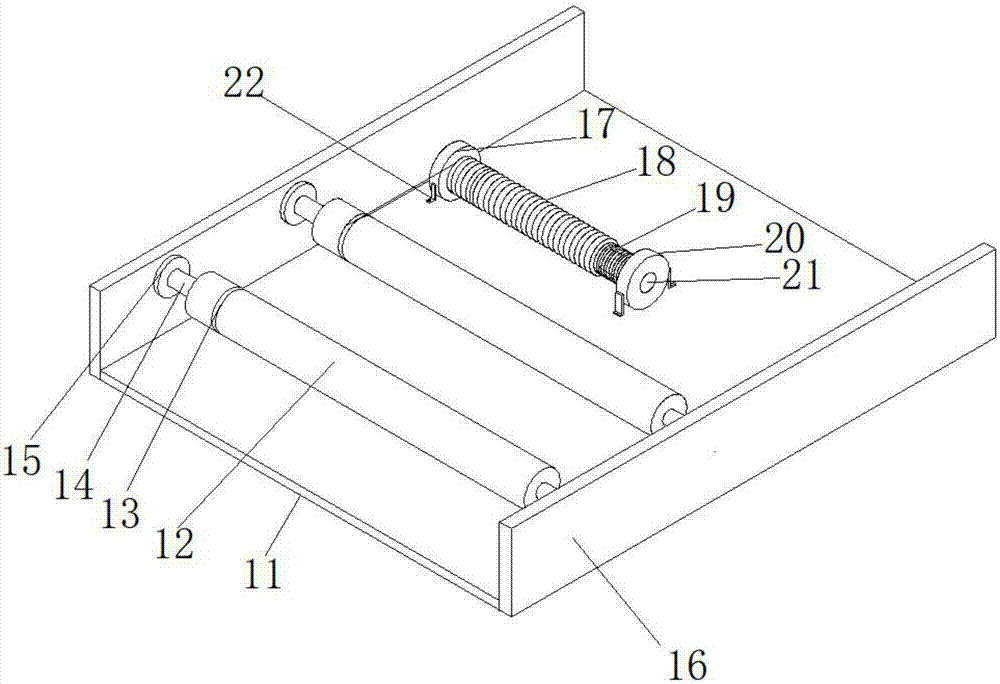

图1为本实用新型的主视图；

图2为本实用新型的上丝装置结构示意图；

图3为本实用新型的第一固定轮结构示意图；

图4为本实用新型的第二转杆主视图。

图中：1支架、2电机、3传送装置、6上丝装置、11底座、12滚筒、13电磁区、14第一转杆、15转轮、16隔板、17第一固定轮、18铁丝、19弹簧、20第二固定轮、21第二转杆、22固定脚、23螺杆头、24转动轴承、25螺纹孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-4所示的一种带有电磁铁滚筒的制袋机，包括支架1、电机2和支架1上安装的传送装置3和上丝装置6，所述传送装置3包括滚筒12和滚筒12上的铰链，所述支架1底端内部左端安装有电机2，所述支架1包括底座11和底座11两端竖直焊接的隔板16，所述隔板16内安装有滚筒12，所述滚筒12两端均转动连接有第一转杆14，所述第一转杆14的另一端固定连接转轮15，所述转轮15固定在所述隔板16的内侧，所述上丝装置6包括第二转杆21、第一固定轮17、第二固定轮20、铁丝18和弹簧19。

进一步的，所述滚筒12上设置有电磁区13，所述电磁区13内设置有电磁铁，且所述上丝装置6伸出铁丝18到电磁区13上。

进一步的，所述第一固定轮17与第二固定轮20均通过固定脚22与底座11底端相固定，所述固定脚22安装在第一固定轮17和第二固定轮20的两侧，且固定脚22上通过螺纹连接固定在底座11上。

进一步的，所述第二转杆21转动安装在第一固定轮17与第二固定轮20之间，且第二转杆21右端上套设有弹簧19，左端上套设有铁丝18，所述铁丝18缠绕成圈，第二转杆21的右端转动安装在第二固定轮20内，第二转杆21的左端设置有螺杆头23，所述第一固定轮17内嵌有转动轴承24，所述转动轴承24内设有螺纹孔25，所述第二转杆21左端螺杆头23与转动轴承24螺纹孔25螺纹连接固定。

进一步的，所述转轮15通过铰链与电机2转轴转动连接，且所述电机2通过导线与外界电源电性连接。

具体的，该带有电磁铁滚筒的制袋机，在使用过程中，首先将电机2打开，使滚筒12转动起来，将物料进行输送，当物料通过上丝装置6时，将铁丝18先放置到电磁区13，滚筒12转动将铁丝18与物料进行粘合，同时铁丝18拉伸，第二转杆21开始转动，弹簧19将铁丝18输送位置一直稳定在第二转杆21的最左端与电磁13区相对应，保持精确度，当铁丝18用完时，通过可拆卸的固定脚22与螺杆头23和转动轴承24内螺纹孔24，将第一固定轮17进行拆卸，重新装入铁丝18，该带有电磁铁滚筒的制袋机，操作简单，能够根据制袋的速度对上丝速度进行调整，同时提供稳定的输送位置和进行安装拆卸方便。
