一种用于托辊挂钩钻孔的夹持定位工装的制作方法

本实用新型属于托辊挂钩加工技术领域，特别是涉及一种用于托辊挂钩钻孔的夹持定位工装。

背景技术：

托辊挂钩在钻孔加工中，通常利用平口钳夹持，然后在托辊挂钩定位面前做好一个定位，再进行钻孔。然而，工件为弯曲形状，不易装夹；其次，难以保证孔与弯曲面的垂直度；再则，作业效率较低。因此，需要一个便于装夹、定位精确又能保证钻孔精度的工装。

技术实现要素：

本实用新型的目的在于提供一种用于托辊挂钩钻孔的夹持定位工装，通过采用生产车间内现有的物料制得，结构简单，便于装夹和精确定位，解决了现有装夹方法中不易装夹、难以保证孔与弯曲面的垂直度以及作业效率低的问题。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：

本实用新型为一种用于托辊挂钩钻孔的夹持定位工装，包括水平放置的底座，所述底座上表面一端垂直固定有两个相对设置的支撑板，其中一个支撑板一侧垂直贯穿设有第一螺栓；所述底座上表面另一端垂直固定有一定位板，所述定位板垂直于支撑板；所述定位板一侧垂直贯穿设有第二螺栓。

进一步地，所述底座为矩形且采用槽钢制得，所述支撑板和定位板均采用钢板制得。

进一步地，位于两个支撑板之间的底座上表面设有排屑孔，所述排屑孔的位置临近定位板。

本实用新型具有以下有益效果：

本实用新型通过采用车间现有的槽钢、钢板等物料制得，结构简单，节约了生产成本；通过对工件进行夹持、精确定位，保证了孔与弯曲面的垂直度；便于装夹和拆卸，提高了生产效率。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的一种用于托辊挂钩钻孔的夹持定位工装的结构俯视图；

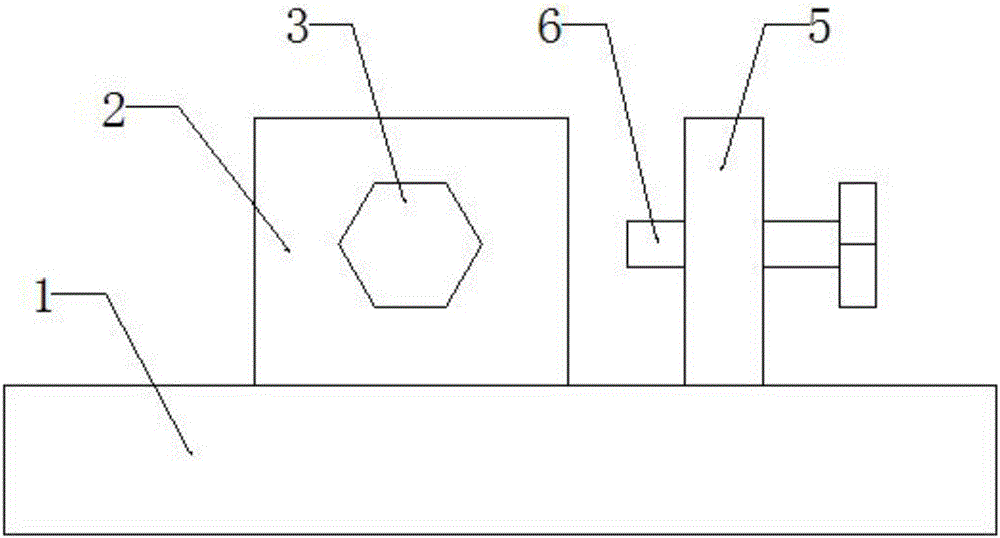

图2为图1的结构主视图；

图3为本实用新型适用的托辊挂钩钻孔前的结构示意图；

图4为本实用新型适用的托辊挂钩钻孔后的结构示意图；

附图中，各标号所代表的部件列表如下：

1-底座，2-支撑板，3-第一螺栓，4-排屑孔，5-定位板，6-第二螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“开孔”、“上”、“下”、“厚度”、“顶”、“中”、“长度”、“内”、“四周”等指示方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的组件或元件必须具有特定的方位，以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请参阅图1和图2所示，本实用新型为一种用于托辊挂钩钻孔的夹持定位工装，包括水平放置的底座1，底座1上表面一端垂直固定有两个相对设置的支撑板2，其中一个支撑板2一侧垂直贯穿设有第一螺栓3，第一螺栓3用于夹紧待加工工件；底座1上表面另一端垂直固定有一定位板5，定位板5垂直于支撑板2；定位板5一侧垂直贯穿设有第二螺栓6，第二螺栓6用于调整工件的位置。

其中，如图1或图2所示，底座1采用槽钢制得，支撑板2和定位板5均采用钢板制得。

其中，如图1所示，位于两个支撑板2之间的底座1上表面设有排屑孔4，排屑孔4的位置临近定位板5，排屑孔4用于排出钻孔加工时的碎屑。

本实施例的一个具体应用为：首先将本实用新型所述的一种用于托辊挂钩钻孔的夹持定位工装放置于钻孔机的工作台上，并将排屑孔4调整到钻头的正下方；接下来再将待钻孔的托辊挂钩一端的一段直柄放到相对设置的两个支撑板2中间，并使托辊挂钩的弯曲部位与直柄部位处于同一水平面上，其中如图3所示为本实用新型适用的待钻孔的托辊挂钩；紧接着通过旋转第二螺栓6调整托辊挂钩待钻孔位置至钻头正下方；然后通过旋转第一螺栓3夹紧托辊挂钩；接着启动钻孔机进行钻孔加工；钻孔完毕后，通过旋转第一螺栓3取下被夹持的托辊挂钩，其中如图4所示即为本实用新型适用的钻孔后的托辊挂钩。
