一种纺织设备铝质机头用加工夹具的制作方法

本实用新型属于纺织设备零部件加工夹具领域，具体涉及一种纺织设备铝质机头用加工夹具。

背景技术：

夹具在运输、机械加工过程中应用广泛，主要用于夹持不同的物件并运输到指定位置，以供机械加工或者后续的工艺处理，方便机床等设备的加工、取料等，提高加工或者生产效率。纺织设备铝质机头结构复杂，不易被夹持固定，这给它的运输、加工等带来了难度。因此，设计一款合适的夹具显得尤为重要。

技术实现要素：

本实用新型目的是为了克服现有技术的不足而提供一种纺织设备铝质机头用加工夹具。

为达到上述目的，本实用新型采用的技术方案是：一种纺织设备铝质机头用加工夹具，它包括固定底座、竖立于所述固定底座上的支撑框体以及安装在所述支撑框体上用于固定机头的夹持组件，所述支撑框体包括第一支撑架以及与所述第一支撑架两边相连接且对称设置的第二支撑架和第三支撑架；所述夹持组件包括安装在所述第一支撑架上的第一夹块、安装在所述第一支撑架上且对应设置于所述第一夹块上方的第二夹块、安装在所述第三支撑架上且位于所述第一夹块和所述第二夹块之间的第三夹块组以及安装在所述第二支撑架上且与所述第三夹块组相对应的第四夹块组。

优化地，所述第二支撑架和第三支撑架的内侧面均固定有垫块。

优化地，所述支撑框体通过固定在其底部的基座与所述固定底座相连接。

由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型纺织设备铝质机头用加工夹具，通过采用特定结构的夹持组件与支撑框体进行配合，利用第一夹块、第二夹块、第三夹块组和第四夹块组能够实现对纺织设备铝质机头的固定夹持，有利于提高加工的精度和效率。

附图说明

附图1为本实用新型纺织设备铝质机头用加工夹具的结构示意图；

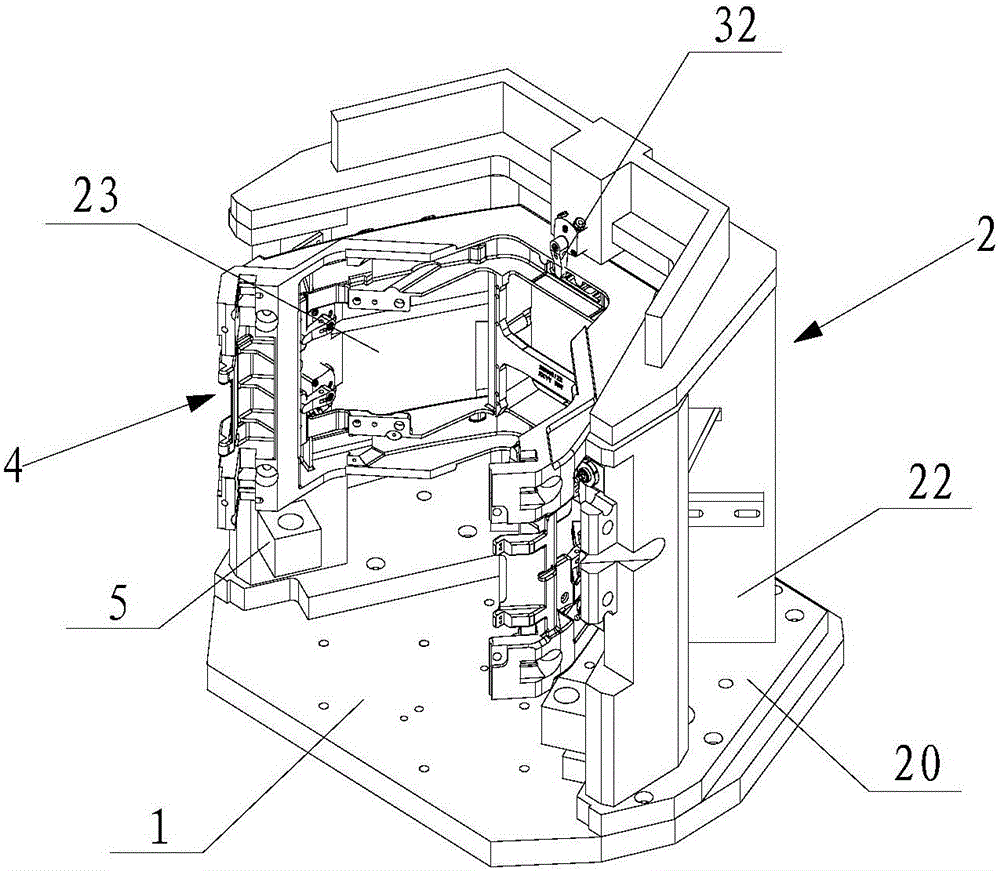

附图2为本实用新型纺织设备铝质机头用加工夹具的使用状态图；

其中，1、固定底座；2、支撑框体；20、基座；21、第一支撑架；22、第二支撑架；23、第三支撑架；3、夹持组件；31、第一夹块；32、第二夹块；33、第三夹块组；34、第四夹块组；4、固定机头；5、垫块。

具体实施方式

下面结合附图所示的实施例对本实用新型作进一步描述。

如图1和图2所示的纺织设备铝质机头用加工夹具，主要包括固定底座1、支撑框体2和夹持组件3。

其中，支撑框体2竖立于固定底座1上，它包括第一支撑架21以及与第一支撑架21两边相连接且对称设置的第二支撑架22和第三支撑架23，即第二支撑架22和第三支撑架23分别位于第一支撑架21的两侧，使得它们与第一支撑架21的夹角度数相等。夹持组件3安装在支撑框体2上，用于固定机头4；它包括安装在第一支撑架21上的第一夹块31、安装在第一支撑架21上且对应设置于第一夹块31上方的第二夹块32、安装在第三支撑架23上且位于第一夹块31和第二夹块32之间的第三夹块组33以及安装在第二支撑架22上且与第三夹块组33相对应的第四夹块组34；第三夹块组33和第四夹块组34通常由至少一个夹块组成；上述夹块均可旋转一定的角度以实现对机头4的夹持固定。

在本实施例中，第二支撑架22和第三支撑架23的内侧面均固定有垫块5，垫块5位于第二支撑架22和第三支撑架23的边缘处，可以将机头4垫在垫块5上，以提高整个加工夹具的稳定性。支撑框体2通过固定在其底部的基座20与固定底座1相连接。

上述实施例只为说明本实用新型的技术构思及特点，其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施，并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰，都应涵盖在本实用新型的保护范围之内。
