一种鱿鱼圈加工工艺的工具的制作方法

本实用新型涉及一种鱿鱼圈加工工具，具体为一种鱿鱼圈加工工艺的工具。

背景技术：

鱿鱼掏净内脏除去须脚不用，清水冲洗干净，再切成1cm宽的鱿鱼圈。香菜洗净切碎待用。鸡蛋磕入碗中，搅打成蛋液。在鱿鱼圈中调入盐和胡椒粉，混合均匀后腌制十分钟。在面包糠中调入咖喱粉，并混合均匀。将鱿鱼圈均匀地拍上一层面粉，再放入蛋液中蘸匀，接着均匀地裹上一层面包糠，并用手按实，再提起抖去多余的碎屑。涂层的不粘锅中的油，待烧至5成热时将鱿鱼圈放入，用中火慢慢炸制成金黄色，其间用筷子小心搅动，避免鱿鱼圈之间互相粘联，待其表面呈金黄色捞出沥干油分，放入盘中。在商业中生产的鱿鱼圈数量较大，需要工作效率高的工具来进行加工，现有的鱿鱼加工工具存在一些不足之处，鱿鱼的肉和皮在进行分离的过程中较为麻烦，分离时间较长，因此针对上述问题，提出了一种鱿鱼圈加工工艺的工具。

技术实现要素：

本实用新型的目的在于提供一种鱿鱼圈加工工艺的工具，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种鱿鱼圈加工工艺的工具，包括进料盘、位置管、控制面板、按钮、机架、出料箱、第一电机、加工箱、第二电机、推送器、收料箱、夹紧器、铲刀、分料盘、旋转盘、切割刀、传动座和控制器；所述机架的一侧设置有出料箱，所述机架和所述出料箱的顶端设置有加工箱，且所述加工箱的顶端设置有位置管，且所述位置管的顶端设置有进料盘，所述机架的表面设置有两个按钮，所述加工箱的侧壁设置有控制面板，且所述机架的底端设置有第一电机，所述加工箱的侧壁设置有第二电机和推送器，且所述第二电机位于所述推送器的上方，所述出料箱的一侧设置有收料箱，所述加工箱的内部设置有位于所述位置管下方的夹紧器，且所述夹紧器的外侧安装有旋转盘，所述旋转盘的下方设置有位于所述加工箱侧壁的铲刀，所述加工箱的内部设置有位于所述夹紧器下方的分料盘，所述加工箱的侧壁设置有切割刀，所述切割刀和所述第二电机传动连接，所述加工箱的内部设置有控制器，所述位置管的内部设置有感应器。

作为本实用新型的一种优选技术方案，所述控制器和感应器之间为电性连接。

作为本实用新型的一种优选技术方案，所述夹紧器与旋转盘之间为弹性连接。

作为本实用新型的一种优选技术方案，所述位置管的顶端设置有进料盘，进料盘为半圆形结构。

作为本实用新型的一种优选技术方案，所述控制面板均与所述第一电机、所述第二电机电性连接。

本实用新型所达到的有益效果是：方便鱿鱼肉和鱿鱼皮的剥离，给鱿鱼圈的生产制造的过程中提高工作效率，该工具减少了人工对鱿鱼的肉和皮进行分离，加工箱能够直接对鱿鱼进行加工，在加工的过程中切割刀和铲刀都会直接对鱿鱼的肉和皮进行分割，分割后鱿鱼的肉个皮会被输送到出料口，夹紧器能够对从位置管落下来的鱿鱼进行夹住，夹柱后的鱿鱼会随着旋转盘的转动进行切割，结构连接紧凑，使用方便，使用寿命久。

附图说明

图1为本实用新型结构示意图；

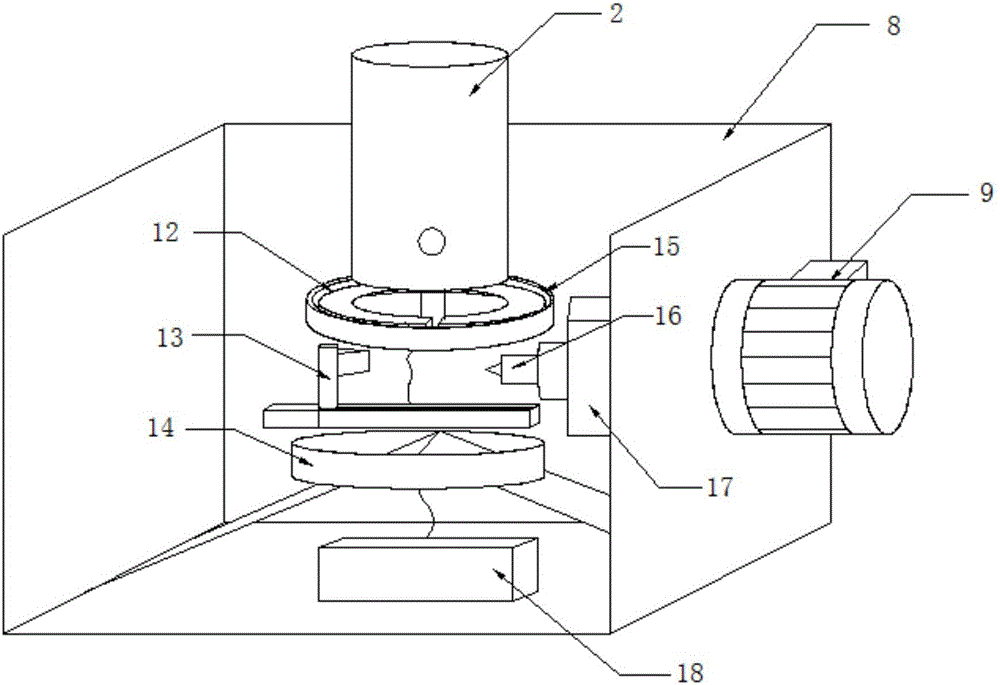

图2为本实用新型加工箱内部结构示意图；

图中：1、进料盘；2、位置管；3、控制面板；4、按钮；5、机架；6、出料箱；7、第一电机；8、加工箱；9、第二电机；10、推送器；11、收料箱；12、夹紧器；13、铲刀；14、分料盘；15、旋转盘；16、切割刀；17、传动座；包括机架，18、控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种鱿鱼圈加工工艺的工具，包括进料盘1、位置管2、控制面板3、按钮4、机架5、出料箱6、第一电机7、加工箱8、第二电机9、推送器10、收料箱11、夹紧器12、铲刀13、分料盘14、旋转盘15、切割刀16、传动座17和控制器18；所述机架5的一侧设置有出料箱6，所述机架5和所述出料箱6的顶端设置有加工箱8，且所述加工箱8的顶端设置有位置管2，且所述位置管2的顶端设置有进料盘15，所述机架5的表面设置有两个按钮4，所述加工箱8的侧壁设置有控制面板3，且所述机架5的底端设置有第一电机7，所述加工箱8的侧壁设置有第二电机9和推送器10，且所述第二电机9位于所述推送器10的上方，所述出料箱6的一侧设置有收料箱11，所述加工箱8的内部设置有位于所述位置管2下方的夹紧器12，且所述夹紧器12的外侧安装有旋转盘15，所述旋转盘15的下方设置有位于所述加工箱8侧壁的铲刀13，所述加工箱8的内部设置有位于所述夹紧器12下方的分料盘14，所述加工箱8的侧壁设置有切割刀16，所述切割刀16和所述第二电机9传动连接，所述加工箱8的内部设置有控制器18，所述位置管2的内部设置有感应器。

所述控制器18和感应器之间为电性连接，感应器能够把信号传递给控制器，方便控制器的工作。

所述夹紧器12与旋转盘15之间为弹性连接，转盘能够带动夹紧器进行旋转。

所述位置管2的顶端设置有进料盘1，进料盘1为半圆形结构，有利于把鱿鱼放入到位置管的内部。

所述控制面板3均与所述第一电机7、所述第二电机9电性连接。

本实用新型使用时，打开开关，使得第一电机和第二电机进行工作，当把需要进行分割鱿鱼肉和鱿鱼皮的鱿鱼放入到进料盘的内部，鱿鱼会从进料盘竖直向下的进入到，位置管内部的鱿鱼会向下滑动，当鱿鱼进过感应器的时候，感应器会感应到鱿鱼的下落，会把信号传递给控制器，控制器会在鱿鱼下落到夹紧圈的内部的时候控制夹紧器夹紧，夹紧器会夹住鱿鱼的底端，切割刀会进行一定范围的伸缩，当切割刀的刀头接触到鱿鱼的表面时就会停止前进，旋转盘会旋转，旋转盘的旋转会带动夹具的旋转，使得夹具内部的鱿鱼也跟着旋转，当鱿鱼旋转的时候，鱿鱼表面的薄层皮会被切割开，控制器会控制铲刀进行一定范围内的转动，使得鱿鱼肉和鱿鱼皮进行分离，分离后的鱿鱼分别落入到分料盘的两个出料位置，由于出料位置呈现倾斜的角度，被切割后的鱿鱼皮和鱿鱼肉被从机架左右两边的出料口出来，把鱿鱼皮进行集中处理，把鱿鱼肉进行收集，收集后的鱿鱼肉能够方便进行下一步的工艺加工工作。

本实用新型所达到的有益效果是：方便鱿鱼肉和鱿鱼皮的剥离，给鱿鱼圈的生产制造的过程中提高工作效率，该工具减少了人工对鱿鱼的肉和皮进行分离，加工箱能够直接对鱿鱼进行加工，在加工的过程中切割刀和铲刀都会直接对鱿鱼的肉和皮进行分割，分割后鱿鱼的肉个皮会被输送到出料口，夹紧器能够对从位置管落下来的鱿鱼进行夹住，夹柱后的鱿鱼会随着旋转盘的转动进行切割，结构连接紧凑，使用方便，使用寿命久。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
