一种用于染色机的出布轮的制作方法

本实用新型涉及一种用于染色机的出布轮。

背景技术：

传统的出布轮中设置的防滑条，其一般安装在筒体上的凹槽中，进过染色好的布料自身的甩力后，会使防滑条在凹槽中越来越紧，之间的间隙会越来越小，等到防滑条表面凹槽磨光磨平后就很难从凹槽中取出来，就算取出来也很难再次使用，既浪费了使用单位的人力和物力，还增加了使用单位的生产成本。

技术实现要素：

本实用新型目的是针对现有技术存在的缺陷提供一种用于染色机的出布轮。

本实用新型为实现上述目的，采用如下技术方案：一种用于染色机的出布轮，包括筒体，所述筒体的一端通过螺栓组件与第一出布轮轮盘固定连接，所述筒体的另一端通过全焊透方式与第二出布轮轮盘固定连接；所述筒体的外圆周上沿轴向均匀分布有多个C型插装部，所述C型插装部的一端与所述第一出布轮轮盘抵接在一起，其另一端与所述第二出布轮轮盘通过全焊透方式固定连接；其中，所述C型插装部包括C型槽板，所述C型槽板内插入防滑条。

进一步的，所述防滑条的材料为硅橡胶。

进一步的，所述C型槽板为厚度为1.5mm的不锈钢。

本实用新型的有益效果：本实用新型只要把有螺栓一面的轮盘拧下螺栓，把防滑条从C型槽中抽出，反一面按插下去就可以继续使用，这样的结果就会使使用单位大大降低了材料损耗，为使用单位节约了生产成本。

附图说明

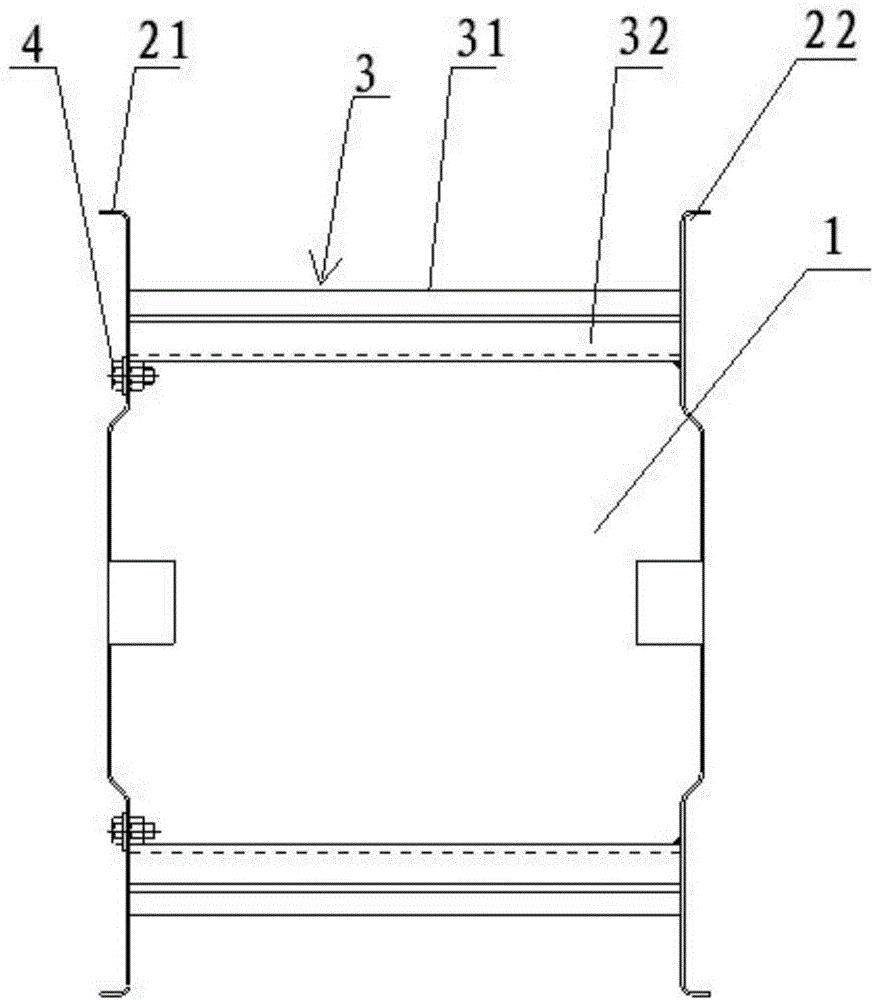

图1为本实用新型的主视图结构示意图。

图2为本实用新型的左视图结构示意图。

具体实施方式

图1、图2所示，涉及一种用于染色机的出布轮，包括筒体1，所述筒体1的一端通过螺栓组件4与第一出布轮轮盘21固定连接，所述筒体的另一端通过全焊透方式与第二出布轮轮盘22固定连接；所述筒体1的外圆周上沿轴向均匀分布有多个C型插装部3，所述C型插装部3的一端与所述第一出布轮轮盘21抵接在一起，其另一端与所述第二出布轮轮盘22通过全焊透方式固定连接；其中，所述C型插装部3包括C型槽板32，所述C型槽板32内插入防滑条31。其中，所述防滑条31的材料为硅橡胶。所述C型槽板32为厚度为1.5mm的不锈钢。

上述结构的出布轮比常规的出布轮更方便安装防滑条，只要把有螺栓组件一面的轮盘拧下螺栓，把防滑条从C型槽中抽出，反一面按插下去就可以继续使用，这样的结果就会使使用单位大大降低了材料损耗，为使用单位节约了生产成本。

以上所述仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
