一种脚手架连接管加强用固定装置的制作方法

本实用新型涉及一种减震装置，特别涉及一种脚手架连接管加强用固定装置。

背景技术：

脚手架指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架；指建筑工地上用在外墙、内部装修或层高较高无法直接施工的地方。现有的脚手架安装不牢固，尤其是脚手架的连接管之间的连接强度低，脚手架的连接管对接牢固度差。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种可以将脚手架的连接管卡接在卡块之间的卡槽位置，从而可以使脚手架连接管支撑更加牢固，强度更加好的脚手架连接管加强用固定装置。

本实用新型的上述技术问题主要是通过下述技术方案得以解决的：

一种脚手架连接管加强用固定装置，包括固定板，固定板的底部上设有第一安装槽与第二安装槽，固定板的端部上设有第一调节槽与第二调节槽；固定板的端部正面设有固定块，固定块上设有第一卡块与第二卡块，第一卡块与第二卡块之间设有卡槽；固定块通过第一固定杆固定在固定板上，第一固定杆的一端设有第一扣帽，第一固定杆的另一端设有第一锁母，第一扣帽与第一锁母设置在固定块的两侧；固定块通过第二固定杆固定在固定板上，第二固定杆的一端设有第二扣帽，第二固定杆的另一端设有第二锁母，第二扣帽与第二锁母设置在固定块的两侧；第一固定杆设置在第二调节槽位置，第二固定杆设置在第一调节槽位置。

进一步地，所述第一卡块、第二卡块以及固定块为一体结构。

进一步地，所述第一锁母与第一固定杆通过螺纹连接。

进一步地，所述第二锁母与第二固定杆通过螺纹连接。

进一步地，所述固定板的中间位置设有弯曲部。

采用上述技术方案的脚手架连接管加强用固定装置，可以将该固定装置安装在建筑用的脚手架上；通过第一固定杆与第二固定杆可以使固定块牢固地安装在固定板上，通过第一安装槽与第二安装槽可以方便固定板牢固地安装在脚手架上；可以将脚手架的连接管卡接在第一卡块与第二卡块之间的卡槽位置，从而可以使脚手架连接管支撑更加牢固，强度更加好。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型脚手架连接管加强用固定装置的结构示意图；

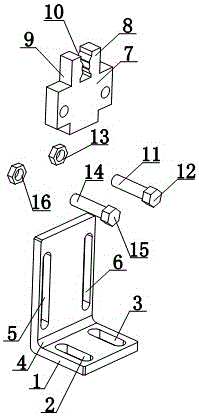

图2为本实用新型脚手架连接管加强用固定装置的部件分解图；

图3为本实用新型所述固定块的结构示意图。

具体实施方式

下面结合附图对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

如图1至图3所示，一种脚手架连接管加强用固定装置，包括固定板1，固定板1的底部上设有第一安装槽2与第二安装槽3，固定板1的端部上设有第一调节槽5与第二调节槽6；固定板1的端部正面设有固定块7，固定块7上设有第一卡块8与第二卡块9，第一卡块8与第二卡块9之间设有卡槽10；固定块7通过第一固定杆11固定在固定板1上，第一固定杆11的一端设有第一扣帽12，第一固定杆11的另一端设有第一锁母13，第一扣帽12与第一锁母13设置在固定块7的两侧；固定块7通过第二固定杆14固定在固定板1上，第二固定杆14的一端设有第二扣帽15，第二固定杆14的另一端设有第二锁母16，第二扣帽15与第二锁母16设置在固定块7的两侧；第一固定杆11设置在第二调节槽6位置，第二固定杆14设置在第一调节槽5位置；第一卡块8、第二卡块9以及固定块7为一体结构；第一锁母13与第一固定杆11通过螺纹连接，第二锁母16与第二固定杆14通过螺纹连接，固定板1的中间位置设有弯曲部4。

本实用新型脚手架连接管加强用固定装置，可以将该固定装置安装在建筑用的脚手架上；通过第一固定杆11与第二固定杆14可以使固定块7牢固地安装在固定板1上，通过第一安装槽2与第二安装槽3可以方便固定板1牢固地安装在脚手架上；可以将脚手架的连接管卡接在第一卡块8与第二卡块9之间的卡槽10位置，从而可以使脚手架连接管支撑更加牢固，强度更加好。

其中，第一卡块8、第二卡块9以及固定块7为一体结构；所以连接更加牢固。

其中，第一锁母13与第一固定杆11通过螺纹连接，第二锁母16与第二固定杆14通过螺纹连接，所以方便安装。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
