一种汽车防侧向力成型模具的制作方法

本实用新型属于汽车模具领域，具体涉及一种汽车防侧向力成型模具。

背景技术：

在现有技术中，汽车的翻边模具具有侧向力这一现象，所以很容易导致模具翻边不稳，而且容易使得模具其它地方断裂，使得模具稳定性满足不了现代车身的生产要求。

因此，亟需一种汽车防侧向力成型模具。

技术实现要素：

为了解决上述技术问题，本实用新型提供了一种汽车防侧向力成型模具。

为了达到上述目的，本实用新型的技术方案如下：

本实用新型提供一种汽车防侧向力成型模具，包括：

上模，上模上设置有凹模和用于合模导向的导套，上模的顶部设置有上模垫脚，上模垫脚上设置有上模压机板；

下模，下模上设置有成型凸模和与导套相匹配的导柱，下模的底部设置有下模垫脚，下模垫脚上设置有下模压机板；

侧整形机构，包括上模翻边刀块，其设置于上模上且位于所述凹模的外侧；

挡键，其设置于上模上且位于上模翻边刀块的外侧。

本实用新型相较于现有技术，板料放置于成型凸模上，通过导柱与导套的配合使得上模下滑至与下模闭合，当上模下滑时，凹模与成型凸模之间会产生侧向力，挡键可以消除该侧向力，避免上模翻边刀块翻边不稳，也避免模具其他地方断裂，延长模具的使用寿命。

在上述技术方案的基础上，还可做如下改进：

作为优选的方案，上述的侧整形机构还包括斜契本体和导板，下模沿其长度方向的至少一侧设置有导滑面；斜契本体的顶部铰接于上模上，导板设置于斜契本体上且与导滑面相匹配，上模翻边刀块设置于斜契本体的底部。

采用上述优选的方案，导滑面的角度可根据需求设定，适用于零件产品不同角度的侧整形。

作为优选的方案，还设置有限位连接件，包括连接杆和限位块，连接杆的一端沿斜契本体的长度方向设置于斜契本体上，连接杆的另一端转动设置于上模上，限位块套设于连接杆上。

采用上述优选的方案，限位连接件既可以将斜契本体连接于上模上，也可以限定斜契本体的行程，避免行程过大影响产品质量。

作为优选的方案，上述的上模沿其长度方向的至少一侧设置有多个弹性连接件，弹性连接件的一端抵靠于斜契本体的顶部，弹性连接件为氮气弹簧。

采用上述优选的方案，增加弹性连接件，零件产品侧整形时，氮气弹簧处于压缩状态，待完成零件产品的侧整形后，上模上行，斜契本体在氮气弹簧的作用下恢复至初始状态。

附图说明

图1为本实用新型一种实施方式的结构示意图。

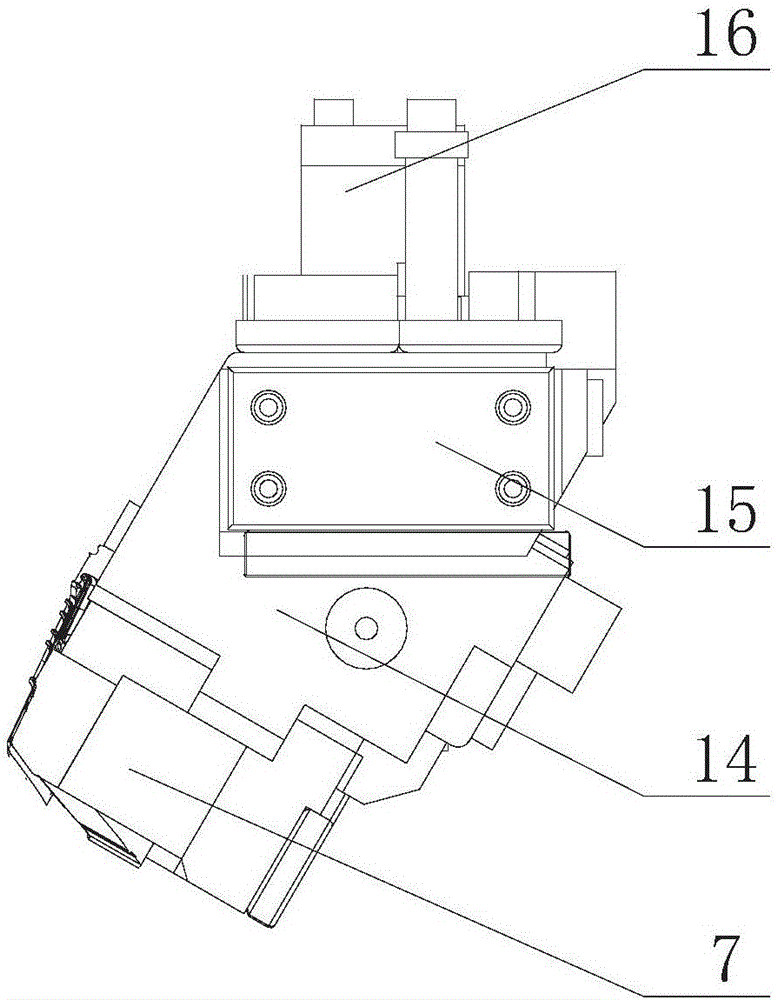

图2为本实用新型另一种实施方式侧整形机构的结构示意图。

其中，1.导柱，2.下模，3.挡键，4.上模，5.成型凸模，6.起吊装置，7.上模翻边刀块，8.凹模，9.上模压机板，10.下模压机板，11.下模垫脚，12.上模垫脚，13.导套，14.斜契本体，15.导板，16.限位连接件。

具体实施方式

下面结合附图详细说明本实用新型的优选实施方式。

为了达到本实用新型的目的，如图1所示，在本实用新型的其中一种实施方式中提供一种汽车防侧向力成型模具，包括：

上模4，上模4上设置有凹模8和用于合模导向的导套13，上模4的顶部设置有上模垫脚12，上模垫脚12上设置有上模压机板9；

下模2，下模2上设置有成型凸模5和与导套13相匹配的导柱1，下模2的底部设置有下模垫脚11，下模垫脚11上设置有下模压机板10；

侧整形机构，包括上模翻边刀块7，其设置于上模4上且位于凹模8的外侧；

挡键3，其设置于上模4上且位于上模翻边刀块7的外侧。

本实施方式相较于现有技术，板料放置于成型凸模5上，通过导柱1与导套13的配合使得上模4下滑至与下模2闭合，当上模4下滑时，凹模8与成型凸模5之间会产生侧向力，挡键3可以消除该侧向力，避免上模翻边刀块7翻边不稳，也避免模具其他地方断裂，延长模具的使用寿命。

如图2所示，为了进一步地优化本实用新型的实施效果，在本实用新型的另一种实施方式中，在前述内容的基础上，上述的侧整形机构还包括斜契本体14和导板15，下模2沿其长度方向的二侧设置有导滑面；斜契本体14的顶部铰接于上模4上，导板15设置于斜契本体14上且与导滑面相匹配，上模翻边刀块7设置于斜契本体14的底部。

采用上述优选的方案，导滑面的角度可根据需求设定，适用于零件产品不同角度的侧整形。

为了进一步地优化本实用新型的实施效果，在本实用新型的另一种实施方式中，在前述内容的基础上，还设置有限位连接件16，包括连接杆和限位块，连接杆的一端沿斜契本体14的长度方向设置于斜契本体14上，连接杆的另一端转动设置于上模4上，限位块套设于连接杆上。

采用上述优选的方案，限位连接件16既可以将斜契本体14连接于上模上，也可以限定斜契本体14的行程，避免行程过大影响产品质量。

为了进一步地优化本实用新型的实施效果，在本实用新型的另一种实施方式中，在前述内容的基础上，上述的上模4沿其长度方向的至少一侧设置有多个弹性连接件(图中未示出)，弹性连接件的一端抵靠于斜契本体的顶部，弹性连接件为氮气弹簧。

采用上述优选的方案，增加弹性连接件，零件产品侧整形时，氮气弹簧处于压缩状态，待完成零件产品的侧整形后，上模4上行，斜契本体14在氮气弹簧的作用下恢复至初始状态。

以上所述的仅是本实用新型的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本实用新型创造构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
