一体式管托耳板压制装置的制作方法

本实用新型是一种专用于管托耳板一体成型的装置。

背景技术：

目前，在生产生活的各个领域都需要用到高温热能源，高温热能源需要通过高温管道输送，出于安全方面的考虑，高温管道通常是在空中布设的，其必然用到起支撑作用的管托。管托为了安装和使用方便，大多将其分成上下两部分，然后采用螺栓之类的紧固件连接；紧固件通常安装在管托的耳板上。

现有技术大多是将耳板焊接管托上；因为管托是在户外高空是有，焊接部位长期暴露在外，焊接部位材料与其他材料不同，强度低，在长时间腐蚀下很容易断裂，需要修补或者更换；极易造成安全问题，也增加了工作人员的负担。

技术实现要素：

为了克服上述缺点，本实用新型提供一种一体式管托耳板压制装置，包括底座、压制模型和冲压装置；所述底座包括两块铁块、四个螺栓和若干个螺母；两块所述铁块的形状完全相同；每一个所述铁块都是长方体的；所述长方体有两个面是正方形的；每一个所述铁块一个面积较小的面上设置有定位块，所述定位块的长度小于所述铁块的长度；所述定位块通过固定装置固定在所述铁块上；每一个所述铁块上设置有四个定位孔；每一个螺栓通过所述定位孔连接两块所述铁块；每一个所述螺栓在每一块所述铁块的两侧都设置有螺母；所述压制模型包括顶块和模具；所述模具安装在所述顶块的下方，所述模具的横截面是弧形的；所述冲压装置安装在所述压制模型的上方。

更进一步的，每一个所述铁块上还包括一个锁止装置；所述锁止装置安装在所述的铁块的一个面上，在所述定位块的顶端。

更进一步的，所述锁止装置包括一个卡件和两个紧固件；两个所述紧固件将所述卡件固定到每一个所述铁块上；所述卡件是“门”字形的。

更进一步的，所述模具是可拆卸的；两块所述铁块之间的距离是可调节的。

本实用新型提供的一体式管托耳板压制装置，设置有底座，底座上设置有定位块和锁止装置，可以将需要压制的铁板固定在底座上，保证压制过程中不会窜动，造成残次品；两个所述铁块通过四根螺栓连接，螺栓上有螺母固定，所述的模具也是可以更换的，可以根据不同的需求使用不同尺寸的模具，两个所述铁块之间的距离也可以根据需要调节，适用方便，操作简单；设置有冲压装置，冲击压力大，成型效果好。

附图说明

图1是本实用新型提供的压制装置的正面结构示意图。

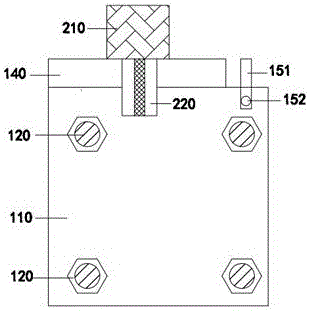

图2是本实用新型提供的压制装置的底座和压制模型的侧面剖视图。

具体实施方式

以下结合附图和具体实施方式对本实用新型做进一步详细说明。

如图1和图2所示，本实用新型提供的一体式管托耳板压制装置，包括底座、压制模型和冲压装置；所述底座包括两块铁块110、四个螺栓120和若干个螺母130；两块所述铁块110的形状完全相同；每一个所述铁块110都是长方体的；所述长方体有两个面是正方形的；每一个所述铁块110一个面积较小的面上设置有定位块140，所述定位块140的长度小于所述铁块110的长度；所述定位块140通过固定装置固定在所述铁块110上；每一个所述铁块110上设置有四个定位孔；每一个螺栓120通过所述定位孔连接两块所述铁块110；每一个所述螺栓120在每一块所述铁块110的两侧都设置有螺母130；所述压制模型包括顶块210和模具220；所述模具220安装在所述顶块210的下方，所述模具220的横截面是弧形的；所述冲压装置300安装在所述压制模型的上方。

具体的，每一个所述铁块110上还包括一个锁止装置；所述锁止装置安装在所述的铁块110的一个面上，在所述定位块140的顶端。

具体的，所述锁止装置包括一个卡件151和两个紧固件151；两个所述紧固件152将所述卡件151固定到每一个所述铁块110上；所述卡件151是“门”字形的。

具体的，所述模具210是可拆卸的；两块所述铁块110之间的距离是可调节的。

在压制时，将需要压制的钢板放置在所示定位块140和所述锁止装置的中间，然后调节所述锁止装置的位置，移动所述的卡件151，保证其将钢板固定在所述定位块140和所述锁止装置中，然后拧紧所述紧固件152。然后启动所述冲压装置300，用所述压制模型将钢板压制出需要的形状。

根据管托不同的尺寸要求，可以更换所述模具220，并且利用所述螺栓120和所述螺母130调节两个所述铁块110之间的距离，以满足不同尺寸的模具220。

以上仅为本实用新型较佳的实施例，故不能依此限定本实用新型实施的范围，即依本实用新型说明书内容所作的等效变化与装饰，皆应属于本实用新型覆盖的范围内。
