一种轴承放置车的制作方法

本发明涉及机械加工领域，具体涉及一种轴承放置车。

背景技术：
：

轴承加工好后需要将轴承运输到其他地方进行存放或者使用，但是一般运输工具都是很普通的平板车，没有隔离和防护措施，很容易在运输过程中造成轴承的损坏，而且在轴承的加工过程中难免会有次品，还需要次品收集的装置，如申请号为cn201720306204.7公开了一种具有分类整理功能的轴承运输车，包括承载板和次品放置柜，承载板上均匀设有若干安装孔，安装孔上均设置有放置杆，放置杆的底端设有螺帽，每竖列放置杆对应承载板的一侧均设有型号标签，承载板的四个边角均设有顶板支撑杆，四个顶板支撑杆的顶部均与顶板相连，承载板的一侧设有两个推手，两个推手的中部设有拆卸工具箱，承载板的底部设有次品放置柜。该种轴承运输车，通过在运输轴承时，将不同型号的轴承对应放置在每一竖列的放置杆中进行分类，便于后期整理和分类，也避免了轴承在运输过程中混合在一起；并且运输车能够通过次品放置柜收集生产过程中产生的次品，方便轴承次品的回收再利用，实用性较高，但是该种运输车没有轴承保护装置，而且次品放置的时候也不方便。

技术实现要素：

本发明的目的在于提供一种轴承放置车，以解决现有技术中导致的上述多项缺陷。

一种轴承放置车，包括承重板、放置杆和次品放置柜，所述放置杆有若干根且竖直设于承重板上，所述放置杆上设有隔板，所述承重板的左侧设有隔板放置槽，所述次品放置柜设于承重板的底部，所述次品放置柜内设有次品放置框，所述次品放置框上设有次品入口，所述隔板放置槽上设有次品放置口，所述次品放置口与次品入口之间设有次品导入道。

优选的，所述隔板上设有橡胶垫圈。

优选的，所述隔板放置槽的侧壁设有取板槽。

优选的，所述次品放置柜的底部设有万向轮。

优选的，所述次品入口、次品放置口和次品放置框均隔开有多个空间。

本发明的优点在于：该种轴承放置车，能够将加工好后的轴承进行分类整理存放，而且在轴承的夹层中设有隔板，隔板上设有橡胶垫圈能够减少轴承之间的震动，防止轴承磨损损坏，放置车上还设有次品放置柜，以及方便存放的次品放置口。

附图说明

图1为本发明的正视图。

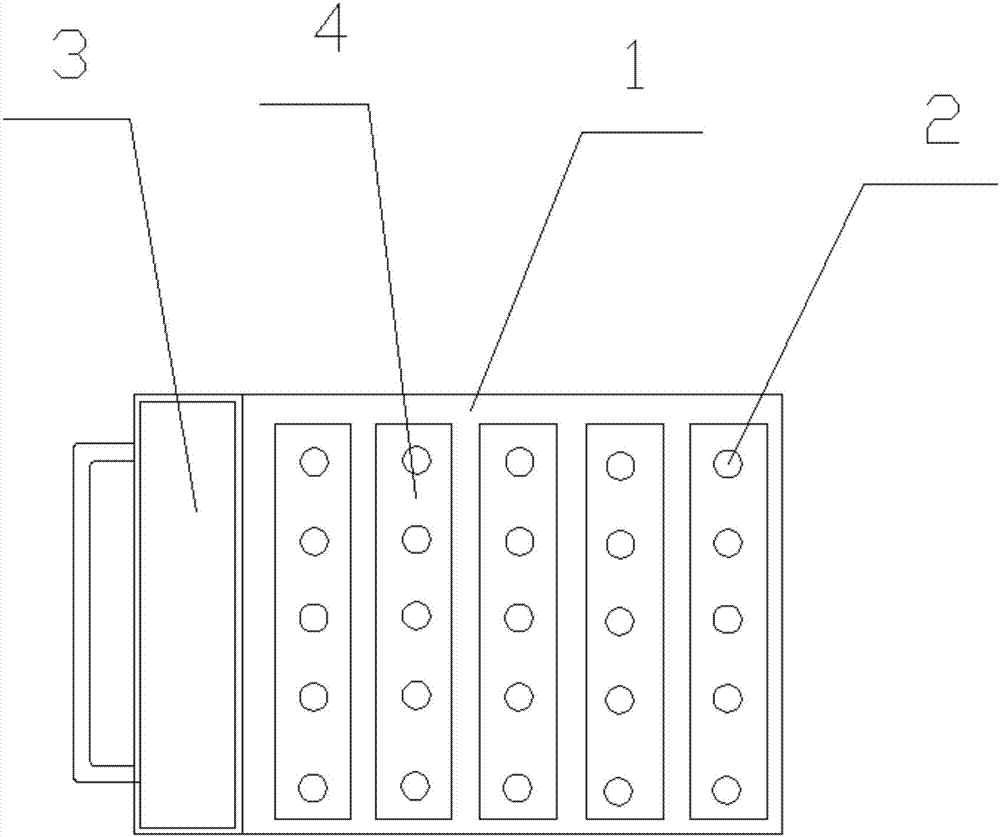

图2为本发明的俯视图。

图3为本发明的左视图。

图4为本发明中次品放置框的俯视图。

图5为本发明中次品放置柜处的剖面视图。

图6为本发明中隔板的放大图。

其中：1—承重板，2—放置杆，3—隔板放置槽，4—隔板，5—轴承，6—次品放置柜，7—万向轮，8—取板槽，9—次品放置口，10—次品放置框，11—次品入口，12—次品导入道，13—橡胶垫圈。

具体实施方式

为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。

如图1至图6所示，一种轴承放置车，包括承重板1、放置杆2和次品放置柜6，所述放置杆2有若干根且竖直设于承重板1上，放置杆2用于放置轴承，所述放置杆2上设有隔板4，隔板4用于将轴承5隔开，防止上下两层的轴承5相互碰撞摩擦，所述承重板1的左侧设有隔板放置槽3，用于放置隔板4，所述次品放置柜6设于承重板1的底部，所述次品放置柜6内设有次品放置框10，次品放置框10用于放置次品轴承5，所述次品放置框10上设有次品入口11，所述隔板放置槽3上设有次品放置口9，所述次品放置口9与次品入口11之间设有次品导入道12，便于次品轴承5的放置。

值得注意的是，所述隔板4上设有橡胶垫圈13，减小振荡，防止轴承5之间磨损。

在本实施例中，所述隔板放置槽3的侧壁设有取板槽8，便于隔板4的拿取。

在本实施例中，所述次品放置柜6的底部设有万向轮7。

此外，所述次品入口11、次品放置口9和次品放置框10均隔开有多个空间，便于次品轴承5的分类。

基于上述，该种放置车，所述放置杆2有若干根且竖直设于承重板1上，放置杆2用于放置轴承，所述放置杆2上设有隔板4，隔板4用于将轴承5隔开，防止上下两层的轴承5相互碰撞摩擦，所述次品放置柜6内设有次品放置框10，次品放置框10用于放置次品轴承5，所述次品放置口9与次品入口11之间设有次品导入道12，便于次品轴承5的放置，所述隔板4上设有橡胶垫圈13，减小振荡，防止轴承5之间磨损，所述次品入口11、次品放置口9和次品放置框10均隔开有多个空间，便于次品轴承5的分类。

由技术常识可知，本发明可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本发明范围内或在等同于本发明的范围内的改变均被本发明包含。

技术特征：

技术总结
本发明公开了一种轴承放置车，涉及机械加工领域，包括承重板、放置杆和次品放置柜，所述放置杆有若干根且竖直设于承重板上，所述放置杆上设有隔板，所述承重板的左侧设有隔板放置槽，所述次品放置柜设于承重板的底部，所述次品放置柜内设有次品放置框，所述次品放置框上设有次品入口，所述隔板放置槽上设有次品放置口，所述次品放置口与次品入口之间设有次品导入道，该种放置车能够将轴承隔开放置，防止轴承之间碰撞磨损，还设有方便放置的次品轴承收集装置方便回收。

技术研发人员：吴坤宝
受保护的技术使用者：当涂县华胜电子元件制造厂
技术研发日：2017.12.02
技术公布日：2018.05.04
