本发明属于手机组件的生产制造技术领域，特别涉及一种用于制造嵌件面壳模内注塑的模具。

背景技术：

嵌件(insert-molding)面壳模内注塑已是当前主流手机主要结构件之一，嵌件既可以是金属也可以塑胶件。模具受热会膨胀，定位针相对冷的状态位置会偏移。

请一并参阅图1和图2，其中，图1是现有技术中一种模具的俯视结构示意图；图2是图1中A-A处的截面结构示意图。

如图1和图2所示，该模具包括模仁10和定位针20，定位针20固定设置在模仁10上，嵌件30套置在定位针20上，由于定位针20的直径比嵌件30的定位孔的直径小(实际累积公差更大)，导致嵌件30放置到模具10上定位不精准、生产中嵌件30与模具对插会导致模具压模、嵌件30定位孔拉模导致嵌件30拉变形等。

技术实现要素：

本发明提供一种模具，以解决现有技术中嵌件定位不准以及会导致压模的技术问题。

为解决上述技术问题，本发明采用的一个技术方案是：提供一种模具，用于对嵌件进行定位然后进行注塑工艺，所述嵌件上设有定位孔，其特征在于，所述模具包括模仁和定位针，所述模仁设有上下贯通的定位针针孔；所述定位针可伸缩性地插设在所述定位针针孔内并凸出于所述模仁的表面，所述定位针包括柱体段和连接于所述柱体段上端的锥形段，所述柱体段的直径与所述定位针针孔的孔径相匹配，所述锥形段的直径自所述柱体段递减，所述锥形段的锥底的直径大于所述定位孔的直径，所述嵌件通过所述定位孔定位套置在所述锥形段上以使得所述定位孔的中心线与所述锥形段的中心线重合并基于所述定位针的可伸缩性使得所述嵌件定位精准。

根据本发明一优选实施例，所述模具还包括气压装置，所述气压装置用于在所述模仁合模前提供气压顶推所述定位针的底部，并在合模时关闭气压撤销顶推力。

根据本发明一优选实施例，所述模具还包括弹性件，所述弹性件设于所述模仁内，用于在所述气压装置关闭气压时将所述定位针复位。

根据本发明一优选实施例，所述定位针针孔的下端设有台阶腔，所述台阶腔包括同心设置的第一腔体和第二腔体，所述第一腔体的直径大于所述第二腔体的直径，所述第一腔体的深度小于所述第二腔体的深度，所述定位针还包括连接于所述柱体段下端的端帽，所述端帽设置在所述第一腔体内，所述弹性件设置在所述第二腔体内。

根据本发明一优选实施例，所述弹性件为弹簧或弹性橡胶圈，套置在所述柱体段上，所述弹性件的一端与所述第二腔体的底部相抵接，另一端与所述端帽相抵接。

根据本发明一优选实施例，所述气压装置包括气泵、气管以及辅助器，所述辅助器设置在所述端帽的外端，所述气管将所述辅助器与所述气泵连接。

根据本发明一优选实施例，所述模仁为所述模具的上模仁或下模仁。

根据本发明一优选实施例，所述定位孔为至少两个，相应的所述定位针为至少两个。

根据本发明一优选实施例，所述定位孔为三个，相应的所述定位针为三个。

本发明的有益效果是：区别于现有技术的情况，本发明提供的模具在嵌件与定位针对插和拔出时可避免刚性的作用力导致嵌件变形损坏和定位不准。

附图说明

为了更清楚地说明本发明实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图，其中：

图1是现有技术中一种模具的俯视结构示意图；

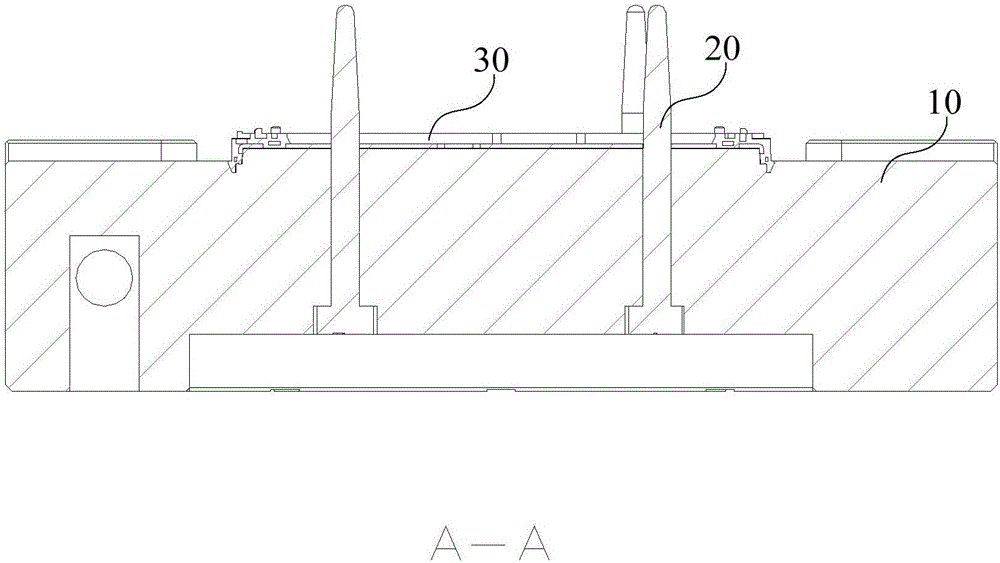

图2是图1中A-A处的截面结构示意图；

图3是本发明提供的模具的俯视结构示意图；

图4是图3中定位针与嵌件配合的放大结构示意图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，均属于本发明保护的范围。

请一并参阅图3和图4，其中，图3是本发明提供的模具的俯视结构示意图；图4是图3中定位针与嵌件配合的放大结构示意图。

如图3和图4所示，本发明提供一种模具，该模具用于对嵌件300进行定位然后进行注塑工艺，嵌件300上设有定位孔301，模具包括模仁100和定位针200，模仁100设有上下贯通的定位针针孔110；定位针200可伸缩性地插设在定位针针孔110内并凸出于模仁100的表面，定位针200包括柱体段210和连接于柱体段210上端的锥形段220，柱体段210的直径与定位针针孔110的孔径相匹配，锥形段220的直径自柱体段210递减，锥形段220的锥底221的直径大于定位孔301的直径，嵌件300通过定位孔301定位套置在锥形段220上以使得定位孔301的中心线与锥形段220的中心线重合并基于定位针200的可伸缩性使得嵌件300定位精准。

在本发明实施例中，模具还包括气压装置400，气压装置400用于在模仁100合模前提供气压顶推定位针200的底部，并在合模时关闭气压撤销顶推力。

相应的，模具还包括弹性件500，弹性件500设于模仁100内，用于在气压装置400关闭气压时将定位针200复位。其中，该弹性件500的弹性力小于气压装置400提供的顶推力。

如图1所示，定位针针孔110的下端设有台阶腔120，台阶腔120包括同心设置的第一腔体121和第二腔体122，第一腔体121的直径大于第二腔体122的直径，第一腔体121的深度小于第二腔体122的深度，定位针200还包括连接于柱体段210下端的端帽230，端帽230设置在第一腔体121内，弹性件500设置在第二腔体122内。

在具体实施例中，弹性件500为弹簧或弹性橡胶圈，套置在柱体段210上，弹性件500的一端与第二腔体122的底部相抵接，另一端与端帽230相抵接。

在本发明实施例中，气压装置400包括气泵410、气管420以及辅助器430，辅助器430设置在端帽230的外端，气管420将辅助器430与气泵410连接。

前述的模仁100可为模具的上模仁100或下模仁100，定位孔301为至少两个，相应的定位针200为至少两个。一般地，定位孔301可为三个，相应的定位针200亦为三个。

综上所述，本领域技术人员容易理解，本发明提供的模具在嵌件300与定位针200对插和拔出时可避免刚性的作用力导致嵌件300变形损坏和定位不准，可避免出现压模现象。

以上仅为本发明的实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
