一种用于颈部肌张力障碍分型的头部角度测量仪的制作方法

本发明涉及医疗器械技术领域，具体地说，是一种用于颈部肌张力障碍分型的头部角度测量仪。

背景技术：

颈部肌张力障碍是一种因颈部肌肉不自主强直性或阵挛性收缩导致颈部扭转或倾斜为特征的肌张力障碍疾病，临床诊断常根据病人头部的异常运动模式分为旋转型、后仰型、前屈型、侧倾型四大类，并将该分型作为制定治疗方案的参考依据之一。2011年，Reichel等人将颈部肌张力障碍的分型进行细化，根据头部与颈部是否有相对异常运动进一步分为11个亚型。尽管分型细化，但是目前的评估均为基于运动模式的直接观测，并未将偏斜或扭转的角度进行量化。采用头颅及脊柱X线多角度摄片虽可以准确测量，但用于长期随访增加病人射线暴露，且操作复杂。如何能够直接对颈部肌张力障碍的异常运动模式进行更加细化的测量及量化评估，对于临床治疗有重要指导意义。

中国专利文献CN201420584181.2，申请日2014.10.10，专利名称为：一种肌张力检测设备，公开了一种肌张力检测设备，包括移动支架、固定支架及操作平台，其特征在于：操作平台水平放置，固定支架固定在操作平台上，可移动的移动支架置于操作平台上且位于固定支架的对侧，上肢或下肢的近端及远端在测试时分别固定在固定支架及移动支架上，移动支架包括底座，带有减速机构的伺服电机固定在底座上，防滑轮胎设于伺服电机的输出轴上，由防滑轮胎及位于底座底部的万向球轮共同形成对底座的支撑，压力感受器的一侧通过立柱固定在底座上，压力感受器的另一侧安装有肢体固定机构一。

上述专利文献旨在于定量、定性测量人体肢体肌张力，帮助检测者精确评定肌张力大小，准确判断肌张力障碍性质。而关于一种针对Reichel等人提出的这一新分型,能够直接对颈部肌张力障碍的异常运动模式进行更加细化的测量及量化评估的技术方案则无相应的公开。

综上所述，需要一种针对Reichel等人提出的这一新分型，提供一种操作简便、直观精确可量化的新型颈部肌张力障碍分型的头部角度测量仪。而关于这种颈部肌张力障碍分型的头部角度测量仪目前未见报道。

技术实现要素：

本发明的目的是针对现有技术中的不足，提供一种针对Reichel等人提出的这一新分型，提供一种操作简便、直观精确可量化的新型颈部肌张力障碍分型的头部角度测量仪。

为实现上述目的，本发明采取的技术方案是：

一种用于颈部肌张力障碍分型的头部角度测量仪所述的头部角度测量仪包括立式装置、头戴装置；所述的头戴装置位于立式装置的上方；所述的头戴装置包括多平面测量器、指针、头盔、松紧绳、延长杆、垂链、触发杆；所述的松紧绳两端固设在头盔上；所述头盔顶部经触发杆与多平面量角器连接；所述的多平面量角器由冠状位量角器和矢状位量角器构成，冠状位量角器和矢状位量角器交叉分布形成四个扇形平面，且在相邻四个扇形平面上分别配置一指针；所述的延长杆一端连接在多平面量角器的矢状位量角器上，延长杆另一端悬挂一垂链，垂链另一端为游离端；所述的立式装置包括底座、半圆环量角器、支架杆部；所述的支架杆部一端固定在底座上；所述的半圆环量角器通过滑块连接在支架杆部上；所述的半圆环量角器设置在头戴装置中的垂链的正下方。

作为一种优选的技术方案，所述的冠状位量角器和矢状位量角器所在平面分别与人体冠状位和矢状位相对应。

作为一种优选的技术方案，所述的支架杆部为长方体。

作为一种优选的技术方案，所述的半圆环量角器所在平面与底座所在平面平行。

作为一种优选的技术方案，所述半圆环量角器中央部固定支架杆部上。

作为一种优选的技术方案，所述的垂链自然状态下的朝向为竖直向下。

本发明优点在于：

1、本发明的一种用于颈部肌张力障碍分型的头部角度测量仪，操作简便，测量精准，结果量化，能够直接对颈部肌张力障碍的异常运动模式进行更加细化的测量及量化评估，极好地适应了颈部肌张力障碍临床分型的诊断要求，同时大大降低诊断成本；

2、利用量角器作为基本材料，以重力及机械运动作为基本测量原理，实现对颈部肌张力障碍病人的头部在冠状位、矢状位的倾斜角度及扭转角度的测量，规避了X线、CT等测量技术的射线暴露及操作复杂等缺点；

3、构造简单：本发明采用多平面量角器装置构造，结合旋转的机械变化，指针在重力及机械作用下于量角器平面内直接转动，构造简单直观；

4、测量精准，结果量化：多平面量角器指针在重力及机械作用下于量角器平面内直接转动，量角器读数直观精准，量化；

5、立式装置半圆环量角器高度可调节：立式装置连接一可调节高度的半圆环量角器，可适应不同身高病人，增加了其测量对象的适用范围，并实现短时间内多次重复测量；

6、制造成本低廉：整个装置由多平面量角器装置构成，制造成本低廉，可大批量生产，制成后可长期重复使用；

7、冠状位量角器和矢状位量角器所在平面分别与人体冠状位和矢状位相对应，通过两者对应关系便于精准测量；

8、指针可在重力及机械作用下于量角器平面内直接转动，一旦头部转动，就会触发相应的指针机械转动，设计巧妙，灵敏度高，通过多平面量角器所测倾斜角度与待测者实际倾斜角度之间的误差小；

9、支架杆部为长方体，用于固定半圆环量角器的刻度方向；

10、半圆环量角器所在平面与底座所在平面平行，而底座是固定在水平面上，可对半圆环量角器建立基准面，精准的测量扭转的角度；

11、半圆环量角器中央部固定支架杆部上，测量范围广，满足待测者在不同方向扭转而进行测量；

12、垂链自然状态下的朝向为竖直向下，设计巧妙，可靠性好，通过垂链的旋转角度进而获得待测者的扭转角度。

附图说明

附图1是本发明的一种用于颈部肌张力障碍分型的头部角度测量仪结构示意图。

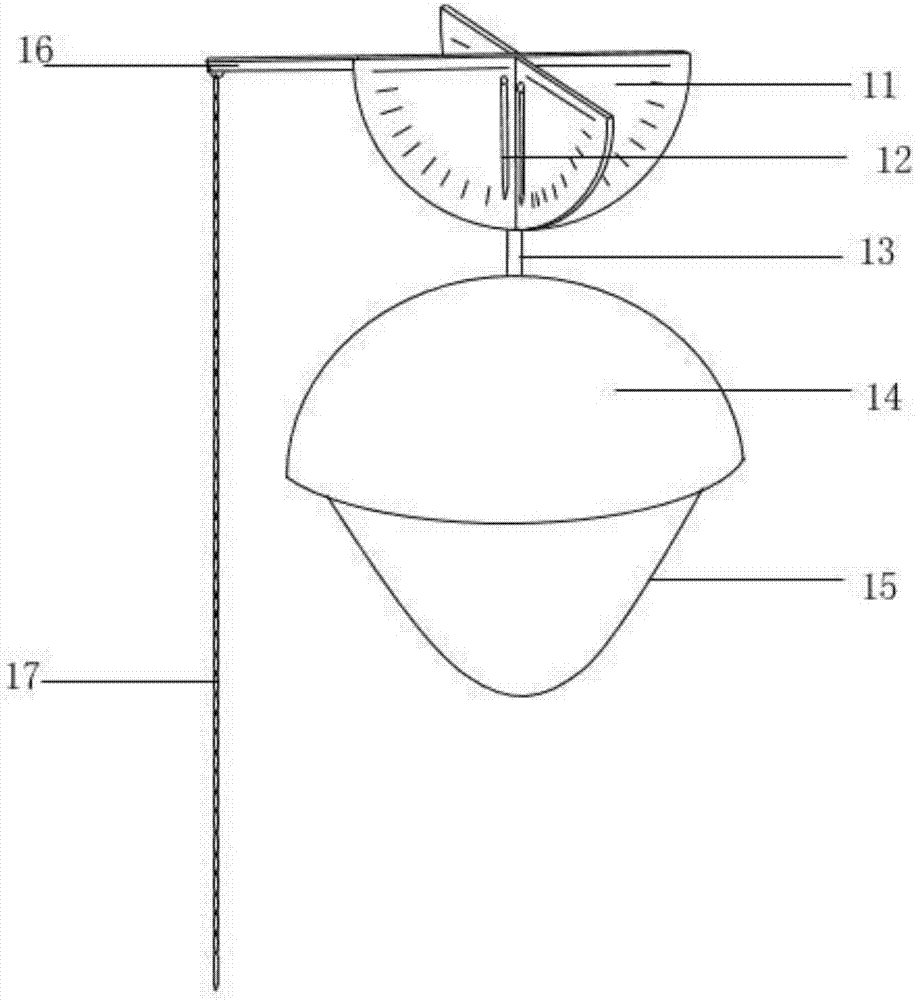

附图2为头戴装置结构示意图。

附图3为立式装置结构示意图。

具体实施方式

下面结合附图对本发明提供的具体实施方式作详细说明。

附图中涉及的附图标记和组成部分如下所示：

1.头戴装置 2.立式装置

11.多平面量角器 12.指针

13.触发杆 14.头盔

15.松紧绳 16.延长杆

17.垂链 21.底座

22.半圆环量角器 23.支架杆部

24.滑块

请参照图1，图1是本发明的一种用于颈部肌张力障碍分型的头部角度测量仪结构示意图。一种用于颈部肌张力障碍分型的头部角度测量仪，所述的头部角度测量仪包括立式装置2、头戴装置1；所述的头戴装置1位于立式装置2的上方。

请参照图2，图2为头戴装置1结构示意图。所述的头戴装置1包括多平面量角器11、指针12、头盔14、松紧绳15、延长杆16、垂链17、触发杆13；所述的松紧绳15两端固设在头盔14上；所述头盔14顶部经触发杆13与多平面量角器11连接；所述的多平面量角器11由冠状位量角器和矢状位量角器构成，冠状位量角器和矢状位量角器所在平面分别与人体冠状位和矢状位相对应，冠状位量角器和矢状位量角器交叉分布形成四个扇形平面，且在在相邻四个扇形平面上分别配置一指针12；所述的延长杆16一端连接在多平面量角器11的矢状位量角器上，延长杆16另一端悬挂一垂链17，垂链17另一端为游离端。

请参照图3，图3为立式装置2结构示意图。所述的立式装置2包括底座、半圆环量角器22、支架杆部23；所述的支架杆部23一端固定在底座上；所述的半圆环量角器22通过滑块24连接在支架杆部23上；所述的半圆环量角器22设置在头戴装置1中的垂链17的正下方。

需要说明的是：使用状态下，头盔14由松紧绳15固定于待测者双耳连线及鼻根-枕骨大孔连线平面头顶部交点。测量时，待测者头部倾斜一定角度，多平面量角器11随之倾斜，指针12在重力及机械作用下于量角器平面内偏转一定角度，测试者读数可得到待测者头部在冠状位、矢状位的倾斜角度，从而对倾斜倾斜的角度进行量化，便于对颈部肌张力障碍分型。

所述的头戴装置1用于对待测者在冠状位和矢状位的倾斜测量，头戴装置1上的多平面量角器11包括冠状位量角器和矢状位量角器，冠状位量角器和矢状位量角器所在平面分别与人体冠状位和矢状位相对应，通过两者对应关系便于精准测量；

所述的冠状位量角器和矢状位量角器交叉分布形成四个扇形平面，将待测者倾斜所占据的三维立体空间进行分区细化，能够更加全面的进行倾斜测量。

在相邻四个扇形平面上分别配置一指针12；在相邻四个扇形平面上分别配置一指针12，每一指针12可在重力及机械作用下于量角器平面内直接转动。一旦头部转动，就会触发相应的指针12机械转动，设计巧妙，灵敏度高，通过多平面量角器11所测倾斜角度与待测者实际倾斜角度之间的误差小。

所述的触发杆13连接在头盔14与多平面量角器11上，用于传递将待测者的姿态信息传递给多平面量角器11。

所述的立式装置2用于进行扭转测量，在多平面量角器11的矢状位量角器顶部连接一延长杆16，延长杆16末端悬挂一垂链17，垂链17在重力作用下保持竖直向下，并随头部扭转而旋转，测试者可经固定于立式装置2的半圆环量角器22读取头部扭转角度，从而对倾扭转的角度进行量化，便于对颈部肌张力障碍分型。

所述的立式装置2上的支架杆部23为长方体，用于固定半圆环量角器22的刻度方向；所述的立式装置2上的半圆环量角器22的高度可根据待测者身高通过滑块24调节。半圆环量角器22的双侧半圆外边界调整至与待测者双肩峰平齐，用于校准待测者躯干位置。

本发明的一种用于颈部肌张力障碍分型的头部角度测量仪的使用方法是：待测者立于底座21上，半圆环量角器22从支架杆部23的顶部降至待测者肩部位置，调整至与待测者双肩峰平齐后固定；多平面量角器11由头盔14通过松紧绳15固定于待测者双耳连线及鼻根-枕骨大孔连线平面头顶部交点，测试者通过多平面量角器11得到病人头部在冠状位、矢状位的倾斜角度；垂链17悬挂于多平面量角器11的矢状位量角器顶部延长杆16的末端，测试者通过固定立式半圆环量角器22获得头部扭转角度。

本发明的一种用于颈部肌张力障碍分型的头部角度测量仪，操作简便，测量精准，结果量化，能够直接对颈部肌张力障碍的异常运动模式进行更加细化的测量及量化评估，极好地适应了颈部肌张力障碍临床分型的诊断要求，同时大大降低诊断成本；利用量角器作为基本材料，以重力及机械运动作为基本测量原理，实现对颈部肌张力障碍病人的头部在冠状位、矢状位的倾斜角度及扭转角度的测量，规避了X线、CT等测量技术的射线暴露及操作复杂等缺点；构造简单，成本低廉：本发明的核心测量装置为多平面量角器11，基本原理为重力及机械作用，装置整体构造简单，成本低廉，可大批量生产；测量精准，结果量化：多平面量角器11指针12在重力及机械作用下于量角器平面内直接转动，量角器读数直观精准，量化；测量对象适用范围广，重复性好：立式装置2半圆环量角器22可根据病人身高自由调整高度，增加了测量对象的适用范围，并实现短时间内多次重复测量；冠状位量角器和矢状位量角器所在平面分别与人体冠状位和矢状位相对应，通过两者对应关系便于精准测量；指针12可在重力及机械作用下于量角器平面内直接转动。一旦头部转动，就会触发相应的指针12机械转动，设计巧妙，灵敏度高，通过多平面量角器11所测倾斜角度与待测者实际倾斜角度之间的误差小；支架杆部23为长方体，用于固定半圆环量角器22的刻度方向；半圆环量角器22所在平面与底座所在平面平行，而底座是固定在水平面上，可对半圆环量角器22建立基准面，精准的测量扭转的角度；半圆环量角器中央部固定支架杆部23上，测量范围广，满足待测者在不同方向扭转而进行测量；垂链17自然状态下的朝向为竖直向下，设计巧妙，可靠性好，通过垂链17的旋转角度进而获得待测者的扭转角度。

以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员，在不脱离本发明方法的前提下，还可以做出若干改进和补充，这些改进和补充也应视为本发明的保护范围。
