一种食品连接下料切片机构的制作方法

本发明涉及食品加工设备技术领域，更具体的说涉及一种食品连接下料切片机构。

背景技术：
：

现有的条形食品需要进行切片使用时，现有的方式最常用的就是人工切片，其切片效率低，而且均匀性并不理想。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供一种食品连接下料切片机构，它可以将条形食品进行自动切片，同时，其可以将条形食品进行切料的同时，准备后续的条形食品，从而实现连接切片，其自动切片效率高，效果好。

本发明的技术解决措施如下：

一种食品连接下料切片机构，包括收集架，所述收集架的顶板上具有下料通孔，所述收集架的顶板的顶面固定有前部板，下料通孔处于前部板的左侧，前部板的右侧的收集架的顶板的前后两侧固定有下料支撑板，下料支撑板的外侧壁上固定有多个限位气缸，限位气缸的推杆穿过下料支撑板并固定有侧限位板，两个侧限位板之间的收集架的顶板中部固定有导向凹槽，收集架的顶板的右侧固定有右连接板，右连接板的右侧壁上固定有进料气缸，进料气缸的推杆穿过右连接板并固定有推料板，推料板的底面固定有移动部，移动部插套在导向凹槽中，上支撑板的左端固定在前部板上，上支撑板的右端底面固定有底部支撑柱，底部支撑柱的底端固定在右连接板上，上支撑板的中部具有通槽，上支撑板的顶面固定有主连接板，主连接板的顶面固定有两个伸缩气缸，伸缩气缸的推杆穿过主连接板和通槽并固定有下连接板体，下连接板体的底面两侧固定有下板体，两个下板体的外侧壁上固定有夹持气缸，夹持气缸的推杆穿过下板体并固定有弧形夹持板，同一个下板体的两个弧形夹持板左右对应，两个下连接板体处于两个侧限位板之间；

所述前部板的底面中部具有进料横向通槽，进料横向通槽与两个侧限位板之间的收集架的顶板上方相对应；所述前部板的左侧壁面的上部固定有上气缸连接板，上气缸连接板的顶面固定有两个切料气缸，两个切料气缸的推杆穿过上气缸连接板并固定有切料连接部，切料连接部的底面固定有切料刀片。

所述收集架的前后两个侧板的内侧壁上固定有横向导向条，两个横向导向条的相对壁面为弧形壁面。

所述导向凹槽的内侧壁上固定有自润滑耐磨层，移动部与自润滑耐磨层相接触。

所述前部板的左侧壁的前后壁面固定有导向块，两个导向块的相对壁面上具有滑槽，切料刀片的边部插套在滑槽中。

所述两个侧限位板的底面固定有润滑块，润滑块压靠在收集架的顶板的顶面上，两个侧限位板的相对壁面上固定有弹性层。

本发明的有益效果在于：

它可以将条形食品进行自动切片，同时，其可以将条形食品进行切料的同时，准备后续的条形食品，从而实现连接切片，其自动切片效率高，效果好。

附图说明：

图1为本发明的结构示意图；

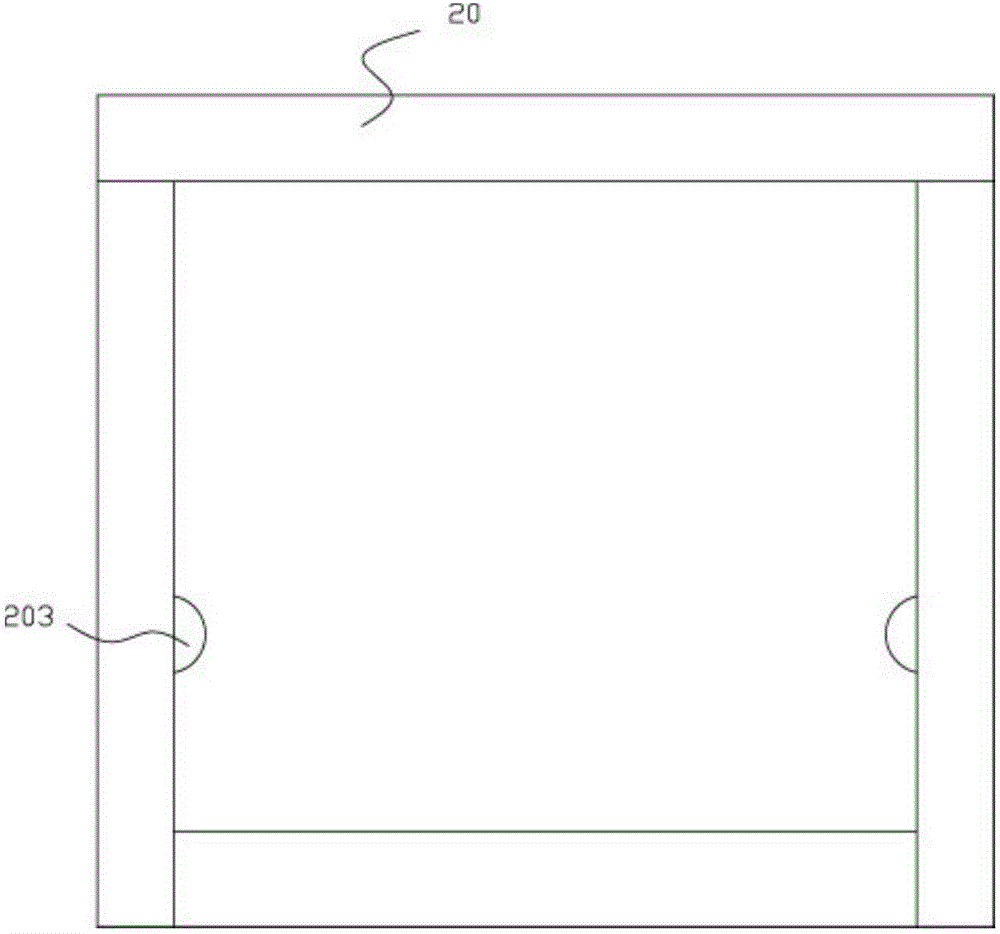

图2为本发明的局部左视图；

图3是本发明的上支撑板处的结构的局部剖视图；

图4是前部板及相关部件的局部结构示意图。

具体实施方式：

实施例：见图1至图4所示，一种食品连接下料切片机构，包括收集架20，所述收集架20的顶板上具有下料通孔21，所述收集架20的顶板的顶面固定有前部板10，下料通孔21处于前部板10的左侧，前部板10的右侧的收集架20的顶板的前后两侧固定有下料支撑板11，下料支撑板11的外侧壁上固定有多个限位气缸12，限位气缸12的推杆穿过下料支撑板11并固定有侧限位板13，两个侧限位板13之间的收集架20的顶板中部固定有导向凹槽14，收集架20的顶板的右侧固定有右连接板15，右连接板15的右侧壁上固定有进料气缸16，进料气缸16的推杆穿过右连接板15并固定有推料板161，推料板161的底面固定有移动部162，移动部162插套在导向凹槽14中，上支撑板17的左端固定在前部板10上，上支撑板17的右端底面固定有底部支撑柱171，底部支撑柱171的底端固定在右连接板15上，上支撑板17的中部具有通槽172，上支撑板17的顶面固定有主连接板173，主连接板173的顶面固定有两个伸缩气缸174，伸缩气缸174的推杆穿过主连接板173和通槽172并固定有下连接板体175，下连接板体175的底面两侧固定有下板体176，两个下板体176的外侧壁上固定有夹持气缸177，夹持气缸177的推杆穿过下板体176并固定有弧形夹持板178，同一个下板体176的两个弧形夹持板178左右对应，两个下连接板体175处于两个侧限位板13之间；

所述前部板10的底面中部具有进料横向通槽18，进料横向通槽18与两个侧限位板13之间的收集架20的顶板上方相对应；所述前部板10的左侧壁面的上部固定有上气缸连接板19，上气缸连接板19的顶面固定有两个切料气缸191，两个切料气缸191的推杆穿过上气缸连接板19并固定有切料连接部192，切料连接部192的底面固定有切料刀片193。

进一步的说，所述收集架20的前后两个侧板的内侧壁上固定有横向导向条203，两个横向导向条203的相对壁面为弧形壁面。

进一步的说，所述导向凹槽14的内侧壁上固定有自润滑耐磨层141，移动部162与自润滑耐磨层141相接触。

进一步的说，所述前部板10的左侧壁的前后壁面固定有导向块110，两个导向块110的相对壁面上具有滑槽111，切料刀片193的边部插套在滑槽111中。

进一步的说，所述两个侧限位板13的底面固定有润滑块131，润滑块131压靠在收集架20的顶板的顶面上，两个侧限位板13的相对壁面上固定有弹性层132。

本实施例中，通过将条形食品处于四个弧形夹持板178之间，然后，通过伸缩气缸174的推杆下降，并通过夹持气缸177的推杆回缩，使得条形食品自动掉入两个侧限位板13之间，然后，所有回位，然后，将条形食品再放置在四个弧形夹持板178中；

然后，通过进料气缸16的推杆推动，将条形食品向左移动，然后，当条形食品向左伸出进料横向通槽18，然后，通过切料气缸191的推杆推动，从而将切料刀片193将条形食品进行切片，切片后的食品从下料通孔21下料进入收集架20中的收集箱中进行收集切片食料，其切片效果好，效率高。
