一种漆包线切割装置的制作方法

本实用新型涉及漆包线切割领域，特别是一种漆包线切割装置。

背景技术：

现如今随着电子产品的增加，漆包线的运用也越来越广泛，许多的厂家开始了漆包线的生产，漆包线上的刺鼻气味会给切割者造成身体上的危害，令人感到不适，会出现切割问题，手动切割产量慢，费时费力还有安全隐患，因此设计一种漆包线切割装置十分的必要。

技术实现要素：

本实用新型的目的是为了解决上述问题，设计了一种漆包线切割装置。

实现上述目的本实用新型的技术方案为，一种漆包线切割装置，包括工作台,所述工作台上表面中心处设有切割机构，所述切割机构一侧设有龙门架，所述龙门架上设有竖直平行的两组圆杆，所述两组圆杆上均设有滚筒，所述滚筒外圆周面上缠绕有漆包线，所述切割机构另一侧设有机械夹手，所述切割机构由设置在工作台上的矩形箱体、设置在矩形箱体内夹角处的红外线摄像头、加工在矩形箱体两侧表面上的矩形开口、设置在矩形箱体内且与矩形开口相平行的横板、设置在矩形箱体内上表面且伸缩端向下的伸缩气缸、设置在伸缩气缸伸缩端的安装板和设置在安装板下表面的刀头共同构成的，所述其中一个矩形开口上设有一号红外线接收器，所述机械夹手上设有红外线发射器，所述工作台一侧表面上设有控制器，所述控制器上设有电容显示屏，所述控制器下方设有市电接口，所述市电接口与控制器电性相连，所述控制器分别与切割机构、红外线发射器、一号红外线接收器、机械夹手和电容显示屏电性相连。

所述工作台下表面设有两组万向轮。

所述机械夹手一侧设有底座，所述底座上表面中心处螺旋连接有立杆，所述立杆上端设有托板，所述托板上表面设有收集盒，所述收集盒上设有二号红外线接收器，所述控制器与二号红外线接收器电性相连。

利用本实用新型的技术方案制作的一种漆包线切割装置。本装置操作简单，半自动化运行，减少安全隐患，产量高提高经济效率，方便实用。

附图说明

图1是本实用新型所述一种漆包线切割装置的结构示意图；

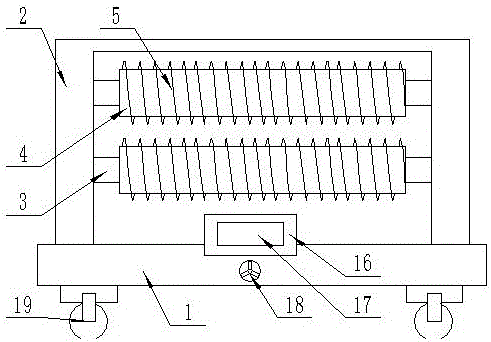

图2是本实用新型所述一种漆包线切割装置的侧视图；

图中，1、工作台；2、龙门架；3、圆杆；4、滚筒；5、漆包线；6、机械夹手；7、矩形箱体；8、红外线摄像头；9、矩形开口;10、横板;11、伸缩气缸;12、安装板；13、刀头；14、一号红外线接收器；15、红外线发射器；16、控制器；17、电容显示屏；18、市电接口；19、万向轮；20、底座；21、立杆；22、托板;23、收集盒；24、二号红外线接收器。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-2所示，一种漆包线切割装置，包括工作台（1）,所述工作台（1）上表面中心处设有切割机构，所述切割机构一侧设有龙门架（2），所述龙门架（2）上设有竖直平行的两组圆杆（3），所述两组圆杆（3）上均设有滚筒（4），所述滚筒（4）外圆周面上缠绕有漆包线（5），所述切割机构另一侧设有机械夹手（6），所述切割机构由设置在工作台（1）上的矩形箱体（7）、设置在矩形箱体（7）内夹角处的红外线摄像头（8）、加工在矩形箱体（7）两侧表面上的矩形开口（9）、设置在矩形箱体（7）内且与矩形开口（9）相平行的横板（10）、设置在矩形箱体（7）内上表面且伸缩端向下的伸缩气缸（11）、设置在伸缩气缸（11）伸缩端的安装板（12）和设置在安装板（12）下表面的刀头（13）共同构成的，所述其中一个矩形开口（9）上设有一号红外线接收器（14），所述机械夹手（6）上设有红外线发射器（15），所述工作台（1）一侧表面上设有控制器（16），所述控制器（16）上设有电容显示屏（17），所述控制器（16）下方设有市电接口（18），所述市电接口（18）与控制器（16）电性相连，所述控制器（16）分别与切割机构、红外线发射器（15）、一号红外线接收器（14）、机械夹手（6）和电容显示屏（17）电性相连;所述工作台（1）下表面设有两组万向轮（19）;所述机械夹手（6）一侧设有底座（20），所述底座（20）上表面中心处螺旋连接有立杆（21），所述立杆（21）上端设有托板（22），所述托板（22）上表面设有收集盒（23），所述收集盒（23）上设有二号红外线接收器（24），所述控制器（16）与二号红外线接收器（24）电性相连。

本实施方案的特点为，工作台上表面中心处设有切割机构，切割机构一侧设有龙门架，龙门架上设有竖直平行的两组圆杆，两组圆杆上均设有滚筒，滚筒外圆周面上缠绕有漆包线，切割机构另一侧设有机械夹手，切割机构由设置在工作台上的矩形箱体、设置在矩形箱体内夹角处的红外线摄像头、加工在矩形箱体两侧表面上的矩形开口、设置在矩形箱体内且与矩形开口相平行的横板、设置在矩形箱体内上表面且伸缩端向下的伸缩气缸、设置在伸缩气缸伸缩端的安装板和设置在安装板下表面的刀头共同构成的，其中一个矩形开口上设有一号红外线接收器，机械夹手上设有红外线发射器，工作台一侧表面上设有控制器，控制器上设有电容显示屏，控制器下方设有市电接口，市电接口与控制器电性相连，控制器分别与切割机构、红外线发射器、一号红外线接收器、机械夹手和电容显示屏电性相连。本装置操作简单，半自动化运行，减少安全隐患，产量高提高经济效率，方便实用。

在本实施方案中，一种漆包线切割装置由控制器控制，控制器上的电容显示屏可以对装置信息进行显示与更改，控制器下方的市电接口使装置接入电网，为装置提供电能。切割机构一侧的龙门架用于安装竖直平行的两组圆杆，两组圆杆上的滚筒用于在外圆周面上缠绕漆包线。切割机构另一侧的机械夹手用于对切割好的漆包线进行夹取移动。切割机构为工作台上的矩形箱体，矩形箱体内夹角处的红外线摄像头可对箱体内部进行监控，矩形箱体两侧表面上的矩形开口用于漆包线的进出开口，矩形箱体内且与矩形开口相平行的横板用于放置漆包线，并对其进行切割。矩形箱体内上表面且伸缩端向下的伸缩气缸用于推动伸缩端的安装板，使安装板下表面的刀头向下移动，对横版上的漆包线进行切割。矩形开口上的一号红外线接收器与收集盒上的二号红外线接收器，配合机械夹手上的红外线发射器，用于引导机械夹手进行精准移动抓取。机械夹手一侧的底座用于螺旋连接立杆，通过杆固定上端的托板，托板上的收集盒可对切割好的漆包线进行收集。工作台下表面的两组万向轮使装置方便移动。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
