一种可移动焊接设备的制作方法

本实用新型属于电焊设备领域，尤其涉及一种可移动焊接设备。

背景技术：

电焊是一种常用的生产维修设备，电焊机使用过程中，除了电焊机外，还需要配备焊条、电焊帽、手套、锤子、电缆以及其它多种用具，电焊机比较笨重，电焊相关用具数量有较多，这些给焊接设备和用具的移动造成较大困难，取用和转移过程中，工作人员的劳动强度很大。

技术实现要素：

本实用新型提供一种可移动焊接设备，以解决上述背景技术中提出的问题。

本实用新型所解决的技术问题采用以下技术方案来实现：本实用新型提供了一种可移动焊接设备，包括推车和电焊机，所述的推车包括工具箱和下车体，工具箱摞在下车体上，工具箱的四个侧面上各设置有一个把手，工具箱的底部设置有小滚轮，所述的电焊机安放在下车体内，下车体为框架式结构，下车体的侧面设置有护栏、焊条筒、挂钩、推车扶手和配电箱，下车体的顶部设置有储物槽，下车体的底部设置有大滚轮，下车体内还设置有电缆盘，电缆盘的中心设置有旋转驱动轴，旋转驱动轴的端部穿过下车体的侧壁，旋转驱动轴的端部安装有旋转手柄。

所述的工具箱上设置有上盖，工具箱与下车体通过快速搭扣锁紧固定。

本实用新型的有益效果为：

1、本实用新型将电焊机设置在推车上，并在推车上设置了工具箱、电缆盘、焊条筒等装置，可将电焊相关用具一并收纳在推车内，搬运和移动均比较方便。

2、本实用新型将电缆盘的旋转手柄设置在下车体的外侧，通过旋转手柄可快速的将电缆收纳在推车内。

3、下车体采用框架式结构而不是封闭式结构，充分满足了电焊机的散热需求。

4、实际使用时，需要经常从工具箱中取用各种工具，可拆卸的工具箱使得工作人员可将工具箱放在触手可及的地方，以便于取用工具，提高效率。

5、在工具箱底部设置小滚轮并在其四个侧面均设置把手，使工作人员可以在地面上自如的移动工具箱。

6、配电箱的设计，可在发生意外时及时切断电源，防止事故加剧。

7、挂钩的设置，可用来在工作中止时挂放电焊钳、电焊帽等用具，使得工作更舒适，工作现场更整洁。

附图说明

图1是本实用新型的结构示意图；

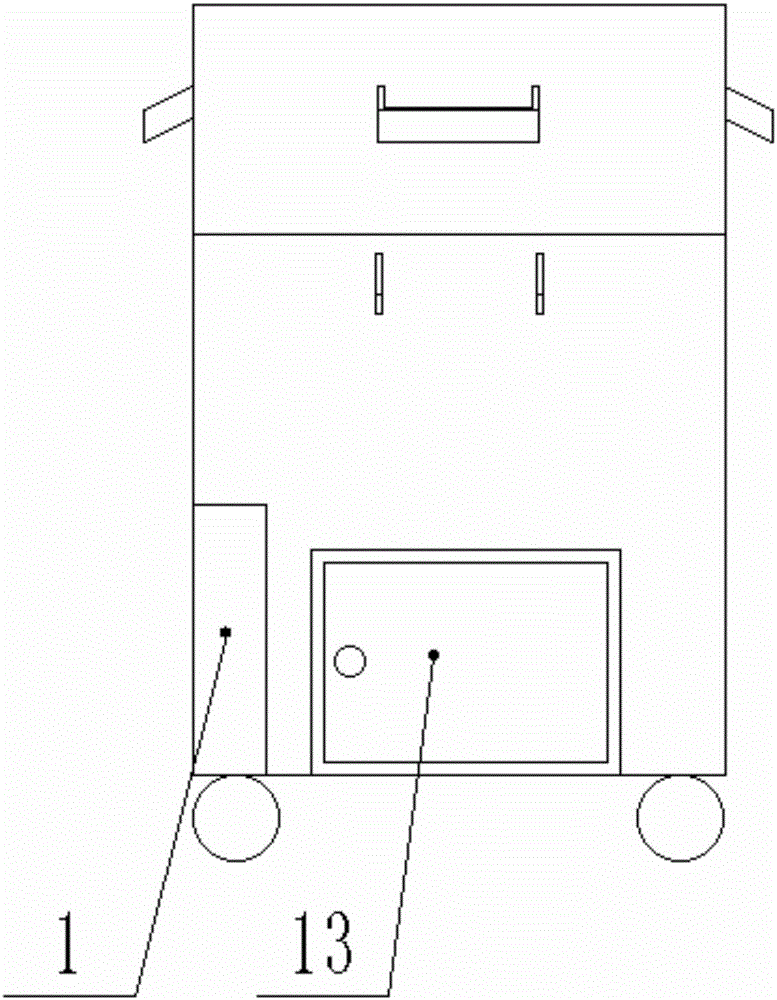

图2是图1的左视图。

图中：1-焊条筒，2-下车体，3-电焊机，4-护栏，5-挂钩，6-小滚轮，7-把手，8-工具箱，9-推车扶手，10-旋转手柄，11-电缆盘，12-大滚轮，13-配电箱。

具体实施方式

以下结合附图对本实用新型做进一步描述：

本实施例包括推车和电焊机3。

所述的推车包括工具箱8和下车体2，工具箱8摞在下车体2上。实际使用时，需要经常从工具箱8中取用各种工具，可拆卸的工具箱8使得工作人员可将工具箱8放在触手可及的地方，以便于取用工具，提高效率。

工具箱8的四个侧面上各设置有一个把手7，工具箱8的底部设置有小滚轮6。在工具箱8底部设置小滚轮6并在其四个侧面均设置把手7，使工作人员可以在地面上自如的移动工具箱8。

所述的电焊机3安放在下车体2内，下车体2为框架式结构。下车体2采用框架式结构而不是封闭式结构，充分满足了电焊机的散热需求。

下车体2的侧面设置有护栏4、焊条筒1、挂钩5、推车扶手9和配电箱13，下车体2的顶部设置有储物槽，下车体2的底部设置有大滚轮12。配电箱13的设计，可在发生意外时及时切断电源，防止事故加剧。挂钩5的设置，可用来在工作中止时挂放电焊钳、电焊帽等用具，使得工作更舒适，工作现更整洁。

下车体2内还设置有电缆盘11，电缆盘11的中心设置有旋转驱动轴，旋转驱动轴的端部穿过下车体2的侧壁，旋转驱动轴的端部安装有旋转手柄10。将电缆盘11的旋转手柄10设置在下车体2的外侧，通过旋转手柄10可快速的将电缆收纳在推车内。

所述的工具箱8上设置有上盖(图中未示出)，工具箱8与下车体2通过快速搭扣(图中未示出)锁紧固定。

本实用新型将电焊机3设置在推车上，并在推车上设置了工具箱8、电缆盘11、焊条筒1等装置，可将电焊相关用具一并收纳在推车内，搬运和移动均比较方便。
