一种发动机悬置结构的制作方法

本实用新型涉及发动机安装领域，具体涉及一种发动机悬置结构。

背景技术：

发动机悬置布置在发动机仓内，需经受发动机高温的辐射，且发动机仓内通风很差，造成橡胶悬置在高温环境下工作，老化速度快，减振性能下降严重。

技术实现要素：

本实用新型的目的在于解决上述问题，提供一种发动机悬置结构。

为了实现本实用新型的目的，本实用新型采用的技术方案为：

一种发动机悬置结构，包括上支架和下支架，有一个固定螺杆穿过上支架用于安装固定发动机，在上支架的上方设有金属罩，上支架的下方通过橡胶垫块安装在下支架上，下支架设有一个向下的定位销。

本实用新型的有益效果在于：降低发动机橡胶悬置工作环境温度，保护橡胶，降低橡胶悬置老化及性能劣化速度，进而改善发动机NVH性能，提高驾乘人员的舒适性，减少车辆噪声对环境的污染，并改善发动机工作环境，增加发动机寿命。

附图说明

图1为本实用新型示意图，

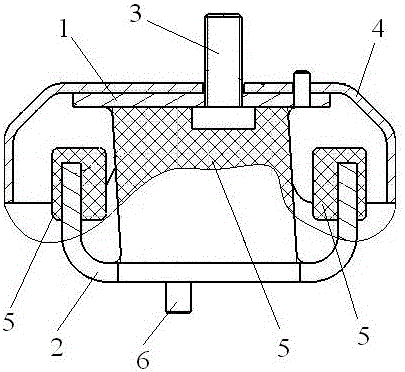

图2为本实用新型局部剖视图。

具体实施方式

下面结合附图和实施例对本实用新型进一步说明：

实施例： 参见图1，图2。

一种发动机悬置结构，包括上支架1和下支架2，有一个固定螺杆3穿过上支架1用于安装固定发动机，在上支架1的上方设有金属罩4，上支架1的下方通过橡胶垫块5安装在下支架2上，下支架2设有一个向下的定位销6。

本实用新型的实施例公布的是较佳的实施例，但并不局限于此，本领域的普通技术人员，极易根据上述实施例，领会本实用新型的精神，并做出不同的引申和变化，但只要不脱离本实用新型的精神，都在本实用新型的保护范围内。
