料箱出料口手动调节装置的制作方法

本实用新型涉一种养殖场用的添加饲料的设备的技术领域，特别是涉及一种料箱出料口手动调节装置。

背景技术：

现有技术中，每条料线上可以安装不同数量的料箱。料箱是储料装置，每个料箱负责供给一段预定料线的饲料。喂料是否均匀，取决料箱出料口调节是否合适。由于肉种鸡饲养过程中几乎每周料量都在变化，所以要求每周都必须调节出料口。

传统料箱出料口是由两个螺丝固定一个调节片构成的，每次调节出料口都必须使用扳子和钳子等工具，才能松开固定螺丝进行调节，然后再用工具拧紧，才能完成一次调节，不仅需要工具，还费时间，每次调节需要3～5分钟才能完成，费时费力。

技术实现要素：

为解决上述问题，本实用新型的目的是提出一种料箱出料口手动调节装置。

本实用新型的技术方案如下：

一种料箱出料口手动调节装置，包括支撑架和升降杆、以及出料挡板，其特征是：所述的支撑架包括直角连接的竖板和水平板，其竖板上设有安装固定孔，安装固定孔内设有固定螺钉；所述的水平板上部固定连接有一固定螺母，所述的升降杆上部为旋柄，杆体为螺纹杆，杆体下部穿过固定螺母，伸到支撑架下部，在杆体的最下端设有圆柱形收缩段，所述的出料挡板包括竖向的挡板主体和上部的折边，在折边部上设有通孔，所述的圆柱形收缩段穿过该通孔，在折边的上部的圆柱形收缩段上还套装有限位垫圈，在折边的下部的圆柱形收缩段上设有横向的销钉孔，在该销钉孔内穿过有销钉，该销钉两端部支撑起出料挡板的折边。

优选的，所述的升降杆上位于支撑架和出料挡板之间设有可沿螺纹杆升降的活动式锁定螺母。

优选的，所述的支撑架的固定孔为上下两排，每排为两个。

优选的，所述的支撑架的竖板的背面与出料挡板的挡板主体的背面位于同一平面上。

优选的，所述的出料挡板的主体下部设有“门”形出料口，在挡板的主体的中部竖向中心位置设有长圆孔。

本实用新型的技术效果是：

该出料口手动调节装置利用的是水闸原理，原来由两个螺丝拧紧才能固定的调节片，改为由一条垂直螺丝牵引固定，调节时只需要用手正反拧动牵引螺丝，就可以由牵引螺丝拉动调节片上下活动，从而实现出料口大小的调节。

具体来说，该料箱出料口手动调节装置的优点是：

省事，不需要扳子、钳子等工具；省时，只需要弯下腰拧拧螺丝即可，几秒钟即可完成；准确，调大调小只需要反拧和正拧螺丝，根据需要决定拧螺丝的多少，由于是在原来的基础上进行调节，每次只是微调。而传统的装置在松开固定螺丝的同时，调节片位置经常已经发生改变，没有原来的位置作参照，调节不会准确；简单易制作、安装和使用，成本低。

附图说明

图1是该料箱出料口手动调节装置的主视结构示意图；

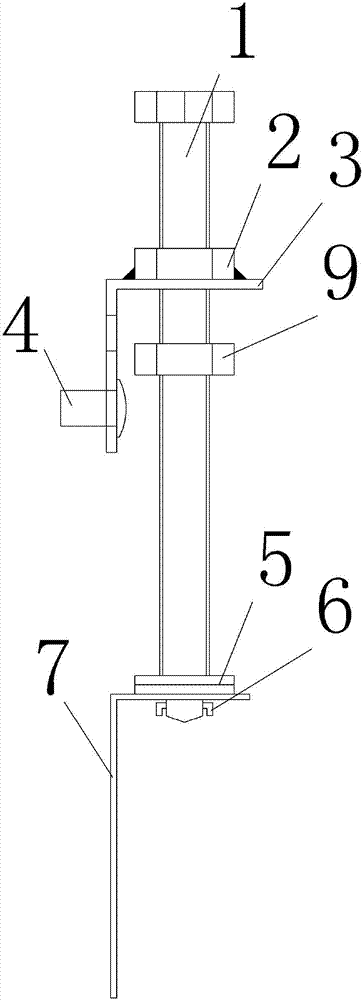

图2为图1的左视结构示意图；

图1.升降杆、2.固定螺母、3.支撑架、4.固定螺钉、5.限位垫圈、6.销钉、7.出料挡板、8.出料口、9.锁定螺母。

具体实施方式

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图1-2对本实用新型实施方式作进一步地详细描述。

一种料箱出料口手动调节装置，包括支撑架和升降杆、以及出料挡板，所述的支撑架包括直角连接的竖板和水平板，其竖板上设有安装固定孔，安装固定孔内设有固定螺钉；所述的水平板上部固定连接有一固定螺母，所述的升降杆上部为旋柄，杆体为螺纹杆，杆体下部穿过固定螺母，伸到支撑架下部，在杆体的最下端设有圆柱形收缩段，所述的出料挡板包括竖向的挡板主体和上部的折边，在折边部上设有通孔，所述的圆柱形收缩段穿过该通孔，在折边的上部的圆柱形收缩段上还套装有限位垫圈，限位垫圈一方面用于和销钉配合实现对出料挡板的定位，在折边的下部的圆柱形收缩段上设有横向的销钉孔，在该销钉孔内穿过有销钉，该销钉两端部支撑起出料挡板的折边。所述的升降杆上位于支撑架和出料挡板之间设有可沿螺纹杆升降的活动式锁定螺母，用于调整后的位置锁定。所述的支撑架的固定孔为上下两排，每排为两个。所述的支撑架的竖板的背面与出料挡板的挡板主体的背面位于同一平面上。便于该装置的安装和调整使用。所述的出料挡板的主体下部设有“门”形出料口，在挡板的主体的中部竖向中心位置设有长圆孔。
