一种养牛用送料装置的制作方法

本发明属于畜牧养殖技术领域，具体公开了一种养牛用送料装置。

背景技术

畜牧业是利用畜禽等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门。

在畜牧养牛中，由于牛的食量较大，工人每日需将大量的饲料投进饲料槽中给牛吃，不但工作效率低，并且工作强度非常大。

为解决上述技术问题，授权公告号为cn207185583u的中国实用新型专利，公开了一种养牛用送料装置，包括壳体，壳体为中空设置，壳体上侧壁设有进料口，且进料口处转动连接有盖板，壳体中设有倾斜设置的滑料板，壳体的侧壁还设有与内部连通的出料口，且出料口与滑料板匹配设置，壳体的侧壁中竖直设有第一滑槽，且第一滑槽位于出料口的上方并与出料口连通，第一滑槽上侧内壁通过第一弹簧连接有与出料口匹配的滑板，壳体的侧壁还设有与第一滑槽连通的条形开口，第一滑槽中还设有横向设置的卡杆，且卡杆贯穿条形开口和滑板侧壁并延伸至壳体外。

采用上述专利的技术方案，会存在以下技术问题，1)在实际畜牧养殖过程中，工人推动送料装置沿饲料槽前进，由于饲料的流动性较差，当出料口的开口较大时，饲料会一下子倾倒入饲料槽内，当出料口较小时，饲料非常容易在出料口滞留，需要工人不断的疏通出料口，使得饲料从出料口落到饲料槽内，即单位时间内，饲料从出料口进入饲料槽的量十分的不稳定，饲料落于饲料槽内后，还需要工人将饲料在饲料槽内分配均匀，无论是工人疏通出料口还是工人将饲料槽内的饲料分配均匀，都无疑增加了工人的劳动强度；2)当遇到饲料槽的位置较高时，工人通过转动壳体底部的螺纹杆，使整个壳体的位置升高，由于壳体的材质大多是钢铁，装有饲料的壳体的实际重量较大，工人需要向螺纹杆施加非常大的转动力，才能使螺纹杆转动。

技术实现要素：

本发明的目的在于提供一种养牛用送料装置，以解决饲料从养牛用送料装置的出料口进入饲料槽的量十分不稳定的问题。

为了达到上述目的，本发明的基础方案为：

一种养牛用送料装置，包括出料管和底部设有万向轮的车体，所述出料管内设有控料装置和震动装置，所述控料装置包括y型的第一拉紧绳、第一限位块、第二限位块、第二挡料板和第一摆动板，出料管的中心线两侧对称设有两个第二挡料板和两个第一摆动板，所述第二挡料板上设有所述第一限位块，所述第一摆动板上开有条形孔，所述第一限位块滑动连接在所述条形孔内，所述条形孔内设有驱使第一摆动板向出料管的中心线靠近的拉簧，在未受力时，两个第一摆动板在出料管的中心线处相抵；所述第一拉紧绳包括两个处于上部的第一拉动段和一个处于下部的第一限位段，第一摆动板远离出料管的中心线的一端与第一拉动段连接，所述第一限位段上设有多个与第二限位块匹配的限位孔，所述车体上固定连接有所述第二限位块，所述第二限位块处于出料管的下方，

所述震动装置设于控料装置的下部，所述震动装置包括y型的第二拉紧绳、电机、转动盘和第二摆动板，所述出料管的中心线两侧对称设有两个第二摆动板，所述第二摆动板的一端铰接在所述第二挡料板上，所述第二摆动板的摆动能够推动第一摆动板靠近出料管的一端向上摆动；所述电机和转动盘均设于出料管的下方，所述电机固定连接在车体上，所述电机的输出轴与转动盘的中心固定连接；所述第二拉紧绳包括两个处于上部的第二拉动段和一个处于下部的第二限位段，第二摆动板靠近出料管的中心线的一端与第二拉动段连接，所述第二限位段固定连接在转动盘的偏心位置处。

本基础方案的工作原理在于：

采用本送料装置时，工人首先向车体内装入饲料。由于第二挡料板上设有第一限位块，第一摆动板上开有条形孔，第一限位块滑动连接在条形孔内，并且条形孔内设有驱使第一摆动板向出料管的中心线靠近的拉簧，在未受力时，两个第一摆动板在出料管的中心线处相抵，所以车体内的饲料由于第一摆动板的阻碍，未从出料管中流出；

随后推动车体移动，使出料管朝向牲畜的饲料槽后，工人竖直向下拉动第一拉紧绳的第一限位段，第一限位段通过两个第一拉动段带动两个第一摆动板向远离出料管的中心线方向移动，第一限位段竖直向下移动的距离越大，第一摆动板距离出料管的中心线的距离越大，饲料经出料管流出的开口越大，饲料从出料管流出的速度越大；工人根据实际需要控制第一限位段的竖直向下移动距离，并将第一限位段上的限位孔套在第二限位孔上进行位置固定。

最后，启动电机，电机的转动带动转动盘转动，转动盘转动间歇带动第二限位段竖直向下移动，第二限位段的移动通过第二拉动段带动第二摆动板摆动，第二摆动板的摆动能够推动第一摆动板靠近出料管的一端向上摆动，从而震动第一摆动板上的饲料，避免饲料在第一摆动板上滞留的情况发生。

本基础方案的有益效果在于：1)工人通过拉动第一拉紧绳的第一限位段，就能够十分简单的实现对出料管内饲料流出开口调整，控制方式简单；2)通过第二拉紧绳、电机、转动盘和第二摆动板的相互配合，十分简单的实现第二摆动板的摆动，第二摆动板的摆动推动第一摆动板靠近出料管的一端向上摆动，通过控制电机的转动速度就能够控制第一摆动板的摆动速度，第一摆动板的摆动速度越快，饲料从出料管流出的速度越快，所以震动装置不但能够防止饲料在出料管内滞留，而且还起到了二次调速的作用；3)第二摆动板的摆动推动第一摆动板靠近出料管的一端向上摆动，不会改变出料管内饲料流出开口大小，工人能够较为准确的控制饲料从出料管流出的速度。

进一步，所述车体的内侧壁竖直滑动连接有盛装件，所述盛装件的一侧设有向下倾斜的出料管，所述车体的一侧开有滑动孔，所述出料管的一端伸出所述滑动孔，所述滑动孔内竖直滑动连接有第一挡料板，所述第一挡料板处于所述出料管的上方；所述车体的底部设有用于驱使盛装件竖直移动的升降件。与现有技术中只能够调整整个车体高度的送料装置相比，本装置只需要控制盛装件的竖直移动情况，调整更加省力、方便。

进一步，所述升降件为螺杆，所述螺杆的底部伸出所述车体的底部，所述螺杆与车体螺纹连接，能够最为简单的实现盛装件的竖直移动。

进一步，所述出料管远离出料管的中心线处设有限位转轮，所述限位转轮的所在水平面在第一限位块与第二摆动板之间。限位转轮使第二拉动段自出料管的中心线向上倾斜，更加有利于第二拉动段带动第二摆动板的摆动。

进一步，所述盛装件的顶面向出料管倾斜，方便盛装件上的饲料出料。

进一步，所述车体的下部设有侧盖。盛装件竖直移动过程中，饲料会从盛装件与车体之间的间隙漏到车体的下部，打开侧盖，工人就能够对漏到车体的下部的饲料回收。

附图说明

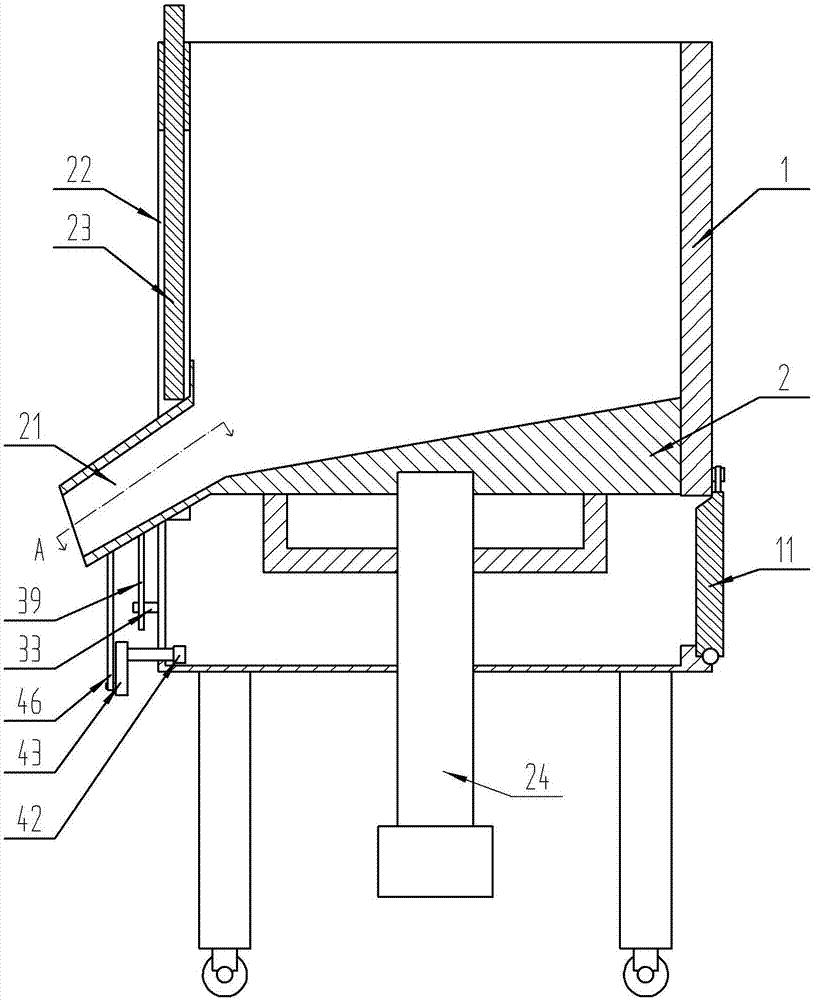

图1为本发明实施例的剖视图

图2为图1中出料管沿a方向的剖视图；

图3为本发明实施例第一挡料板、滑动孔和出料管的安装结构示意图；

图4为本发明实施例第一拉紧绳的结构示意图；

图5为本发明实施例第二拉紧绳的结构示意图。

具体实施方式

下面通过具体实施方式对本发明作进一步详细的说明：

说明书附图中的附图标记包括：车体1、侧盖11、盛装件2、出料管21、滑动孔22、第一挡料板23、升降件24、控料装置3、第一拉紧绳31、第一限位块32、第二限位块33、第二挡料板34、第一摆动板35、条形孔36、拉簧37、第一拉动段38、第一限位段39、限位孔310、限位转轮311、震动装置4、第二拉紧绳41、电机42、转动盘43、第二摆动板44、第二拉动段45、第二限位段46。

如图1和图3所示，一种养牛用送料装置，包括车体1，车体1的底部设有万向轮，车体1的一侧设有推动把手(图中未画出)，车体1的内侧壁竖直滑动连接有盛装件2，盛装件2的一侧设有向下倾斜的出料管21，车体1的一侧开有滑动孔22，出料管21的一端伸出滑动孔22，滑动孔22内竖直滑动连接有第一挡料板23，第一挡料板23处于出料管21的上方；盛装件2在车体1内的竖直滑动能够带动出料管21的竖直滑动，滑动孔22的设置就是为了方便出料管21的竖直滑动，当盛装件2带动出料管21竖直向上滑动时，处于出料管21上方的第一挡料板23也会在出料的推动下竖直向上滑动，第一挡料板23的设置就是为了防止车体1内的饲料经滑动孔22漏出。

车体1的底部设有用于驱使盛装件2竖直移动的升降件24。本实施例优选的升降件24为螺杆，螺杆的底部伸出车体1的底部，螺杆与车体1螺纹连接。另外，为了方便盛装件2上的饲料出料，盛装件2的顶面向出料管21倾斜。车体1的下部设有侧盖11。盛装件2竖直移动过程中，饲料会从盛装件2与车体1之间的间隙漏到车体1的下部，打开侧盖11，工人就能够对漏到车体1下部的饲料回收。

如图2和图4所示，出料管21内设有控料装置3和震动装置4，控料装置3包括y型的第一拉紧绳31、第一限位块32、第二限位块33、第二挡料板34和第一摆动板35，出料管21的中心线两侧对称设有两个第二挡料板34和两个第一摆动板35，第二挡料板34上设有第一限位块32，第一摆动板35上开有条形孔36，第一限位块32滑动连接在条形孔36内，条形孔36内设有驱使第一摆动板35向出料管21的中心线靠近的拉簧37，在未受力时，两个第一摆动板35在出料管21的中心线处相抵；第一拉紧绳31包括两个处于上部的第一拉动段38和一个处于下部的第一限位段39，第一摆动板35远离出料管21的中心线的一端与两个第一拉动段38连接，第一限位段39上设有多个与第二限位块33匹配的限位孔310，车体1上固定连接有第二限位块33，第二限位块33处于出料管21的下方。

震动装置4设于控料装置3的下部，震动装置4包括y型的第二拉紧绳41、电机42、转动盘43和第二摆动板44，出料管21的中心线两侧对称设有两个第二摆动板44，第二摆动板44的一端铰接在第二挡料板34上，第二摆动板44的摆动能够推动第一摆动板35靠近出料管21的一端向上摆动；电机42和转动盘43均设与出料管21的下方，电机42固定连接在车体1上，电机42的输出轴与转动盘43的中心固定连接；如图5所示，第二拉紧绳41包括两个处于上部的第二拉动段45和一个处于下部的第二限位段46，第二摆动板44靠近出料管21的中心线的一端与两个第二拉动段45连接，第二限位段46固定连接在转动盘43的偏心位置处。

出料管21远离出料管21的中心线处设有限位转轮311，限位转轮311的所在水平面在第一限位块32与第二摆动板44之间。限位转轮311使第二拉动段45自出料管21的中心线向上倾斜，更加有利于第二拉动段45带动第二摆动板44的摆动。

采用本送料装置时，工人首先向车体1内装入饲料。由于第二挡料板34上设有第一限位块32，第一摆动板35上开有条形孔36，第一限位块32滑动连接在条形孔36内，并且条形孔36内设有驱使第一摆动板35向出料管21的中心线靠近的拉簧37，在未受力时，两个第一摆动板35在出料管21的中心线处相抵，所以车体1内的饲料由于第一摆动板35的阻碍，未从出料管21中流出；

随后推动车体1移动，使出料管21朝向牲畜的饲料槽后，工人根据饲料槽的高度转动升降件24(螺杆)，使出料管21处于饲料槽的上方。

出料管21的位置调整好后，工人竖直向下拉动第一拉紧绳31的第一限位段39，第一限位段39通过两个第一拉动段38带动两个第一摆动板35向远离出料管21的中心线方向移动，第一限位段39竖直向下移动的距离越大，第一摆动板35距离出料管21的中心线的距离越大，饲料经出料管21流出的开口越大，饲料从出料管21流出的速度越大；工人根据实际需要控制第一限位段39的竖直向下移动距离，并将第一限位段39上的限位孔310套在第二限位孔310上进行位置固定。

随后，启动电机42，电机42的转动带动转动盘43转动，转动盘43转动间歇带动第二限位段46竖直向下移动，第二限位段46的移动通过第二拉动段45带动第二摆动板44摆动，第二摆动板44的摆动能够推动第一摆动板35靠近出料管21的一端向上摆动，从而震动第一摆动板35上的饲料，避免饲料在第一摆动板35上滞留的情况发生。

最后，工人打开侧盖11，对从盛装件2与车体1之间的间隙漏到车体1的下部的饲料回收。

以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。
