模具成型固定装置的制作方法

本实用新型属于模具成型领域，具体涉及一种固定装置，特别涉及一种模具成型固定装置。

背景技术：

众所周知，模具在制作和成型的过程中对自身的要求很高，一般是在固定的平台上进行操作，并且在平台上对其模具进行首先的固定，然后进行操作。现有的方法是 ：一是在生产过程中对模具进行简粗糙的固定，这样的固定不仅在实际操作中容易松动，而且时间久了容易磨损，降低了模具本身的精准度 ；二是对模具配置相应的配套设备，这种做法， 虽然提高了精准度，但增加了成本，耗时费力。

鉴于此，为了解决上述问题，提供一种模具成型固定装置是本实用新型所要研究的课题。

技术实现要素：

本实用新型的主要目的在于提供一种模具成型固定装置，以克服现有技术在生产过程中由于模具固定粗糙，在外力作用下容易往外偏移，从而导致模具本身的精准度降低，或者对模具采用配套设备，从而导致加工成本增加，耗时费力等等的缺点。

为实现前述实用新型目的，本实用新型采用的技术方案包括：一种模具成型固定装置，包括一长方体基座，该基座上沿基座长度方向设有三个固定孔，该三个固定孔沿着长方体基座长度方向依次排列布置，该三个固定孔中，位于中间的固定孔与位于两侧的固定孔在基座宽度方向上错开，且位于两侧的固定孔上设有内螺纹，与所述具有内螺纹的固定孔相连设有螺栓，螺栓通过螺母进行固定，螺栓的上端固定连接在所述模具上，所述模具和所述螺栓结合部位通过无缝焊接在一起，所述模具通过所述螺栓和螺母紧固在所述基座上。

作为本实用新型的进一步改进，所述的基座为锰钢基座。

作为本实用新型的进一步改进，所述的三个固定孔的孔径相同。

作为本实用新型的进一步改进，所述基座的两端分别设有一连接头，该连接头为一半圆形结构，该半圆形结构的中心区域开设有一定位通孔。

作为本实用新型的进一步改进，所述连接头上沿半圆形机构的外圆周方向设有若干个定位销。

本实用新型涉及一种模具成型固定装置，包括一长方体基座，该基座上沿基座长度方向设有三个固定孔，该三个固定孔沿着长方体基座长度方向依次排列布置，该三个固定孔中，位于中间的固定孔与位于两侧的固定孔在基座宽度方向上错开，且位于两侧的固定孔上设有内螺纹，与具有内螺纹的固定孔相连设有螺栓，螺栓通过螺母进行固定，螺栓的上端固定连接在模具上，模具和所述螺栓结合部位通过无缝焊接在一起，模具通过所述螺栓和螺母紧固在基座上。本发明结构简单，设计合理、使用方便，不仅能够对模具很好的进行固定，不易松动，而且能提高模具的精准度，延长模具的使用寿命。

附图说明

在此描述的附图仅用于解释目的，而不意图以任何方式来限制本申请公开的范围。另外，图中的各部件的形状和比例尺寸等仅为示意性的，用于帮助对本申请的理解，并不是具体限定本申请各部件的形状和比例尺寸。本领域的技术人员在本申请的教导下，可以根据具体情况选择各种可能的形状和比例尺寸来实施本申请。在附图中：

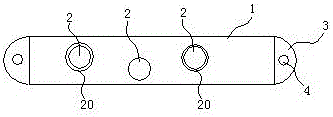

附图1是本实用新型模具成型固定装置的结构示意图（一）；

附图2是本实用新型模具成型固定装置的结构示意图（二）。

以上附图中：1、基座；2、固定孔；20、内螺纹；3、连接头；4、定位通孔。

具体实施方式

以下将结合附图所示的具体实施方式对本申请进行详细描述。但这些实施方式并不限制本申请，本领域的普通技术人员根据这些实施方式所做出的结构、方法、或功能上的变换均包含在本申请的保护范围内。

在本申请的各个图示中，为了便于图示，结构或部分的某些尺寸会相对于其它结构或部分扩大，因此，仅用于图示本申请的主题的基本结构。

实施例一：一种模具成型固定装置

参见附图1，包括一长方体基座1，本实施例中，所述的基座1为锰钢基座。基座1上沿基座长度方向设有三个固定孔2，该三个固定孔2沿着长方体基座1长度方向依次排列布置，该三个固定孔2中，三个固定孔2的孔径相同，位于中间的固定孔2与位于两侧的固定孔2在基座1宽度方向上错开，且位于两侧的固定孔2上设有内螺纹20，与所述具有内螺纹20的固定孔相连设有螺栓，螺栓通过螺母进行固定，螺栓的上端固定连接在所述模具上，所述模具和所述螺栓结合部位通过无缝焊接在一起，所述模具通过所述螺栓和螺母紧固在所述基座1上。

参见附图2，进一步地，所述基座1的两端分别设有一连接头3，该连接头3为一半圆形结构，该半圆形结构的中心区域开设有一定位通孔4。所述连接头4上沿半圆形机构的外圆周方向设有若干个定位销。

本实用新型涉及一种模具成型固定装置，包括一长方体基座1，该基座1上沿基座长度方向设有三个固定孔2，该三个固定孔2沿着长方体基座长度方向依次排列布置，该三个固定孔2中，位于中间的固定孔2与位于两侧的固定孔2在基座1宽度方向上错开，且位于两侧的固定孔2上设有内螺纹20，与具有内螺纹20的固定孔2相连设有螺栓，螺栓通过螺母进行固定，螺栓的上端固定连接在模具上，模具和螺栓结合部位通过无缝焊接在一起，模具通过螺栓和螺母紧固在基座1上。本发明结构简单，设计合理、使用方便，不仅能够对模具很好的进行固定，不易松动，而且能提高模具的精准度，延长模具的使用寿命。
