一种针织机械落料控制装置的制作方法

本实用新型涉及针织设备技术领域，具体为一种针织机械落料控制装置。

背景技术：

织机是利用织针把各种原料和品种的纱线构成线圈、再经串套连接成针织物的工艺过程，针织物质地松软，有良好的抗皱性与透气性，并有较大的延伸性与弹性，穿着舒适，针织产品除供服用和装饰用外，还可用于工农业以及医疗卫生和国防等领域，但是目前的落料管不能随针筒旋转或上下移动，例如专利号为200520100418.6的专利，包括落料管，该落料管底端与织物运输管连接，其上端外侧套有针筒，落料管上还套有上下运动管，该上下运动管底部固接有套于落料管上的管钳，该落料管上端与针筒固接，落料管底端设有下支撑架，虽然落料管在针筒旋转或上下运动时，与其同步运动，但是在针筒旋转运作时，落料管的同步效果不好，落料管不能很好的与针筒进行同步的运作，使织物在落料管中因高速旋转或上下运动而拧成麻花状的现象，降低了织物的整体质量。

技术实现要素：

本实用新型的目的在于提供一种针织机械落料控制装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种针织机械落料控制装置，包括支撑板，所述支撑板的左侧表面设有燕尾槽，所述支撑板的左侧安装有调节装置，所述调节装置包括配合板，所述配合板的右侧安装有燕尾槽滑杆，所述燕尾槽滑杆与燕尾槽配合相连，所述配合板的左侧安装有固定凹板，所述固定凹板的内腔安装有转动板，所述固定凹板通过第二连接轴与转动板相连，所述转动板的左侧安装有固定环，所述固定环的右侧安装有连接杆，所述固定环通过第一连接轴与连接杆相连，所述连接杆的左侧安装有圆柱，所述圆柱的左侧安装有转动球，所述圆柱与转动球配合相连，所述转动球的左侧安装有固定套环，所述固定套环的内侧安装有落料管，所述固定套环通过第一螺栓与落料管相连。

优选的，所述转动球与固定套环的连接处安装有防护装置，所述防护装置包括内筒，所述内筒的上下两侧均安装有定位滑板，所述内筒的左右两侧均安装有固定座，所述固定座的内腔安装有弹簧，所述固定座的外侧安装有固定外筒，所述固定外筒与定位滑板配合相连。

优选的，所述固定外筒的外侧安装有防护板。

优选的，所述支撑板的上下两侧均安装有限位板。

优选的，所述固定套环的上下两侧均安装有加固块。

与现有技术相比，本实用新型的有益效果是：该针织机械落料控制装置，当针筒带动落料管旋转时，通过圆柱与转动球配合相连，可以使转动球在圆柱内转动，通过松动第二连接轴可以使转动板在固定凹板内转动，可以使连接杆可以转动板在固定凹板内转动，通过松动第一连接轴可以使连接杆在固定环内转动，可以使连接杆在固定环内转动，可以使落料管跟随针筒进行转动，当针筒带动落料管上下移动时，通过燕尾槽与燕尾槽滑杆配合相连，可以使落料管带动燕尾槽滑杆在燕尾槽内滑动，使落料管进行上下移动，克服了织物在落料管中因高速旋转或上下运动而拧成麻花状的现象，从而提高了织物的整体质量。

附图说明

图1为本实用新型结构示意图；

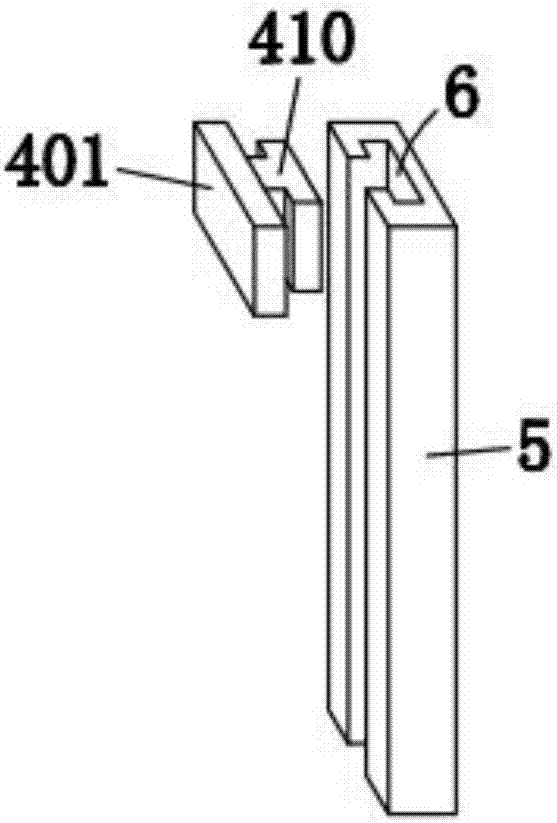

图2为本实用新型的燕尾槽滑杆结构示意图；

图3为本实用新型的防护装置结构示意图。

图中：1、落料管，2、防护装置，201、固定外筒，202、内筒，203、弹簧，204、固定座，205、定位滑板，206、防护板，3、固定套环，4、调节装置，401、配合板，402、固定凹板，403、固定环，404、圆柱，405、连接杆，406、第一连接轴，407、转动板，408、第二连接轴，409、转动球，410、燕尾槽滑杆，5、支撑板，6、燕尾槽，7、加固块，8、限位板，9、第一螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种针织机械落料控制装置，包括支撑板5，所述支撑板5的上下两侧均安装有限位板8，通过限位板8可以防止配合板401滑动出去，所述支撑板5的左侧表面设有燕尾槽6，所述支撑板5的左侧安装有调节装置4，所述调节装置4包括配合板401，所述配合板401的右侧安装有燕尾槽滑杆410，所述燕尾槽滑杆410与燕尾槽6配合相连，当针筒带动落料管1上下移动时，通过燕尾槽6与燕尾槽滑杆410配合相连，可以使落料管1带动燕尾槽滑杆410在燕尾槽6内滑动，使落料管1进行上下移动，所述配合板401的左侧安装有固定凹板402，所述固定凹板402的内腔安装有转动板407，所述固定凹板402通过第二连接轴408与转动板407相连，所述转动板407的左侧安装有固定环403，所述固定环403的右侧安装有连接杆405，所述固定环403通过第一连接轴406与连接杆405相连，所述连接杆405的左侧安装有圆柱404，所述圆柱404的左侧安装有转动球409，所述圆柱404与转动球409配合相连，当针筒带动落料管1旋转时，通过圆柱404与转动球409配合相连，可以使转动球409在圆柱404内转动，通过松动第二连接轴408可以使转动板407在固定凹板402内转动，可以使连接杆405可以转动板6在固定凹板402内转动，通过松动第一连接轴406可以使连接杆405在固定环403内转动，可以使连接杆405在固定环403内转动，可以使落料管1跟随针筒1进行转动，所述转动球409的左侧安装有固定套环3，所述转动球409与固定套环3的连接处安装有防护装置2，所述防护装置2包括内筒202，所述内筒202的上下两侧均安装有定位滑板205，所述内筒202的左右两侧均安装有固定座204，所述固定座204的内腔安装有弹簧203，弹簧203为螺旋弹簧，弹性系数为18N/CM，所述固定座204的外侧安装有固定外筒201，所述固定外筒201与定位滑板205配合相连，所述固定外筒201的外侧安装有防护板206，当针筒带动落料管1向左右两侧运作时，通过固定外筒201与定位滑板205配合相连，可以使固定外筒201挤压或拉动弹簧203对落料管1进行保护，防止针筒的运作过快损坏落料管1，所述固定套环3的内侧安装有落料管1，所述固定套环3通过第一螺栓9与落料管1相连，所述固定套环3的上下两侧均安装有加固块7通过加固块7可以加强落料管1的稳定性。

当针筒带动落料管1旋转时，通过圆柱404与转动球409配合相连，可以使转动球409在圆柱404内转动，通过松动第二连接轴408可以使转动板407在固定凹板402内转动，可以使连接杆405可以转动板6在固定凹板402内转动，通过松动第一连接轴406可以使连接杆405在固定环403内转动，可以使连接杆405在固定环403内转动，可以使落料管1跟随针筒1进行转动，当针筒带动落料管1上下移动时，通过燕尾槽6与燕尾槽滑杆410配合相连，可以使落料管1带动燕尾槽滑杆410在燕尾槽6内滑动，使落料管1进行上下移动。

在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“设置”、“连接”、“固定”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
