手持式打磨机安全制动刹盘装置的制作方法

本实用新型涉及打磨机技术领域，具体涉及一种手持式打磨机安全制动刹盘装置。

背景技术：

打磨机适用于铁板、木材、塑料，轮胎业表面研磨，船舶、汽车、磨具、航空业精细抛光，去毛边，除锈，去油漆等作业。

现代社会普遍使用打磨机，市面上售卖的打磨机多种多样，其各自都有不同的设计理念，力求能达到不同用户的使用要求。但这些打磨机虽然能大致满足使用要求，但是其的结构设计都不算巧妙，无制动装置，即在停止工作后，由于惯性的原因，磨盘还会继续旋转一定时间；然而，人们在使用打磨机完毕后，还需手持打磨机一定时间等磨盘停止旋转后才能放下，否则，则会出现伤人或伤物的现象发生，影响到操作时间，工作效率低。

技术实现要素：

针对上述不足，本实用新型的目的在于，提供一种结构设计巧妙、合理，在打磨机停止工作时，可实现磨盘快速停止，给操作使用带来方便的手持式打磨机安全制动刹盘装置。

为实现上述目的，本实用新型所提供的技术方案是：一种手持式打磨机安全制动刹盘装置，其包括主壳体、马达组件、裙罩、磨盘胶刹、磨盘和吸尘手柄接头，所述马达组件设置在主壳体内，且马达组件的转轴从主壳体的底部开口伸出，所述裙罩套设在主壳体的底部开口上，所述磨盘设置在马达组件的偏心轴输出部件上，所述裙罩的底部周缘位置设有卡槽，所述磨盘胶刹的上端内壁上设有与该卡槽相适的凸环，磨盘胶刹通过凸环与卡槽相配合固定在裙罩上，且该磨盘胶刹的下端能顶压在磨盘的背面上，所述吸尘手柄接头固定在裙罩上，且该吸尘手柄接头与裙罩的内部空间相连通。

作为本实用新型的一种改进，所述磨盘胶刹的下部呈逐渐缩小状。

作为本实用新型的一种改进，所述磨盘的中心位置设有安装轴，并在所述偏心轴输出部件的下表面上设有与该安装轴相适配的螺纹孔。

本实用新型的有益效果为：本实用新型结构设计巧妙、合理，加设有磨盘胶刹，在打磨过程中，吸尘手柄接头与抽气装置相连接，可以通过裙罩进行吸收粉尘，具有吸尘功能的同时也具有加快散热的目的，有效提升打磨效率和打磨质量，同时通过吸力能使磨盘胶刹的下边缘微微上抬与磨盘相分离；在打磨机停止工作时，抽气也同时停止，这时，磨盘胶刹在自身弹力作用下使得其下边缘顶压在磨盘的背面起到刹车的作用，实现磨盘快速停止，有效减少操作时间，同时也提升操作的安全性，避免出现伤人伤物的现象；而且另外整体结构紧凑，简单，体积小，重量轻，易于操作使用，利于广泛推广应用。

下面结合附图与实施例，对本实用新型进一步说明。

附图说明

图1是本实用新型的剖视结构示意图。

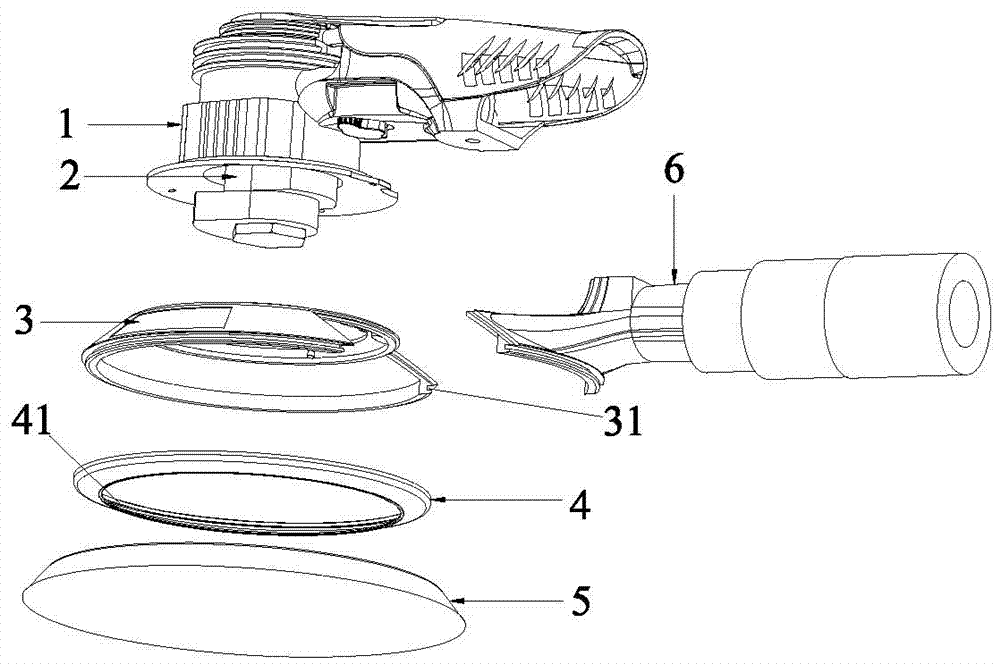

图2是本实用新型的爆炸结构示意图。

具体实施方式

实施例，参见图1和图2，本实施例提供的一种手持式打磨机安全制动刹盘装置，其包括主壳体1、马达组件2、裙罩3、磨盘胶刹4、磨盘5和吸尘手柄接头6，所述马达组件2设置在主壳体1内，且马达组件2的转轴从主壳体1的底部开口伸出，所述裙罩3套设在主壳体1的底部开口上，所述磨盘5设置在马达组件2的偏心轴输出部件上，所述裙罩3的底部周缘位置设有卡槽31，所述磨盘胶刹4的上端内壁上设有与该卡槽31相适的凸环41，磨盘胶刹4通过凸环41与卡槽31相配合固定在裙罩3上，且该磨盘胶刹4的下端能顶压在磨盘5的背面上，所述吸尘手柄接头6固定在裙罩3上，且该吸尘手柄接头6与裙罩3的内部空间相连通。

具体的，所述磨盘胶刹4的下部呈逐渐缩小状，更利于在抽气时磨盘胶刹4的下边缘能上抬与磨盘5的背面相分离。所述磨盘5的中心位置设有安装轴，并在所述偏心轴输出部件的下表面上设有与该安装轴相适配的螺纹孔。方便快速拆装磨盘5。

在打磨过程中，吸尘手柄接头6与抽气装置相连接，可以通过裙罩3进行吸收粉尘，具有吸尘功能的同时也具有加快散热的目的，有效提升打磨效率和打磨质量，同时通过吸力能使磨盘胶刹4的下边缘微微上抬与磨盘5相分离；在打磨机停止工作时，抽气也同时停止，这时，磨盘胶刹4在自身弹力作用下使得其下边缘顶压在磨盘5的背面起到刹车的作用，实现磨盘5快速停止，有效减少操作时间，同时也提升操作的安全性，避免出现伤人伤物的现象。

根据上述说明书的揭示和教导，本实用新型所属领域的技术人员还可以对上述实施方式进行变更和修改。因此，本实用新型并不局限于上面揭示和描述的具体实施方式，对本实用新型的一些修改和变更也应当落入本实用新型的权利要求的保护范围内。此外，尽管本说明书中使用了一些特定的术语，但这些术语只是为了方便说明，并不对本实用新型构成任何限制。如本实用新型上述实施例所述，采用与其相同或相似的结构而得到的其它结构的打磨机，均在本实用新型保护范围内。
