一种自动出料的除湿装置的制作方法

本实用新型涉及茶叶除湿设备的技术领域，特别涉及一种自动出料的除湿装置。

背景技术：

茶，是中国特有的一种著名饮品，遍销海内外。茶在中国已有3000余年的历史，而且是世界最为流行的饮料之一。从绿茶中提取的茶多酚具有广泛的生物活性，其高效清除自由基及抗氧化对人体多种疾病预防与治疗起着重大作用，且高效低毒，是一种十分理想的天然药物，近年来在保健医疗上应用较广。

茶是以从茶树上与采摘下来的嫩叶与芽所制成，刚采摘下来的新嫩叶需要阴凉处薄摊，去除茶鲜叶上的水，否则堆闷后会导致鲜叶发黄，降低茶叶品质。目前，茶叶经过薄摊除湿后，通常采用人工手动收集茶叶，再将茶叶转移至下一个地方，劳动强度高，且在人工收集的过程中，茶叶受外力的影响，出现碾碎、揉熟的情况，降低了茶叶的品质，为了解决以上问题，有必要提出一种自动出料的除湿装置。

技术实现要素：

本实用新型的目的在于克服上述现有技术的不足，提供一种自动出料的除湿装置，其旨在解决现有技术中茶叶经过薄摊除湿后，通常采用人工手动收集，劳动强度高，且茶叶受外力的影响较大，降低了茶叶品质的技术问题。

为实现上述目的，本实用新型提出了一种自动出料的除湿装置，包括中空矩形支架、活动支撑架、气缸、输送机构和若干风扇，所述的中空矩形支架的左右两侧壁内侧均通过若干合页转动安装一活动支撑架，左右两侧的活动支撑架在水平状态时无缝对接，每个活动支撑架在下端面的前后侧均设置有气缸接头，所述的中空矩形支架的左右两侧壁的前后侧均设置有气缸安装座，每个气缸安装座上均转动安装一气缸，所述的气缸的伸缩杆头端与活动支撑架下端的气缸接头对应连接，所述的输送机构和若干风扇均安装在中空矩形支架的内腔中。

作为优选，所述的中空矩形支架的后侧部中间开设有出料口，所述的输送机构位于中空矩形支架的内腔中间部位，并且输送机构的前后端分别连接空矩形支架的前后侧壁。

作为优选，所述的出料口与输送机构相接。

作为优选，所述的活动支撑架位于输送机构的上方，所述的中空矩形支架的上端面高于活动支撑架的上端面，所述的活动支撑架位于风扇的上方，若干风扇分别设于输送机构的两侧。

作为优选，所述的活动支撑架的上端面上安装有若干通风板，每块通风板上均开设有若干通风孔。

作为优选，所述的中空矩形支架的外部还安装有控制器，所述的控制器与气缸和风扇控制连接。

本实用新型的有益效果：与现有技术相比，本实用新型提供的一种自动出料的除湿装置，结构合理，活动支撑架采用合页连接的方式安装在中空矩形支架的内壁上，实现了活动支撑架可灵活转动，茶鲜叶在通风板上薄摊除湿过程中，气缸的伸缩杆始终支撑活动支撑架，使活动支撑架保持在水平状态，当茶鲜叶除湿完成后，气缸动作，拉动活动支撑架转动一定的角度，使两侧的活动支撑架呈向输送机构倾斜的状态，此时，活动支撑架为滑坡状，除湿后的茶鲜叶从活动支撑架上滑落至输送机构上，经过输送机构的输送，完成茶鲜叶自动输送，输送完成之后，气缸复位，推动活动支撑架保持水平状态，进入下一批茶鲜叶的除湿，全程不需要人工操作，即可完成除湿后的茶鲜叶转移至下一个地方，且受外力破坏小，茶鲜叶的完整性较高。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型实施例一种自动出料的除湿装置的结构示意图；

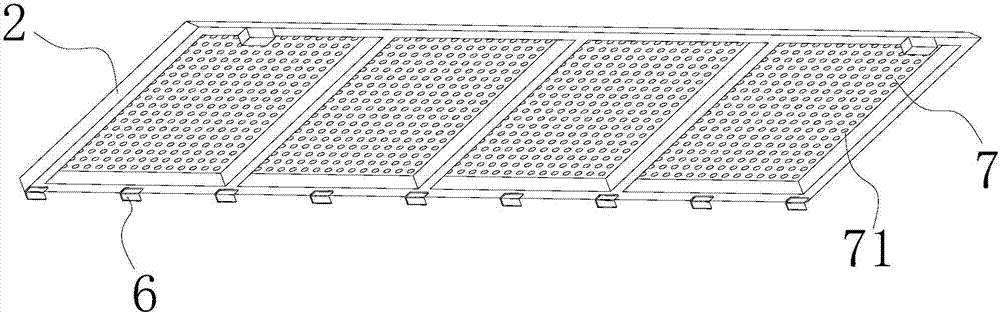

图2是本实用新型实施例的活动支撑架的结构示意图。

【具体实施方式】

为使本实用新型的目的、技术方案和优点更加清楚明了，下面通过附图及实施例，对本实用新型进行进一步详细说明。但是应该理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。

参阅图1和图2，本实用新型实施例提供一种自动出料的除湿装置，包括中空矩形支架1、活动支撑架2、气缸3、输送机构4和若干风扇5，所述的中空矩形支架1的左右两侧壁内侧均通过若干合页6转动安装一活动支撑架2，左右两侧的活动支撑架2在水平状态时无缝对接，每个活动支撑架2在下端面的前后侧均设置有气缸接头21，所述的中空矩形支架1的左右两侧壁的前后侧均设置有气缸安装座11，每个气缸安装座11上均转动安装一气缸3，所述的气缸3的伸缩杆头端与活动支撑架2下端的气缸接头21对应连接，所述的输送机构4和若干风扇5均安装在中空矩形支架1的内腔中。

具体地，所述的中空矩形支架1的后侧部中间开设有出料口12，所述的输送机构4位于中空矩形支架1的内腔中间部位，并且输送机构4的前后端分别连接空矩形支架1的前后侧壁。

进一步地，所述的出料口12与输送机构4相接。

具体地，所述的活动支撑架2位于输送机构4的上方，所述的中空矩形支架1的上端面高于活动支撑架2的上端面，所述的活动支撑架2位于风扇5的上方，若干风扇5分别设于输送机构4的两侧。

进一步地，所述的活动支撑架2的上端面上安装有若干通风板7，每块通风板7上均开设有若干通风孔71。

在本实用新型实施例中，中空矩形支架1的外部还安装有控制器8，所述的控制器8与气缸3和风扇5控制连接。通过在控制器8上操作即可实现快速控制气缸3和风扇5的动作。

本实用新型工作过程：

本实用新型一种自动出料的除湿装置在工作过程中，活动支撑架2采用合页连接的方式安装在中空矩形支架1的内壁上，实现了活动支撑架2可灵活转动，茶鲜叶在通风板7上薄摊除湿过程中，气缸3的伸缩杆始终支撑活动支撑架2，使活动支撑架2保持在水平状态，当茶鲜叶除湿完成后，气缸3动作，拉动活动支撑架2转动一定的角度，使两侧的活动支撑架2呈向输送机构4倾斜的状态，此时，活动支撑架2为滑坡状，除湿后的茶鲜叶从活动支撑架2上滑落至输送机构4上，经过输送机构4的输送，完成茶鲜叶自动输送，输送完成之后，气缸3复位，推动活动支撑架2保持水平状态，进入下一批茶鲜叶的除湿，全程不需要人工操作，即可完成除湿后的茶鲜叶转移至下一个地方，且受外力破坏小，茶鲜叶的完整性较高。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换或改进等，均应包含在本实用新型的保护范围之内。
