一种自动胶囊切割机装置的制作方法

本实用新型涉及制药设备的技术领域，特别是一种自动胶囊切割机装置的技术领域。

背景技术：

胶囊的自动生产过程中，自动胶囊切割机不可缺少。自动胶囊切割机可将胶囊原粒切割为统一规格的半粒胶囊。切割完成的两个胶囊壳之间能很好的契合，胶囊体和胶囊帽套合，完成一粒成品胶囊。现有技术中，胶囊进行切边处理具有效率低、次品率高、费时费工等技术问题，并且大多都为手动或者半自动的切边设备，耗费的劳动力大，工作周期长，因此提出一种自动化程度高、精确度高的胶囊自动切边装置是有深远意义的。

技术实现要素：

本实用新型的目的就是解决现有技术中的问题，提出一种自动胶囊切割机装置，生产效率高，切边时误差小，胶囊的合格率高。

为实现上述目的，本实用新型提出了一种自动胶囊切割机装置，包括机箱、安装支架、拉杆、切边装置、伸缩轴、旋转轴、刀具、传送带、胶囊模板、链轮、电机，所述机箱上端设有安装支架，所述安装支架与拉杆的一端相连接，所述拉杆的另一端与切边装置相连接，所述切边装置的下端设有伸缩轴，所述伸缩轴下端设有旋转轴，所述旋转轴上安装有用于切割的刀具，所述切边装置的下方设有传送带，传送带设置在链轮上，在链轮的驱动下可横向移动，所述链轮与电机的输出轴相连接，所述传送带的外表面上设有胶囊模板，所述链轮安装在机箱上，所述机箱下端设有电机。

作为优选，所述胶囊模板的上方设有胶囊排列装置，所述胶囊排列装置的上方设有进料斗。

作为优选，所述胶囊模板的外端面与传送带的外端面齐平，胶囊模板内嵌在传送带的外表面上，胶囊模板为弹性胶囊模板。

作为优选，所述机箱的外壁上设有操作台，机箱内部设有控制器，所述操作台与控制器相连接。

作为优选，所述机箱的外周设有隔离护罩。

本实用新型的有益效果：本实用新型通过电机驱动控制器，控制器控制整个装置的运转，胶囊模板随传送带移动，刀具的高度调整到与胶囊模板的切边位置相对应，实现高效率切割，这种通过传送带实现胶囊可持续供给的切边方式，自动化程度高，切边时精准，误差小，生产效率高，胶囊的合格率高，同时隔离护罩和各处倒角的设置又保障了设备的安全性。

本实用新型的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

图1是本实用新型一种自动胶囊切割机装置的结构示意图；

图2是本实用新型一种自动胶囊切割机装置的胶囊排列装置的主视剖面图；

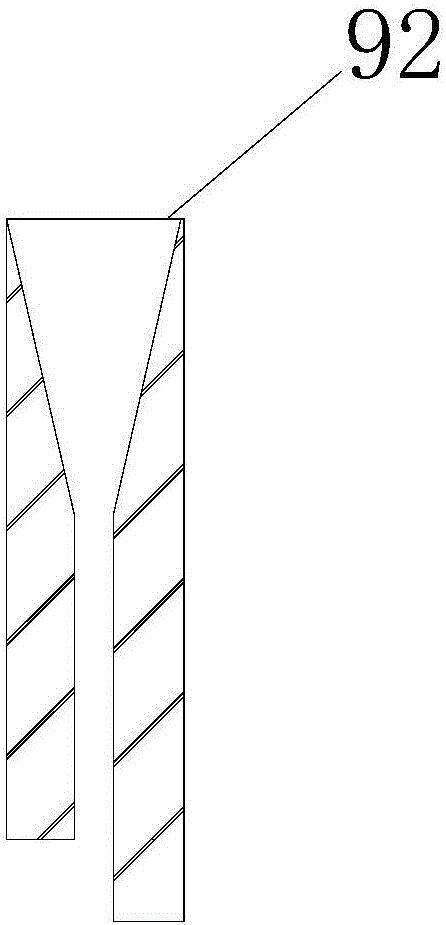

图3是本实用新型一种自动胶囊切割机装置的胶囊排列装置的左视剖面图。

图中：1-机箱、2-安装支架、3-拉杆、4-切边装置、5-伸缩轴、6-旋转轴、7-刀具、8-传送带、9-胶囊模板、91-进料斗、92-胶囊排列装置、10-链轮、11-电机、12-操作台、13-控制器、14-隔离护罩。

【具体实施方式】

参阅图1、图2、图3，本实用新型一种自动胶囊切割机装置，包括机箱1、安装支架2、拉杆3、切边装置4、伸缩轴5、旋转轴6、刀具7、传送带8、胶囊模板9、链轮10、电机11，所述机箱1上端设有安装支架2，所述安装支架2 与拉杆3的一端相连接，所述拉杆3的另一端与切边装置4相连接，所述切边装置4的下端设有伸缩轴5，所述伸缩轴5下端设有旋转轴6，所述旋转轴6上安装有用于切割的刀具7，所述切边装置4的下方设有传送带8，传送带8设置在链轮10上，在链轮10的驱动下可横向移动，所述链轮10与电机11的输出轴相连接，所述传送带8的外表面上设有胶囊模板9，所述链轮10安装在机箱1上，所述机箱1下端设有电机11。所述胶囊模板9的上方设有胶囊排列装置92，所述胶囊排列装置92的上方设有进料斗91。所述胶囊模板9的外端面与传送带8的外端面齐平，胶囊模板9内嵌在传送带8的外表面上，胶囊模板9为弹性胶囊模板。所述机箱1的外壁上设有操作台12，机箱1内部设有控制器13，所述操作台12与控制器13相连接。所述机箱1的外周设有隔离护罩14。

本实用新型工作过程：

本实用新型一种自动胶囊切割机装置在工作过程中，通过操作台12控制伸缩轴5的升降，将刀具7的高度与胶囊模板9的切边位置相对应，通过电机驱动控制器13带动旋转轴6转动，刀具7固定在旋转轴6下端，从而带动刀具7旋转，在操作台12输入相应的位移指令，驱动切边装置4下移到固定位置，链轮10转动带动传送带8，传送带8上的胶囊模板9产生水平位移，刀具7开始对胶囊模板8进行切边，切边完成后，切边装置4自动回到零点，同时刀具7停止旋转，这种结构的切边装置的好处是只要调整好驱动前的位置，将切边位置与刀具7相对应，在操作台11输入相应的指令即可实现胶囊模板8一步式的自动切边，与现有技术相比，自动化程度更加高，切边时精准，误差小，生产效率高，胶囊的合格率高。另外设有隔离护罩14围绕在整个机箱1的外部，可以防止工作人员被刀具划伤，提高了装置的安全性。

上述实施例是对本实用新型的说明，不是对本实用新型的限定，任何对本 实用新型简单变换后的方案均属于本实用新型的保护范围。
