一种座椅结构及座椅的制作方法

技术特征：

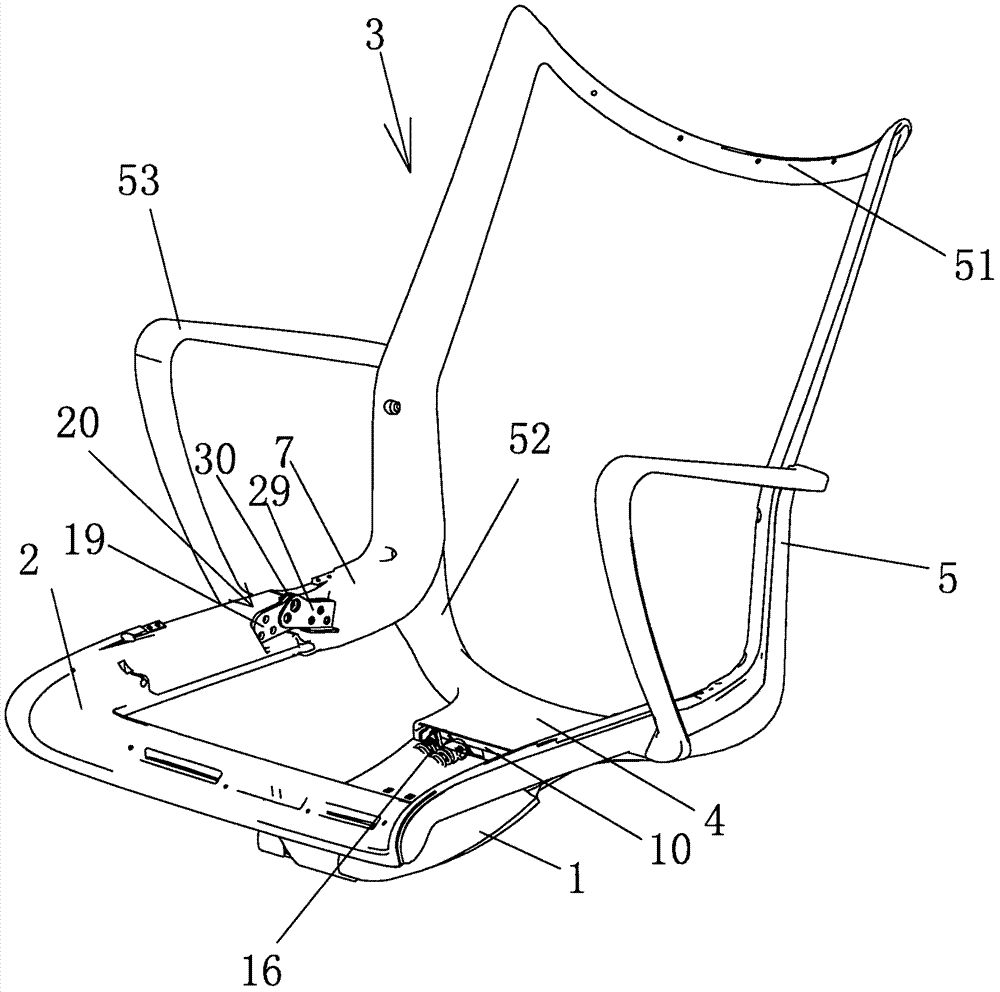

1.一种座椅结构，其特征是包括：

底座，配置为连接到椅子底座组件；

支撑件，所述支撑件设置于底座上方，且支撑件前部与底座前部转动连接；

椅背组件，包括连接件与支架，所述的连接件与底座后部通过枢轴转动连接，支架转动时带动连接件绕所述枢轴转动；

驱动件，其连接于所述支架与支撑件之间，当支架从初始位置向后转动时，通过驱动件将支撑件抬起；当支架复位时，又通过驱动件将支撑件复位至初始位置。

2.根据权利要求1所述的一种座椅结构，其特征在于：所述的支撑件的前端向下向后弯折延伸设置为人体坐姿位结构，并且支撑件与底座呈架体结构转动连接。

3.根据权利要求2所述的一种座椅结构，其特征在于：所述的支撑件与底座前端通过一过渡连杆转动连接。

4.根据权利要求3所述的一种座椅结构，其特征在于：所述的过渡连杆的两端分别设置有呈弧形的连杆限位结构。

5.根据权利要求3所述的一种座椅结构，其特征在于：所述的支撑件与过渡连杆连接的一端对应于连杆限位结构设置有第一限位结构，所述的底座与过渡连杆转动连接处设置有第二限位结构。

6.根据权利要求5所述的一种座椅结构，其特征在于：所述的第一限位结构为弧形限位凸起，所述的第二限位结构为弧形限位凸起或为限位销或为限位齿。

7.根据权利要求1所述的一种座椅结构，其特征在于：所述的支架为配合人体背部结构设置的一体式构件。

8.根据权利要求7所述的一种座椅结构，其特征在于：所述的支架包括一背框上支架、一背框下支架和两侧扶手，所述的背框下支架的中部设置有与连接件配合连接的固定结构。

9.根据权利要求1所述的一种座椅结构，其特征在于：所述的底座包括一底板和两侧板，所述的底板在前后长度方向上呈弧形结构设置。

10.根据权利要求9所述的一种座椅结构，其特征在于：所述的连接件呈U形结构设置，所述的连接件的前端与底座的后端内外配合并且可相对转动连接。

11.根据权利要求10所述的一种座椅结构，其特征在于：所述的连接件与底座转动配合处两侧板上分别设置有枢接孔，所述的连接件与底座通过设置在枢接孔内部的枢轴转动连接。

12.根据权利要求11所述的一种座椅结构，其特征在于：所述的底座或连接件其中一个上设置有限位长孔，对应的另一个上设置有限位轴，所述的限位长孔设置在枢接孔前方，所述的连接件通过限位轴实现前后翘动的引导限位。

13.根据权利要求10所述的一种座椅结构，其特征在于：所述的连接件的后端两侧配合支架设置有固定卡接结构。

14.根据权利要求1所述的一种座椅结构，其特征在于：所述的底座与连接件之间设置有复位装置。

15.根据权利要求14所述的一种座椅结构，其特征在于：所述的复位装置为至少一个复位压簧。

16.根据权利要求15所述的一种座椅结构，其特征在于：复位压簧设置在底座、连接件围合的空间内，所述的复位压簧的两端分别与底座和连接件相连接。

17.根据权利要求16所述的一种座椅结构，其特征在于：在底座与连接件上各横设有一销轴，复位压簧的两端分别连接底座、连接件上的销轴。

18.根据权利要求17所述的一种座椅结构，其特征在于：所述的复位压簧包括一压簧本体和设置在压簧本体两端的连接座，连接座上设有轴孔，所述的销轴穿设在连接座的轴孔内。

19.根据权利要求1所述的一种座椅结构，其特征在于：所述的驱动件与支架一体设置。

20.根据权利要求1所述的一种座椅结构，其特征在于：所述的驱动件与支架分体设置并固定连接。

21.根据权利要求1所述的一种座椅结构，其特征在于：所述的驱动件与支撑件通过一组连杆转动连接。

22.根据权利要求21所述的一种座椅结构，其特征在于：所述的连杆包括第一连杆和第二连杆，第一连杆与支撑件固定相连，第二连杆与驱动件固定相连，所述的第一连杆和第二连杆通过转轴转动连接。

23.根据权利要求21所述的一种座椅结构，其特征在于：所述的第一连杆和第二连杆其中任意一个上设置有限位孔，对应的另一个上设置有限位销轴。

24.一种座椅，其特征在于包括：

如权利要求1至23任一项所述的座椅结构；

用于支撑座椅结构的底座组件；

设置在座椅结构上的座垫。

25.一种座椅结构，其特征在于包括：

底座，配置为连接到椅子底座组件；

支撑件，所述支撑件设置于底座上方；

转接件，所述转接件设置于支撑件与底座之间，且转接件的两端分别与支撑件前部和底座前部转动连接；

椅背组件，所述椅背组件与底座后部通过枢轴转动连接；

驱动件，其连接于椅背组件与支撑件之间，当椅背组件从初始位置向后转动时，通过驱动件将支撑件抬起并使支撑件后移；当椅背组件复位时，又通过驱动件将支撑件复位至初始位置。

26.根据权利要求25所述的一种座椅结构，其特征在于：所述的支撑件的前端向下向后弯折延伸设置为人体坐姿位结构，并且支撑件与底座呈架体结构转动连接。

27.根据权利要求25所述的一种座椅结构，其特征在于：所述的椅背组件配合人体背部结构设置的一体式构件，所述的椅背组件包括一背框上支架、一背框下支架和两侧扶手，所述的背框下支架向前一体延伸设置有与底座配合转动的连接结构。

28.根据权利要求25所述的一种座椅结构，其特征在于：所述的底座整体呈Y形结构设置。

29.根据权利要求25所述的一种座椅结构，其特征在于：所述的底座与椅背组件转接处设置有复位装置。

30.根据权利要求29所述的一种座椅结构，其特征在于：所述的复位装置为一扭簧组件。

31.根据权利要求30所述的一种座椅结构，其特征在于：所述的扭簧组件包括一分别连接于底座和椅背组件上的扭簧座和设于扭簧座内部的扭簧。

32.根据权利要求31所述的一种座椅结构，其特征在于：所述的扭簧座包括一扭簧前座和一扭簧后座，所述的扭簧前座和扭簧后座上分别设置一对转接壁，扭簧前座和扭簧后座上的转接壁转动连接后形成安装腔体，所述的扭簧包括扭簧本体和扭力臂，所述的扭簧设置在安装腔体内部，实现扭力复位。

33.根据权利要求25所述的一种座椅结构，其特征在于：所述的驱动件与支撑件通过一组连杆转动连接。

34.根据权利要求33所述的一种座椅结构，其特征在于：所述的连杆包括第一连杆和第二连杆，第一连杆与支撑件固定相连，第二连杆与驱动件固定相连，所述的第一连杆和第二连杆通过转轴转动连接。

35.根据权利要求34所述的一种座椅结构，其特征在于：所述的第一连杆和第二连杆其中任意一个上设置有限位凸起，对应的另一个上设置有限位槽。

36.一种座椅，其特征在于包括：

如权利要求25至35任一项所述的座椅结构；

用于支撑座椅结构的底座组件；

设置在座椅结构上的座垫。
