一种自动化机床用送料装置的制作方法

本发明属于机械加工技术领域，特别涉及一种自动化机床用送料装置。

背景技术：

随着机械制造业的蓬勃发展，对于零件结构的要求也越来越多，现有的机床在对零件上的加工的过程中，都是利用传送带上料，然后由人工防止到机床上，现有机械零部件多为金属合金构件，重量重，这种上料方式工人的劳动强度比较大，并且需要对零件进行固定和校对，步骤十分繁琐生产效率也很低，此外，现有机床送料装置自动化程度低，生产效率不高。

技术实现要素：

本发明的目的是为了克服现有技术的不足，而提供一种具有结构简单、适用范围广、降低工人的劳动强度、提高生产效率、自动化程度高的自动化机床用送料装置。

本发明采用的技术方案是这样实现的：一种自动化机床用送料装置，它包括机架，所述的机架的内部设置有传动齿轮，所述的传动齿轮外表面啮合有传动链条，所述的传动链条之间设置有分隔板，所述的分隔板的下表面之间连接有柔性支撑链，所述的柔性支撑链包括铰接连接的连接件，所述的连接件套接有套管，机架的一侧的送料平台，所述的送料平台的上表面设置有送料气缸，所述的送料气缸的端部连接有推送板，所述的推送板一侧的机架上设置有支撑架，所述的支撑架的上端设置有感应器，所述的感应器连接有控制器，机架的另一侧端部设置有加工机构。

所述的控制器与推送装置相连。

所述的分隔板的两端分别与传动链条可拆卸连接。

所述的推送板设置的方向与分隔板互相垂直。

所述的传动链条与相邻的柔性支撑链的距离为1-2cm。

所述的机架的上表面与套管的上表面在同一水平面上。

所述的套管的内径与连接件的外径相配合。

本发明的有益效果：本发明一种自动化机床用送料装置，采用智能化的控制，实现了机械零件的自动上料，送料装置的机架内部设置有对称的传动齿轮，传动齿轮连接的传动链条，两条传动链条之间固定连接有分隔板，分隔板下部连接有柔性支撑链，这样就组成了传送带，实现机械零件的传送，由于支撑板的设置，可以有效的防止零件的跌落，另外，在机架的一端的侧面设置有送料平台，送料平台上设置有送料气缸，和与送料气缸连接的推送板，通过推送板的移动将机械零件推入到加工机构中加工，此外，在推料时，通过感应器感应到分隔板时，停止与传送齿轮连接的电机，这时使得待加工的零件停止在于推送板对应位置，启动送料气缸实现自动送料，本发明具有结构简单、适用范围广、降低工人的劳动强度、提高生产效率、自动化程度高的优点。

附图说明

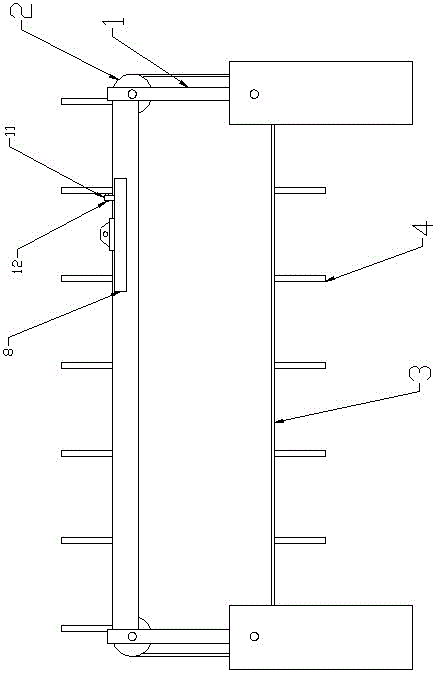

图1是本发明一种自动化机床用送料装置俯视图。

图2是本发明一种自动化机床用送料装置的主视图。

图3是本发明一种自动化机床用送料装置的柔性支撑链的结构示意图。

图中：1、机架 2、传动齿轮 3、传动链条 4、分隔板 5、柔性支撑链 6、连接件 7、套管 8、送料平台 9、送料气缸 10、推送板 11、支撑架 12、感应器 13、加工机构。

具体实施方式

下面结合附图对本发明做进一步的说明。

实施例1

如图1-3所示，一种自动化机床用送料装置，它包括机架1，所述的机架1的内部设置有传动齿轮2，所述的传动齿轮2外表面啮合有传动链条3，所述的传动链条3之间设置有分隔板4，所述的分隔板4的下表面之间连接有柔性支撑链5，所述的柔性支撑链5包括铰接连接的连接件6，所述的连接件6套接有套管7，机架1的一侧的送料平台8，所述的送料平台8的上表面设置有送料气缸9，所述的送料气缸9的端部连接有推送板10，所述的推送板10一侧的机架1上设置有支撑架11，所述的支撑架11的上端设置有感应器12，所述的感应器12连接有控制器，机架1的另一侧端部设置有加工机构13。

本发明一种自动化机床用送料装置，采用智能化的控制，实现了机械零件的自动上料，送料装置的机架内部设置有对称的传动齿轮，传动齿轮连接的传动链条，两条传动链条之间固定连接有分隔板，分隔板下部连接有柔性支撑链，这样就组成了传送带，实现机械零件的传送，由于支撑板的设置，可以有效的防止零件的跌落，另外，在机架的一端的侧面设置有送料平台，送料平台上设置有送料气缸，和与送料气缸连接的推送板，通过推送板的移动将机械零件推入到加工机构中加工，此外，在推料时，通过感应器感应到分隔板时，停止与传送齿轮连接的电机，这时使得待加工的零件停止在于推送板对应位置，启动送料气缸实现自动送料，本发明具有结构简单、适用范围广、降低工人的劳动强度、提高生产效率、自动化程度高的优点。

实施例2

如图1-3所示，一种自动化机床用送料装置，它包括机架1，所述的机架1的内部设置有传动齿轮2，所述的传动齿轮2外表面啮合有传动链条3，所述的传动链条3之间设置有分隔板4，所述的分隔板4的下表面之间连接有柔性支撑链5，所述的柔性支撑链5包括铰接连接的连接件6，所述的连接件6套接有套管7，机架1的一侧的送料平台8，所述的送料平台8的上表面设置有送料气缸9，所述的送料气缸9的端部连接有推送板10，所述的推送板10一侧的机架1上设置有支撑架11，所述的支撑架11的上端设置有感应器12，所述的感应器12连接有控制器，机架1的另一侧端部设置有加工机构13。

所述的控制器与送料气缸9相连。

所述的分隔板4的两端分别与传动链条3可拆卸连接。

所述的推送板10设置的方向与分隔板4互相垂直。

所述的传动链条3与相邻的柔性支撑链5的距离为1-2cm。

所述的机架1的上表面与套管7的上表面在同一水平面上。

所述的套管7的内径与连接件6的外径相配合。

本发明一种自动化机床用送料装置，采用智能化的控制，实现了机械零件的自动上料，送料装置的机架内部设置有对称的传动齿轮，传动齿轮连接的传动链条，两条传动链条之间固定连接有分隔板，分隔板下部连接有柔性支撑链，这样就组成了传送带，实现机械零件的传送，由于支撑板的设置，可以有效的防止零件的跌落，另外，在机架的一端的侧面设置有送料平台，送料平台上设置有送料气缸，和与送料气缸连接的推送板，通过推送板的移动将机械零件推入到加工机构中加工，此外，在推料时，通过感应器感应到分隔板时，停止与传送齿轮连接的电机，这时使得待加工的零件停止在于推送板对应位置，启动送料气缸实现自动送料，本发明具有结构简单、适用范围广、降低工人的劳动强度、提高生产效率、自动化程度高的优点。
