一种纳米无定形SiO2/A型沸石复合粉体的制备方法与流程

技术特征：

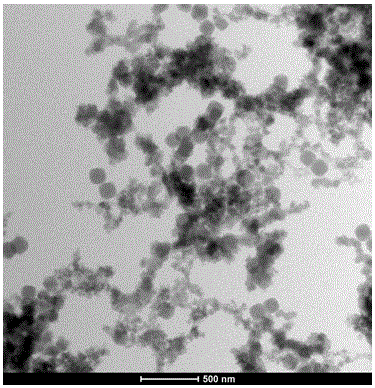

1.一种纳米无定形SiO2/A型沸石复合粉体的制备方法，其特征在于包括如下步骤：（1）按SiO2:Al2O3:Na2O:(TMA)2O:H2O的摩尔比为（4.5-20）:（0.5-3）:（0.1-1）:（8-16）:（300-800）的比例称取反应原料，称量上述物质所对应的反应原料硅源、铝源、氢氧化钠、四甲基氢氧化铵、蒸馏水，备用；（2）在步骤（1）中称取的蒸馏水中缓慢加入铝源，然后加入氢氧化钠、四甲基氢氧化铵，在室温下充分搅拌至澄清，配制出来溶液；（3）将硅源加入溶液中，充分搅拌至混合均匀，即得到初始溶胶；（4）将初始溶胶放入反应釜中，经过陈化，晶化，干燥，煅烧，研磨后即得到纳米无定形SiO2/A型沸石复合粉体；所述陈化过程是在30-50℃温度下搅拌陈化1-5天；所述晶化过程是在80-110℃温度下中搅拌晶化5-24小时。2.根据权利要求1所述的纳米无定形SiO2/A型沸石复合粉体的制备方法，其特征在于硅源为硅溶胶、正硅酸乙酯、四甲基硅酸铵、白炭黑中的一种。3.根据权利要求1所述的纳米无定形SiO2/A型沸石复合粉体的制备方法，其特征在于铝源为异丙醇铝、假勃姆石、铝粉、三水铝石中的一种。4.根据权利要求1所述的纳米无定形SiO2/A型沸石复合粉体的制备方法，其特征在于煅烧过程是在500-600℃煅烧4-8小时。
