一种新型送料装置的制作方法

本实用新型涉及一种新型送料装置，属于热处理机械设备技术领域。

背景技术：

当前，使用机械设备从事热处理炉出装料的方式主要有三种，分别是料钳法、轨道车法和履带牵引法。下面根据各自特点，逐一对这3种方法加以分析评价。

1、料钳法。

料钳分为手动料钳和自动吊钳，自动吊钳主要是通过钳口的自动张开、夹紧、张开的功能，抓住、起吊和卸下吊具来实现热处理炉吊具挂、脱钩作业。自动吊钳的操作是十分方便，可进行热处理炉自动、安全、可靠的吊挂、脱钩作业,同时使用自动吊钳还可以提高热处理炉的生产效率。但需要注意的是：自动吊钳只能在井式炉中并配合专用吊杆(特殊的吊杆头)才能使用。而普通吊杆是不能使用的！这种专用吊杆，在吊杆头部上开有一道园弧槽，通过吊钳钳口夹紧吊杆园弧槽来进行吊挂。手动料钳虽然使用方便，但夹取物料的数量、大小、形状都受到操作者个人能力的限制，所以具有一定的局限性。

2、轨道车法

轨道车法主要是在热处理炉门口安装一组固定的铁制轨道，然后通过杠杆原理控制轨道上小车的高度，从而进行热处理炉的出装料，轨道保证了车行进的轨迹稳定，避免出装料时，磕碰炉壁、炉门而产生的掉料情况。但由于轨道较长，经常会出现操作人员绊倒的危险情况，同时车杆较长、设备繁重，且占地面积大，不宜于操作。

3、电机牵引法

推拉料机是连续式炉的专用机械，推料机布置在加热炉的进料端，用以将工件或料盘推入加热炉加热，拉料机布置在出料端的端部及侧面，用以将加热完的工件及料盘拉出炉外，其动力源可以是电动机，气缸或液压缸，在推拉料机上有行程限位及超载保护装置，以利于安全操作。

其动力源为电动机的，推拉料的速度通过减速器来控制，气缸或液压缸则通过改变传动介质气体、液体的流量来控制。该设备操作简单，但由于必须是连续式热处理炉，且成本和对炉体温度要求较高，所以应用不多。

技术实现要素：

本实用新型的目的是为了解决上述问题，进而提供一种新型送料装置。

本实用新型的技术方案：

一种新型送料装置包括支撑平台、送料小车、料筐和炉膛，所述炉膛的炉壁上设有燃料进口，炉膛的一侧设有钢材焊接而成的支撑平台，所述送料小车安装在支撑平台的上端，送料小车的车头端安装有拨叉，送料小车的车尾端安装有把手，所述的料筐上设有与拨叉相适应的插装口，送料小车通过车头端安装的拨叉将料筐运送到炉膛内部。

优选的：所述的支撑平台上设有行走轨道，送料小车通过车体下端安装有的行走轮在支撑平台的行走轨道内自由滑动。

优选的：所述支撑平台固定在地面上，支撑平台上通过合页连接连接有搭桥，搭桥的另一端搭靠在燃料进口的底端。

优选的：所述炉膛的的燃料进口的上端面安装有炉门。

优选的：所述的支撑平台的上端面与炉膛上设有的燃料进口的下端面保持在同一平面内。

本实用新型具有以下有益效果：本实用新型的一种新型送料装置其结构合理、简单实用，其出料装料过程中可远距离操作，减轻了热处理工人操作作业劳动强度，避免因高温度热辐射造成灼伤或烧伤的危险；送料小车的行走轮安装轴采用新型耐高温轴承，在高温环境下，其性能可靠，机械强度高，可以承受较大的稳定载荷和动载荷，能减少机械振动，降低噪音，改善工作环境，无需经常保养及维修，提高了工作效率。

附图说明

图1是一种新型送料装置的结构示意图；

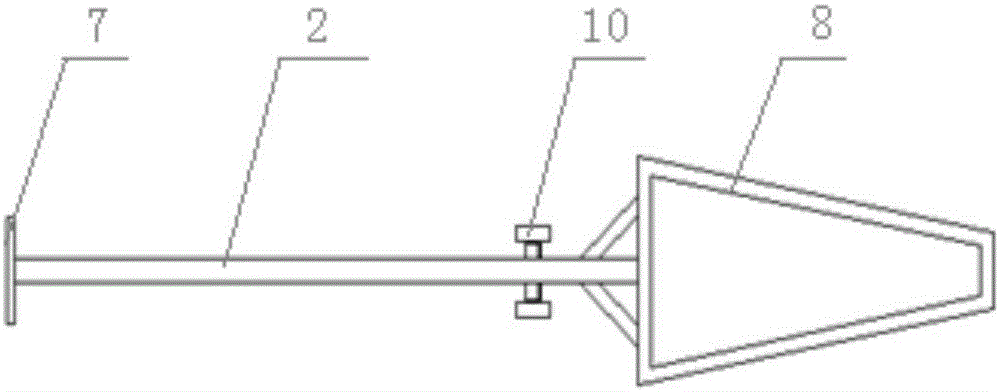

图2是送料小车的主视图；

图中1-支撑平台，2-送料小车，3-料筐，4-搭桥，5-炉膛，6-炉门，7-把手，8-拨叉，9-燃料进口，10-行走轮。

具体实施方式

具体实施方式一：结合图1、图2说明本实施方式，本实施方式的种新型送料装置包括支撑平台1、送料小车2、料筐3和炉膛5，所述炉膛5的炉壁上设有燃料进口9，炉膛5的一侧设有钢材焊接而成的支撑平台1，所述送料小车2安装在支撑平台1的上端，送料小车2的车头端安装有拨叉8，送料小车2的车尾端安装有把手7，所述的料筐3上设有与拨叉8相适应的插装口，送料小车2通过车头端安装的拨叉8将料筐3运送到炉膛5内部；所述的支撑平台1上设有行走轨道，送料小车2通过车体下端安装有的行走轮10在支撑平台1的行走轨道内自由滑动；所述支撑平台1固定在地面上，支撑平台1上通过合页连接连接有搭桥4，搭桥4的另一端搭靠在燃料进口9的底端；所述炉膛5的的燃料进口9的上端面安装有炉门6；所述的支撑平台1的上端面与炉膛5上设有的燃料进口9的下端面保持在同一平面内；所述的送料小车2的车体包括车头端和车尾端，车头端和车尾端形成120-160度夹角，车体和行走轮10形成杠杆。如此设置，其工作过程如下：

入料：

1、打开炉门6，放下设置在支撑平台的搭桥4，并将搭桥4搭设在燃料进口9；

2、将送料小车2和料筐3放到支撑平台1上；

3、推动送料小车2的车尾把手7，直到拨叉8全部进入料筐3底部；

4、按压车尾把手7，送入炉膛5内；

5、轻抬车尾把手7，当料筐3与拨叉8分离后，撤出送料小车2；

6、拉起搭桥4，关闭炉门6。

出料：

1、打开炉门6，放下设置在支撑平台的搭桥4，并将搭桥4搭设在燃料进口9；

2、推动送料小车2的车尾把手7，直到拨叉8全部进入炉膛5中的料筐3底部；

3、按压车尾把手7，将插装有料筐3的送料小车2从炉膛5内拉出；

4、拉起搭桥4，关闭炉门6。

本实施方式只是对本专利的示例性说明，并不限定它的保护范围，本领域技术人员还可以对其局部进行改变，只要没有超出本专利的精神实质，都在本专利的保护范围内。
