模具增压型芯改良结构的制作方法

本实用新型涉及模具领域，特别涉及模具增压型芯改良结构。

背景技术：

如图1中的模具，其内部需要有一增压型芯，具体结构如图2所示，但是，此增压型芯为一整体结构，其中A处易断，更换增压型芯时，需要将整个增压型芯都换掉，浪费时间，增加了生产成本。

技术实现要素：

为解决上述技术问题，本实用新型提供了一种不易断，更换方便的模具增压型芯改良结构。

本实用新型解决其技术问题所采用的技术方案是：模具增压型芯改良结构，它包括型芯空心柄和型芯杆；所述型芯空心柄的前端设置有过渡加强部；所述型芯杆的末端设置有固定部；所述型芯空心柄的内部设置有用于穿设型芯杆的中空通道；所述中空通道包括前端的穿设部、中间的锁紧部和用于方便型芯杆穿入的辅助穿设部。

所述型芯杆穿入至型芯空心柄后，型芯杆穿设于型芯空心柄的穿设部中，型芯杆的固定部卡在型芯空心柄的锁紧部中。

本实用新型的有益效果：本实用新型的模具增压型芯改良结构，通过两部分组成，使易断的型芯杆部分通过型芯空心柄加持固定，使得整体不易断，而且更换方便，只需更换断的型芯杆部分即可，很大的节约了生产成本。

附图说明

图1为模具的示意图；

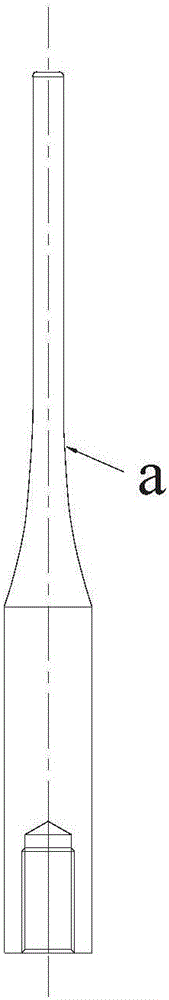

图2为图1中的增压型芯的示意图；

图3为实施例的模具增压型芯改良结构的分体状态的示意图；

图4为实施例的模具增压型芯改良结构的装配状态的示意图。

具体实施方式

为了加深对本实用新型的理解，下面将结合附图和实施例对本实用新型做进一步详细描述，该实施例仅用于解释本实用新型，并不对本实用新型的保护范围构成限定。

实施例

如图3和图4所示，模具增压型芯改良结构，它包括型芯空心柄1和型芯杆2；所述型芯空心柄1的前端设置有过渡加强部11；所述型芯杆2的末端设置有固定部21；所述型芯空心柄1的内部设置有用于穿设型芯杆2的中空通道；所述中空通道包括前端的穿设部12、中间的锁紧部13和用于方便型芯杆2穿入的辅助穿设部14；所述型芯杆2穿入至型芯空心柄1后，型芯杆2穿设于型芯空心柄1的穿设部12中，型芯杆2的固定部21卡在型芯空心柄的锁紧部中。

本实施例的模具增压型芯改良结构，通过两部分组成，使易断的型芯杆部分通过型芯空心柄加持固定，使得整体不易断，而且更换方便，只需更换断的型芯杆部分即可，很大的节约了生产成本。

上述实施例不应以任何方式限制本实用新型，凡采用等同替换或等效转换的方式获得的技术方案均落在本实用新型的保护范围内。
