会计教学教具的制作方法

本实用新型属于教学设备技术领域，具体涉及一种会计教学教具。

背景技术：

在各大院校的教学中，文科类教学乏味枯燥，无法引起学生的学习兴趣，尤其是在会计教学中，乏味枯燥的教学内容不能激发学生的兴趣，降低了学习效果及教学质量，传统会计的教学中，通常使用简易的教具，在讲解的过程中，导致学生无法看到老师操作算盘及点钞的过程，打消了学生浓厚的学习兴趣，极大地影响了授课的效率及质量，而且乏味枯燥的讲解也降低了学生听课的积极性，影响了学生的学习成绩。故此，多功能教学教具应运而生，如CN201620053153.7，在一个支架或桌面上集成了各自教学用具，但是这些教学用具普遍是固定安装在桌面上的，各类教具都无法收起，使用时容易碰撞，下课后也无法收起教具，容易因磕碰而损伤，且不能防盗，不方便搬运。

技术实现要素：

本实用新型的目的在于提供一种配备多种教具且可把教具收起的会计教学教具，可以更好的保护教具，全部教具收起后，呈现一个平整的柜面，可以作为讲台。

为了实现上述目的，本实用新型采用了下述技术方案。

一种会计教学教具，包括柜体，柜体包括柜面、底板，柜体是一个箱体，柜体的正面设有柜门；底板上安装竖直的第一液压推杆、第二液压推杆、第三液压推杆、第四液压推杆、第五液压推杆，第一液压推杆连接磁性画板，第二液压推杆连接磁性算盘，第三液压推杆连接托架，第四液压推杆连接显示屏，第五液压推杆连接摄像投影仪安装架，摄像投影仪安装架上安装摄像投影仪，底板上放置电脑主机，底板上安装液压系统，液压系统控制第一液压推杆、第二液压推杆、第三液压推杆、第四液压推杆、第五液压推杆，柜面的右侧开设磁性画板升降孔和磁性算盘升降孔，所述柜面的左侧开设窗口，窗口处设置推拉板。

进一步优选，磁性画板收缩至柜体内时，磁性画板的顶边与柜面齐平，磁性算盘收缩至柜体内时，磁性算盘的顶边与柜面齐平。

进一步优选，窗口的大于显示屏、摄像投影仪和托架的大小，拉开推拉板后，显示屏、摄像投影仪和托架自窗口处升起。

进一步优选，窗口的两边安装有直线导轨，推拉板安装在直线导轨上。

进一步优选，在柜体的侧壁上安装用于锁紧推拉板的锁具。

进一步优选，电脑主机放置在窗口的下方。

进一步优选，所述推拉板上设有推拉孔。

进一步优选，所述磁性画板的下侧设有笔槽，笔槽内放置磁性笔。

进一步优选，所述托架上放置财务票据展示板。

进一步优选，所述财务票据展示板包括设有凭证展示区的展示板，以及设置在展示板上沿的挂链，所述的票据展示区上部和左侧的展示板上设有上挡边和左挡边；在左挡边外部的展示板上设有安装模拟票据夹紧装置的安装孔，在上挡边上部的展示板上设有安装模拟票据夹紧装置的安装孔，所述的模拟票据夹紧装置包括连接在安装孔中的连接座、弧形压板以及锁紧连接座和弧形压板的锁紧螺栓，所述的连接座的顶端设有适配锁紧螺栓的旋紧螺孔，在所述的票据展示区中还设置标题提示插座。

所述的票据展示区分为左侧横向展示区和右侧纵向展示区。在对应左侧横向展示区的展示板上设置1～4个模拟票据夹紧装置以及安装孔。在对应右侧纵向展示区的展示板上设置1～2个模拟票据夹紧装置以及安装孔。

本实用新型的技术效果：可以选择性的升起显示屏、摄像投影仪、托架、磁性画板、磁性算盘，保证教学时，柜面上教具的简洁，不至于眼花缭乱。使用完毕后，收起显示屏、摄像投影仪、托架、磁性画板、磁性算盘，可保护显示屏、摄像投影仪、托架、磁性画板、磁性算盘不被破坏。通过磁性画板进行必要的文字书写或图示，相较于粉笔书写，更为方便，更为环保。所述托架上放置财务票据展示板，可以通过摄像投影仪把财务凭证展示板上的财务票据投影到投影幕上，方便教学。柜门和推拉板可上锁，保证教具安全，防止破坏。

附图说明

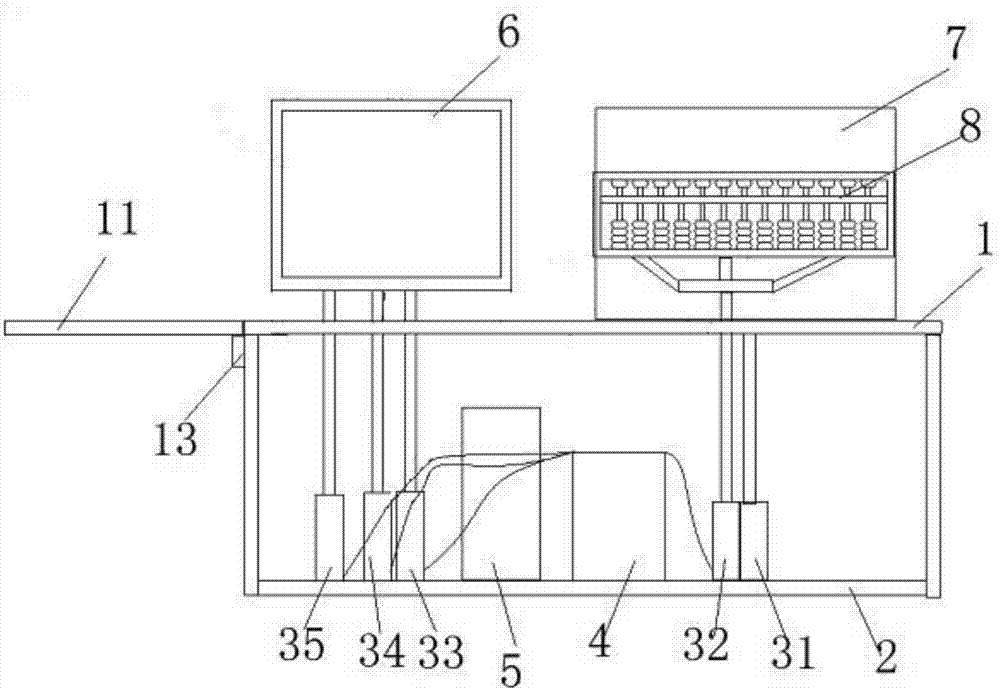

图1是本实用新型的主视图(无柜门)。

图2是本实用新型的后视图。

图3是本实用新型的俯视图。

图4是财务票据展示板的示意图。

图5是图4的A-A解视图。

图中：1.柜面、2.底板、31.第一液压推杆、32.第二液压推杆、33.第三液压推杆、34.第四液压推杆、35.第五液压推杆、4.液压系统、5.电脑主机、6. 显示屏、7.磁性画板、8.磁性算盘、9.摄像投影仪、10.摄像头、11.推拉板、 12.托架、13.锁具、1401.展示板、1402.凭证展示区、1403.挂链、1404.上挡边、1405.左挡边、1406.安装孔、1407.连接座、1408.弧形压板、1409.锁紧螺栓、 1410.旋紧螺孔、1411.标题提示插座、1412.左侧横向展示区、1413.右侧纵向展示区。

具体实施方式

参照图1、图2、图3，一种会计教学教具，包括柜体，柜体包括柜面1、底板2，柜体是一个箱体，柜体的正面设有柜门，柜门配备锁具。底板2上安装竖直的第一液压推杆31、第二液压推杆32、第三液压推杆33、第四液压推杆34、第五液压推杆35，第一液压推杆31连接磁性画板7，第二液压推杆32连接磁性算盘8，第三液压推杆33连接托架12，第四液压推杆34连接显示屏6，第五液压推杆35连接摄像投影仪安装架，摄像投影仪安装架上安装摄像投影仪9，底板2上放置电脑主机5，底板2上安装液压系统4，液压系统4控制第一液压推杆31、第二液压推杆32、第三液压推杆33、第四液压推杆34、第五液压推杆 35，柜面1的右侧开设磁性画板升降孔和磁性算盘升降孔，磁性画板7收缩至柜体内时，磁性画板7的顶边与柜面1齐平，磁性算盘8收缩至柜体内时，磁性算盘8的顶边与柜面1齐平。

所述柜面1的左侧开设窗口，窗口处设置推拉板11，窗口的大于显示屏6、摄像投影仪9和托架12的大小，拉开推拉板11后，显示屏6、摄像投影仪9和托架12自窗口处升起。

窗口的两边安装有直线导轨，推拉板11安装在直线导轨上，在柜体的侧壁上安装用于锁紧推拉板11的锁具13，要使用显示屏6、摄像投影仪9和托架12 时，打开锁具13，拉出推拉板11，推拉板11上可放置书本等物件，然后用液压推杆驱动，升起显示屏6、摄像投影仪9和托架12。使用完毕后，收起显示屏6、摄像投影仪9和托架12，盖合推拉板11，形成了一个完整的柜面。进一步的，电脑主机5放置在窗口的下方，这样可自窗口处伸手开关电脑主机5，而不用打开柜门。

所述推拉板11上设有推拉孔，方便使用。

使用本实用新型，可以选择性的升起显示屏6、摄像投影仪9、托架12、磁性画板7、磁性算盘8，保证教学时，柜面上教具的简洁，不至于眼花缭乱。使用完毕后，收起显示屏6、摄像投影仪9、托架12、磁性画板7、磁性算盘8，可保护显示屏6、摄像投影仪9、托架12、磁性画板7、磁性算盘8不被破坏。

进一步的，所述磁性画板7的下侧设有笔槽，笔槽内放置磁性笔，通过磁性画板进行必要的文字书写或图示，相较于粉笔书写，更为方便，更为环保。

进一步的，所述托架12上放置财务票据展示板。可以通过摄像投影仪9把财务凭证展示板上的财务票据投影到投影幕上，方便教学。

如图4、图5所示，所述财务票据展示板包括设有凭证展示区2的展示板1401，以及设置在展示板1401上沿的挂链1403，所述的票据展示区1402上部和左侧的展示板1401上设有上挡边1404和左挡边1405；在左挡边1405外部的展示板 1401上设有安装模拟票据夹紧装置的安装孔1406，在上挡边1404上部的展示板 1401上设有安装模拟票据夹紧装置的安装孔1406，所述的模拟票据夹紧装置包括连接在安装孔1406中的连接座1407、弧形压板1408以及锁紧连接座1407和弧形压板1408的锁紧螺栓1409，所述的连接座1407的顶端设有适配锁紧螺栓 1409的旋紧螺孔1410，在所述的票据展示区1402中还设置标题提示插座1411。所述的票据展示区1402分为左侧横向展示区1412和右侧纵向展示区1413。在对应左侧横向展示区1412的展示板1401上设置1～4个模拟票据夹紧装置以及安装孔1406。在对应右侧纵向展示区1413的展示板1401上设置1～2个模拟票据夹紧装置以及安装孔1406。

本实用新型所使用的财务票据展示板具有展示醒目、容易记忆、展示物跟换方便等优点。

以上的实施例仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通工程技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型的权利要求书确定的保护范围内。
